商品の詳細:
起源の場所: 中国
ブランド名: UNIMETRO
モデル番号: 用具VMM
お支払配送条件:
最小注文数量: 1
価格: Discussible
パッケージの詳細: 木製のケース
受渡し時間: 15 の仕事日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 10
連絡先
詳細製品概要
暗い色か黒い目的: 灰色および黒 X軸旅行: 80mm
Y軸旅行: 60mm Z軸の測定範囲: 60mm
カメラ: 2MピクセルHD camera/5MピクセルHDカメラ(Optionsl) 測定の正確さ: X~Yは、(2.5+L/100) µm、L測定された長さである
ハイライト:

視野の測定機械

,

視野の測定システム



製粉用具の検査システム用具のビデオ測定システム視野の測定機械





プロダクト塗布

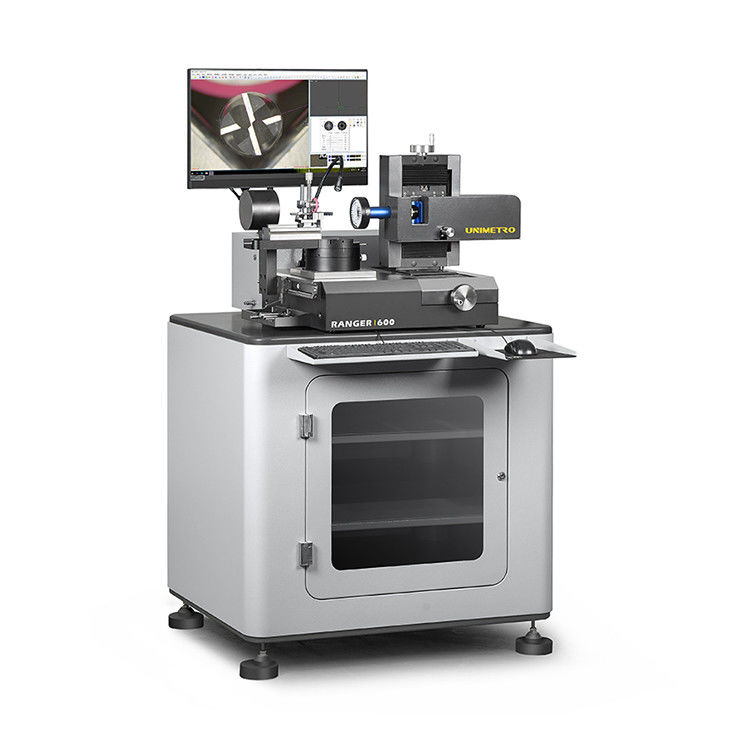

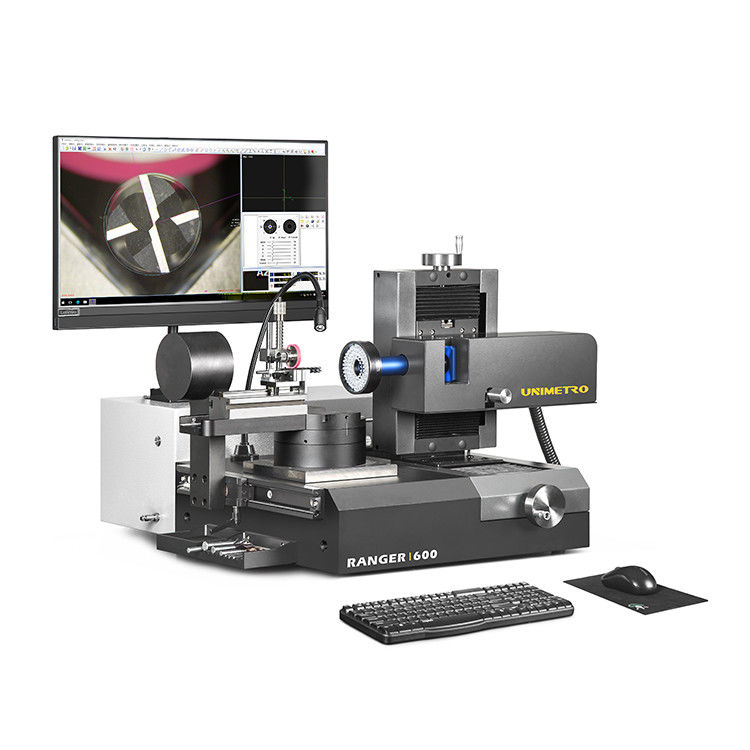

UNIMETRO RANGER600用具の検査システムは適用範囲が広く明快なシステムの下にドリルのための普遍的な測定機械、フライスおよびカウンターおよびさら穴である。コンパクト デザインおよび大きい安定性のおかげでは度量衡学部屋、受入検査、または直接生産で、RANGER600用いることができる。RANGER600用具の検査システムは単一の規準の速い点検から始まってそれにすべてのタイプの金属の切削工具のための最もよい器械を、外の輪郭または角度のようなする特別な用具の幾何学の完全な制御へのSMARTOOLの普遍的な測定ソフトウェアと形成される。ユーザーは容易にRANGER600のPUT-MEASURE-ANALYSE測定プロセスを達成できる。





高度の設計



--人間工学的の設計および固体構造。
--HDのイメージの、顕微鏡の拡大のレベルは捕獲および表示組合せまた任意である。
--容易な用具の把握および直線のための安定した、正確なVのブロック。
--0度の機械固定測定の角度および90度は回転式段階で利用できる。
--高精度なエンコーダーは回転式テーブルで、提供するユーザーのための精密な角度の位置を埋め込まれる。

--多数セクション標準機能のための輪郭の照明そして自由な角度の補助ライトを含む表面の照明のためのプログラム可能なLEDリング ライト、また。
--SMARTOOLの測定ソフトウェアは切削工具のための特定の測定機能を提供する。
--自動エッジ検出、レチクルとの速い角度の測定、CADの要素の比較機能は利用できる。
--EXCELファイル レポートまたはCADファイルへの測定の結果の速い出力。
--オールインワンPCシステムは機械をより安定したようにする。



24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 0

24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 1


指定





25トンのクローラー掘削機のための指定

X軸旅行

80mm

Y軸旅行

60mm

Z軸の測定範囲

60mm

最高用具の直径

50mm

最高用具の長さ

300mm

作動距離

90mm

レンズ

0.7-4.5Xはズームレンズを凹ました

カメラ

2MピクセルHD camera/5MピクセルHDカメラ(Optionsl)

線形スケールの決断

0.0001mm

拡大

12.6X~79.2X/25.2X~158.4X (任意)

視野

27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (任意)

測定の正確さ

X~Yは、(2.5+L/100) µm、L測定された長さである

PC

オールインワンPCシステム、24"のWindows 10 OS、LCDのモニター

照明

8つのセクションLEDリング ライト、輪郭ライトおよび適用範囲が広い補助ライト、すべてのソフトウェア制御およびプログラム可能。

入れられたフォーマット

DXFファイル

出力フォーマット

EXCEL、DXF

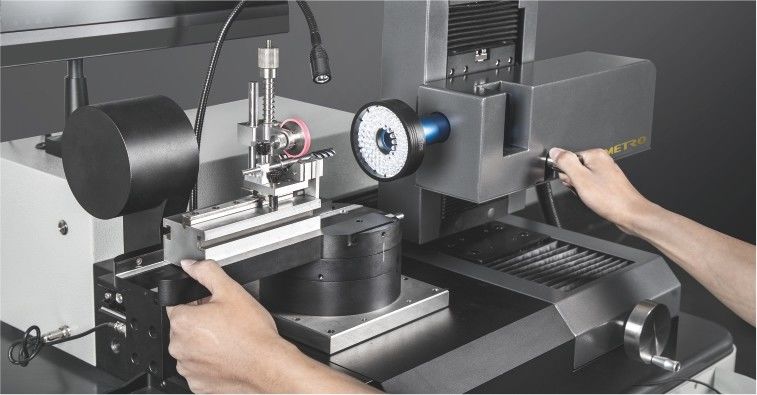

倍数は測定を曲げる





より速く、より精密な用具のためにRANGER600提供の測定プロセス、回転式テーブル2つの機械固定角度、0度および90度の間に位置を曲げなさい。0の程度の位置でユーザーは用具の端、用具の端-中心シャフト、用具の端-前部角度、等を測定できる。そして位置90度は螺旋角度、軸前部角度、最初に後部角度、二番目に後部角度および端の角度、等を傾けるために利用できる。
他の角度の位置が要求されれば、ユーザーはまた回転式テーブルで得るために埋め込まれる正確なエンコーダーを使用できる。角度の読書はソフトウェアの表示である。



24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 2
                     0度                   45度                 90度




標準的な付属品





自由な角度の補助ライト

dimmable付加的なライトは適用範囲が広い腕で利用できる。ユーザーが支部を得るのを助けるかどれがイメージを高めなさい。
24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 3

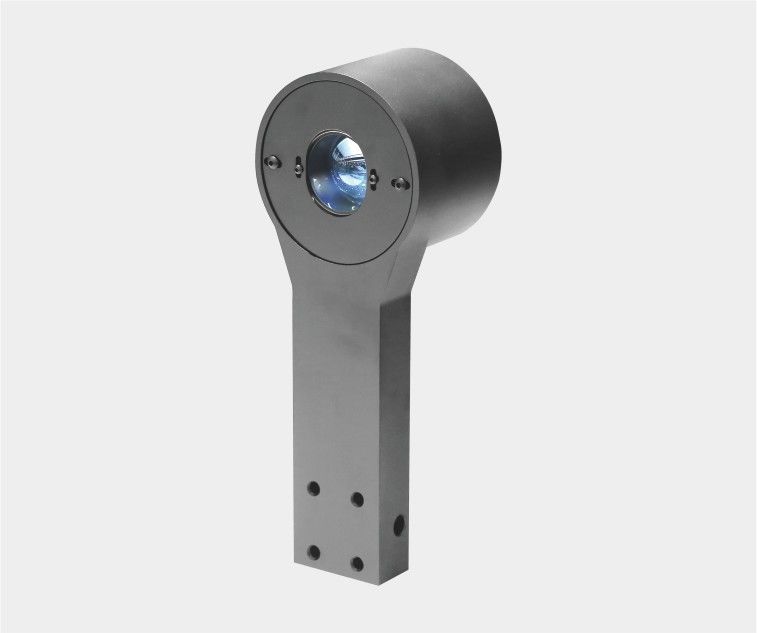

輪郭ライト モジュール

RANGER600はユーザーに用具の輪郭を測定するときX軸の方向に沿って移動可能である平行軽い道の輪郭LEDライト モジュールを提供する目的の意見の最もよいイメージそして鋭角を含んでいる。

24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 4

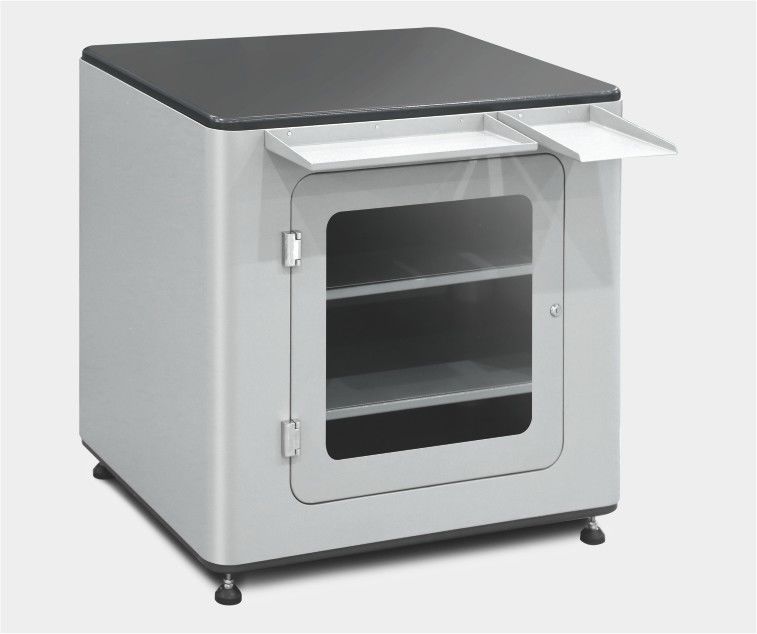

基礎テーブル

材料および用具の貯蔵のための実用的なおよびオープン眺めの記憶空間が付いている固体永続的なワーク・ステーション。
24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 5

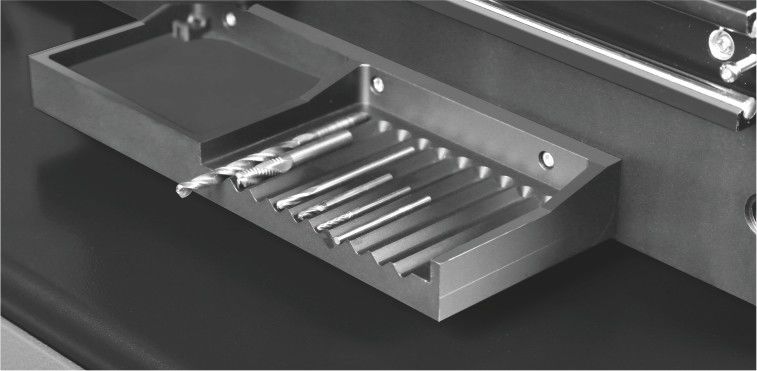

バイト ホルダー

多数セクション バイト ホルダーは機械の側面で埋め込まれる。ユーザーは準備が混乱を避けることができるようにすべての用具を握ることができる。

24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 6




SMARTOOLの測定ソフトウェア


解決を測定する導く切削工具

ソフトウェアを測定するSMARTOOLの切削工具は高精度な光学およびデジタル測定の技術に基づいて発達する、作動するために容易、直観的で、粉砕ビジネスで製造されたか、または削られる用具のための多数のとりわけ測定および評価のアルゴリズムを提供する。

シャープ、high-contrast意見のまったく拡大。Allmagnificationは目盛りが付いている。
高い急上昇のレベルは最も小さい表面の細部の分析かマイクロ用具の点検を可能にする。
速く、容易な測定の適用、すべてのファンクション キーおよび操作のパネル インターフェイスのための直観的な、容易作動ソフトウェアは写実的であり、自動端の検出機能は異なったオペレータの測定の結果の相違の除去を助ける。
obiectのイメージの眺めと実時間輪郭のカーブの眺めユーザー間の自由なスイッチは観察を得、dyamic回転プロセスの間に用具の最高の端を測定できる。高度の口径測定および補償プロセスSMARTOOLソフトウェア提供は非常に測定の正確さを高めるために口径測定および補償機能を、進めた。

24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 7




一流の機能





容易な操作

高リゾリューションの画像表示および写実的な操作インターフェイス。すべてのファンクション キーおよびコントロール パネルはソフトウェア窓に表示される。



24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 8





動的実時間カーブの眺め

ソフトウェアはカーブの眺めを検出する実時間端を提供し、端をそして分析させる、より直観的および明確測定する。ユーザーは測定プロセスの間にカーブの眺めモードにいつでも転換できる。



24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 9





reticalと測定する速い角度

レチクルはSMARTOOLソフトウェアのイメージ区域でできる自由に回転および角度を表示表示した。ユーザーは端の比較のためにretical使用することによって容易に測定する速い角度を達成できる。



24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 10





CADの比較

SMARTOOL測定ソフトウェアはCADの比較機能を支えている。ユーザーは参照としてソフトウェアに用具のCADのデッサンを直接入力できデッサンと切削工具の幾何学を評価するために実像を比較する。

測定の機能。



24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 11




測定の機能





24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 12
螺旋角度              軸前部角度            最初後部角度



24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 13
                         第2後部角度                        端の角度を傾けること





24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 14
用具の端            用具の端-中心シャフト      用具の端-前部角度



24"の製粉用具の検査システム用具の視野の測定機械LCDのモニター 15
最初後部角度                        第2後部角度
