仕事の段階材料: | アルミニウム | 動作制御: | ソフトウェア/keyboard/MPG制御とモーターを備えられるZ軸 |
---|---|---|---|
測定の決断: | 0.1um | 測定の正確さ: | 2.5+L/200 |
カメラ: | HDのカメラ1.2Mピクセル | 作動距離: | 108mm |
ハイライト: | 視野の測定機械,視野の測定システム,自動焦点の視覚測定機械 |
製品の説明

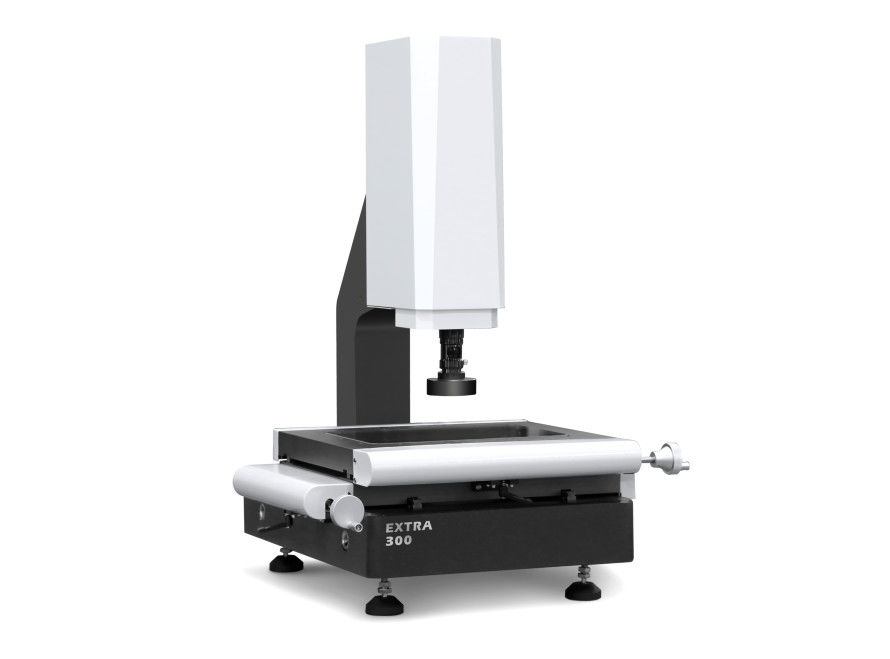

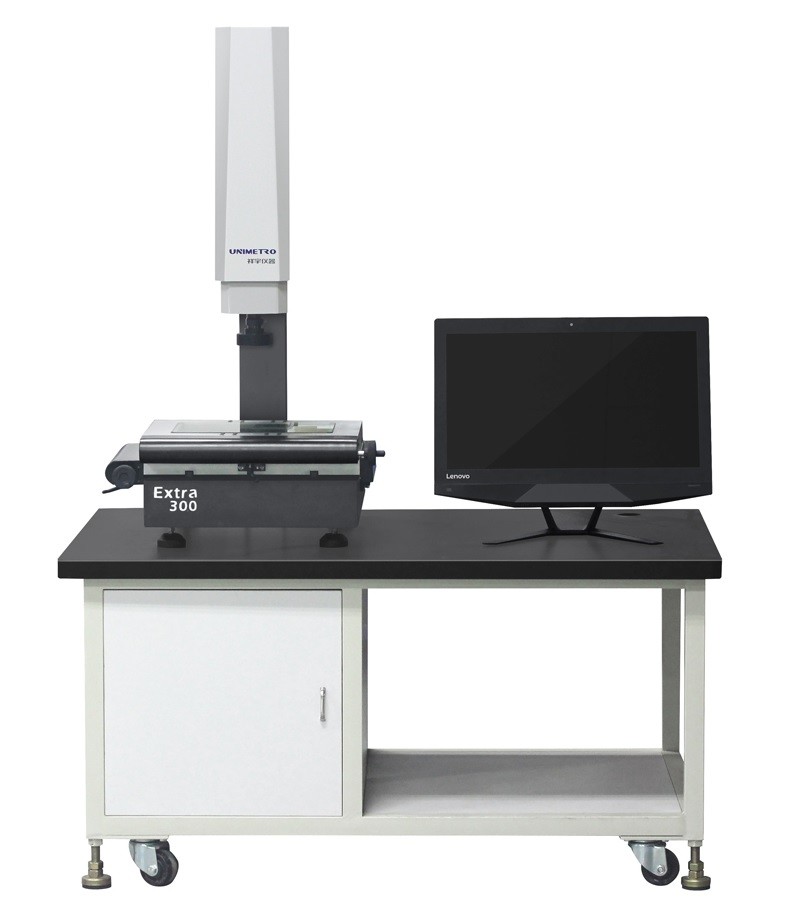

余分シリーズ半自動視野の測定機械は正視の測定プロダクト上の顧客に余分測定機能およびユーザーの経験を提供する。私達は機械フレームの軽量の設計を、させたり構造をより細く、保つ高い剛性率を使用しが、安定性は、ユーザーが最も小さいスペースの最高の測定範囲を得ることを可能にする。
余分シリーズは他の手動VMMのために使用される十字のスライドの方法と全く違う高精度な線形スライドの方法を保障する大いに安定した使用して、またの潜在的リスクを無効にする仕事の段階の正確な送信は、十字のスライドの方法によって要した移動の範囲を短くする。UNIMETRO専門3D測定ソフトウェアを使用して、余分シリーズVMM意志は非常に適正価格の強力な2D/3D合成物の測定器になる強い3D測定機能を提供する。
細部のイメージ
X軸 Y軸
X、Y軸の移動間隔および平面図
HDのカメラおよび高リゾリューションレンズ
1.2MピクセルHDカメラおよび高リゾリューションのcompbinationを使って
より広い適用
軽量の構造の設計のおかげでは、余分シリーズ視野の測定機械大いにより広い適用範囲を提供している。余分シリーズは実験室、QC部屋、デスクトップの精密な測定器としてスペースを限ることを実際に持っているR & Dの中心で使用できる。一方で、余分シリーズの顕著な測定の正確さはそれを厳密な測定の条件により適応可能にさせる。それは金属、電子工学、3Cプロダクト、PCBまたはプラスチック企業等のための強力な測定器である。
変数
モデル | 余分な物200 | 余分な物300 | 余分な物400 | 余分な物500 | |
次元(mm) (L*W*H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
測定範囲(mm) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
測定の正確さ(μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
反復性(μm) | 2.5 | 2.5 | 2.5 | 3 | |
重量(kg) | 140kg | 190kg | 240kg | 290kg | |
イメージおよび測定 | CCD | 200mm (顧客の条件に従って上がることができる) | |||
レンズ | 手動凹まされたズームレンズ0.7-4.5X/Autoのズームレンズ1-10X | ||||
拡大 | 18-195X (参照だけのために。別のカメラおよびレンズによって拡大は異なっている。) | ||||
視野 | 8.1~1.3mm | ||||
作動距離 | 108mm | ||||
線形スケールの決断 | 0.5のμm (選択のための0.1μm) | ||||
ドライブ | 利用できるX、Y軸の手動conrol、Z軸close-loop CNC制御およびAUTUの焦点のfuntion | ||||

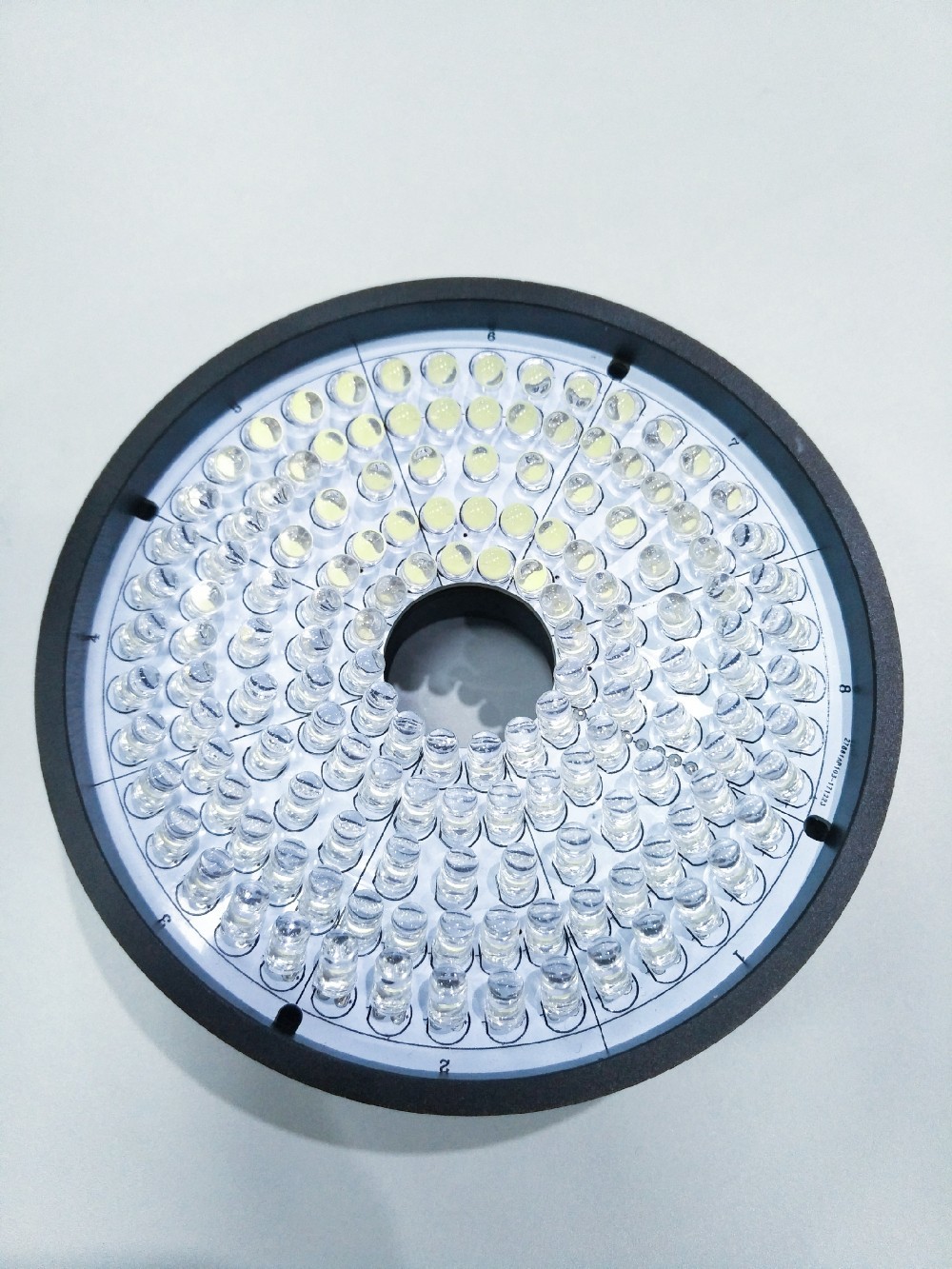

照明 | プログラム可能な4つのセクションLEDリング表面ライト、平行LEDの輪郭ライト、選択のために、同軸8つのセクションLEDリング ライト |

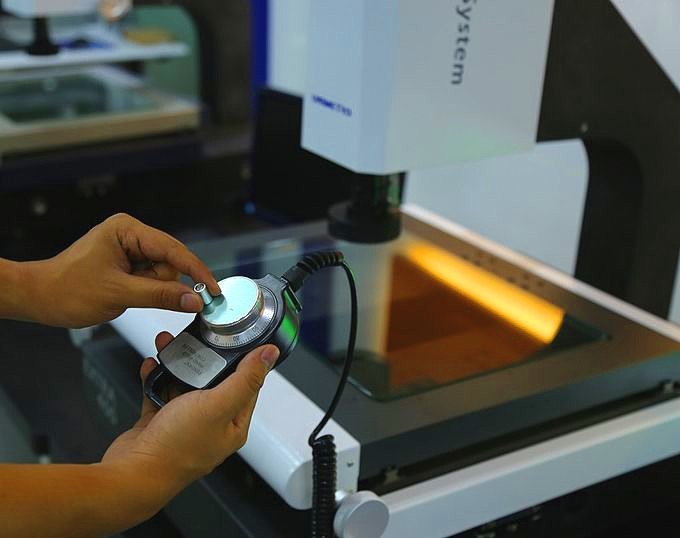

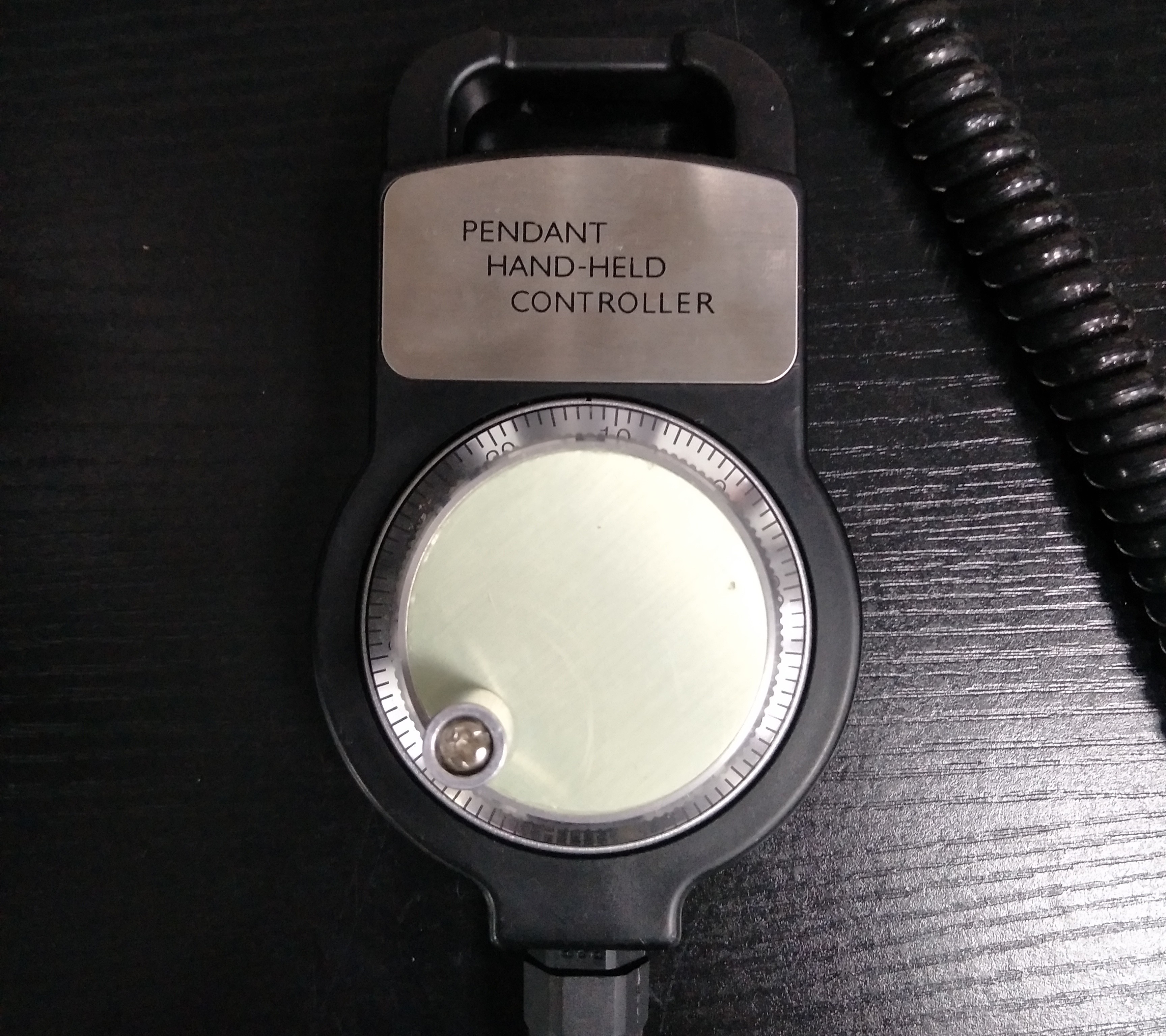

MPG制御
集中プロセスの間のより精密な動作制御のために、私達は余分シリーズの手動パルス発生器の技術MPGをもたらす。um等級のmovemet制御を提供するMPGは工作機械で普通使用される。MPG制御は測定し、集中プロセスの間にユーザーに最もよい経験を与える。
会社情報
私達のClient&Agent
FAQ |
---|
Q1:工場または商事会社であるか。 |
A1:私達は工場および24時間の最も速い応答を与えることである。 |
Q2:主にあなたの会社は何であるか。 |
A2:私達は視野の測定機械、等位の測定機械、CMM&VMMのfixturesetcを作り出す主にべきである。 |
Q3:適切な指定を選ぶ方法か。 |
A3:私達に測定されるべきプロダクトの変化そしてサイズを言う限り私達の専門のチームは適した指定の計器の助言する。 |
Q4:カスタマイズされたサービスを受け入れるか。 |
A4:確実でであって下さい!私達はだけでなく、典型的な機械、顧客の必要性にカスタマイズされるまた機械を提供してもいい。 |
Q5:あなたの保証期間は何であるか。 |
A5:私達のプロダクト保証期間は1年である。私達の製品品質は非常に安定して、私達は持っている ある壊れやすい部品でたくさん改良される。私達の製品品質の安心できる。 |
