    商品の詳細:

    起源の場所: 中国
    ブランド名: UNIMETRO
    モデル番号: SP1000

    お支払配送条件:

    最小注文数量: 1
    パッケージの詳細: 木製のケース
    支払条件: T/T
    供給の能力: 1 ヶ月あたりの 15SET
    今すぐお問い合わせ
    詳細製品概要
    センサー: デジタル輪郭センサー ソフトウェア: CMSの輪郭の測定ソフトウェア
    志願者: エンジン オイル リング、ピストン粉砕用具、軸受け、軸中心….



    デジタル タイプ輪郭の測定機械



    デジタル タイプ輪郭の測定機械型彫機の測定のprofilometer機械





    製品の説明



    荒さのプロフィールの測定の分析の基礎



    すべての表面の測定可能な要素はサイズ、形、荒さおよびうねりを含んでいます。多くの高プロファイルの部品は上記の要素すべてを分析する必要があります。

    ◆次元:半径、角度、間隔および特徴間の線形関係によって定義される表面の機能形。
    ◆の形:通常機械エラーによって引き起こされる表面(平面、球、円錐形、等)のターゲット形からの偏差、
    ◆の荒さ:切削工具または機械化プロセスのような要因によりによって引き起こされる
    ◆のうねり:プロセスで振動、不十分な剛性率または他の不安定な要因によって引き起こされる非理想的な機械効果





    SP1000シリーズ



    特徴:

    標準的なタイプ、使用、デジタル輪郭センサー、大規模なプロフィル測定の安価

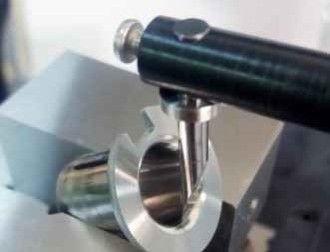

    測定の場合





      CMSは測定機械/プロフィールの測定のProfilometer装置の輪郭を描きます CMSは測定機械/プロフィールの測定のProfilometer装置の輪郭を描きます

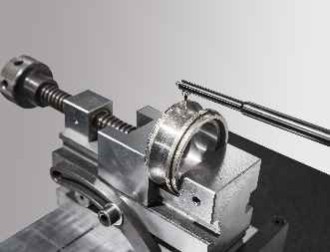

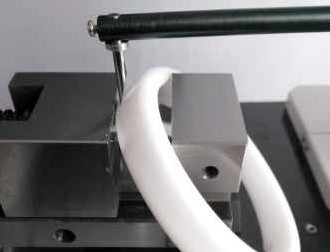

                          エンジン オイル リング ピストン粉砕用具





      CMSは測定機械/プロフィールの測定のProfilometer装置の輪郭を描きます CMSは測定機械/プロフィールの測定のProfilometer装置の輪郭を描きます

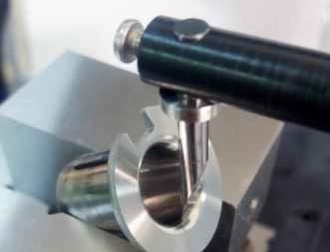

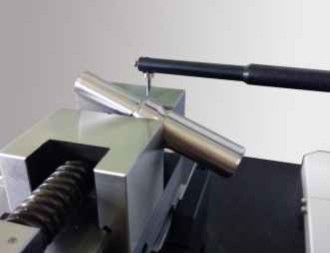

                                     軸中心の忍耐









    推薦されたサイズ



    仕様書番号
    SP1103G-sbk

    測定範囲
    X軸
    100mm
    Z軸
    320mm
    Z1軸線
    ±7.5mm


    正確さ
    Z1線形精密¹
    ± (1.5+|0.2H|) µm
    アーク
    ± (2+R/8)のµm
    角度
    ±2 '
    直線性
    0.8µm/100mm

    速度を運転して下さい
    X軸
    0.1~10mm/s
    Z軸
    0.5-10mm/s


    測定機能


    プロフィール
    さまざまなタイプのポイントとポイント間の工作物の表面、ポイント特徴、間隔、ライン間の間隔およびライン、間隔、平行、perpendicularity、角度、開先の深さ、腔線幅、半径を含む各要素の位置のライン要素は、行われた直線性の分析、凸状の分析、プロフィールの分析である場合もあります











    システム コンポーネント



    センサー:Pシリーズ デジタル輪郭センサー



       CMSは測定機械/プロフィールの測定のProfilometer装置の輪郭を描きます
    ●の決断の比率:65536:1/262144:1


    ●の範囲:R:±400µm/±600µm/、C:±5mm/±7.5mm


    ●の線形精密:R:±7%/±4%、C:0.15%/0.07%


    ●の残りの騒音:≤0.025µm/≤0.02µm



    ●の荒さのreferance:案内面、ガイド無し


    ●の特徴の記述:高精度の統合されたインダクタンス センサーはまた荒さの測定をだけでなく、実現し測定を側面図を描くことができます。荒さおよびプロフィールの測定機能のスイッチは測定の針の変更によってだけことができます実現する。







    運転者:DSの標準的な運転者/Dcの陶磁器の運転者あなたの必要性に従って選ぶことができます)



    CMSは測定機械/プロフィールの測定のProfilometer装置の輪郭を描きます

    ●の柵旅行:100-150mm


    ●数間隔:0.2~2µm


    ●の輪郭の直線性:0.5µm/100mm


    ●の荒さの残余値:≤0.02µm


    ●の最高の移動速度:10mm/s


    ●の最低の測定の速度:0.1mm/s


    ●の特徴の記述:標準的なドライブ、性能はRAのすばらしいより0.1ミクロンの測定の必要性を満たすことができます荒さセンサーとの一部レベルの輪郭の測定の正確さの条件を、満たすことができます







    コラムのメンバー:Cnsの標準的なタイプ コラム/Cnslの標準的なタイプ長いコラム

    (あなたの必要性に従って選ぶことができます)



    CMSは測定機械/プロフィールの測定のProfilometer装置の輪郭を描きます



    ●の範囲:320~420mm/520~620mm


    ●の最高の移動速度:10mm/s


    ●の最低の移動速度:0.5mm/s


    正確さを置く●:0.01mm


    ●の特徴の記述:軽量の設計、フレーム タイプのコラム、変形のない長期使用







    プラットホームの部品:Mpmは標準的な機械を統合しました







    ●材料:大理石


    ●の指定:500*800,500*1000


    ●の特徴の記述:ワンピースの設計、密集した構造、容易な維持およびセービング
