| 起源の場所: | 東莞 |
|---|---|
| ブランド名: | UNIMETRO |
| モデル番号: | RU2 |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | ボックス |
| サイズ: | L36mm*W16.4mm*H14.3mm | ピッチ: | 20um |
|---|---|---|---|
| 重量: | 読書頭部:15gのケーブル:35g/m | 信号: | 差動TTLかSinCos 1Vpp |
| 正確さ: | +-5um | 決断: | 差動TTL 5um、1um、0.5um、0.2um、100nm、50nm、20nm |
| 電子下位区分の間違い: | <40nm | 最高速度: | 12m/s （それはカウンターの決断そして最低のクロック周波数と関連している） |
| 最高加速: | 35g | 起源で単方向繰り返す精密を参照しなさい: | 1LSB |
| ハイライト: | 線形デジタル スケール,光学線形エンコーダー |
||
製品の説明
●RU2格子の定規の読書頭部は高精度の線形測定にフィードバックを提供するように設計されている。それはUNIMETROの最先端の単一分野のスキャンの技術、高度の自動利益および自動偏差の訂正の技術を採用する。それは高精度および公害防止の性能の20 MHIの格子の定規を読むことができる。それは高精度の工作機械のようなクローズド・ループそして速度制御、および自動偏差の訂正の技術、高速オートメーション装置、等要求する高性能のために適しているおよび高い信頼性の適用。
参考資料
●RU2読書頭部はUNIMETROの最先端の大きい区域単一分野のスキャンの技術、自動利得制御の技術および効果的に汚染の影響を減らすことができる自動偏差の訂正の技術を採用する。読書頭部の作り付けの実質速度ADCの下位区分はすばらしい帯域幅を提供し、もっと効果的に下位区分の騒音および下位区分の間違いを減らすことができる。それは低い位置の騒音そして滑らかな速度制御の状態の下で20 nmの有効な決断を、作り付けREFの参照の起源および限界の出力と達成でき標準的な差動TTLデジタル増加インターフェイスを提供する。多色刷りLEDは信号強度を示し、取付けを促進できる読む頭部で統合される。
| 環境要求事項 | |
| 働く温度 |
-10℃ | +70℃ |
| 働く湿気 |
RH<95> |
| シール |
IP40 |
| 保管温度 |
-20℃ | +85℃ |
| 貯蔵の湿気 |
RH<95> |
主な特長
◆最高の決断50 nm。
◆強い公害防止の能力:大きい区域の単一分野のスキャンの技術、効果的に塵のような他の汚染物質の影響を減らすために同時にスキャンする100つ以上のグリッド線。
◆高い帯域幅、低い下位区分の間違い:作り付けの高速ADCおよびフィルター回路は、より高い帯域幅、高リゾリューション、より高い動的応答、より低い下位区分の間違いを提供する。
◆自動利点制御、自動偏差の訂正:高度の自動利得制御、自動偏差の訂正回路およびアルゴリズム、より安定した信号の出力を提供するため。取付けはまたより便利である。
◆多色刷りの表示器は信号強度および設置状態を示す。
◆SinCos 1Vppの差動TTLのシグナル インターフェイス。
◆作り付けREFの起源および限界信号。
| 次元 |
L:36mm * W16.4mm * H14.3 |
| 重量 |
読書頭部:15gケーブル:35g/m |
| 力 |
5V±10% 150mA |
| 出力信号 |
差動TTLかSinCos 1Vppの起源、限界、準備ができた読書頭部 |
| コネクター |
D補助的な15のPinの男性 |
| 正確さの等級 |
±5 um （ルシュの格子の定規） |
| 決断 |
差動TTL 5um、1um、0.5um、0.2um、100nm、50nm、20nm （SinCos 1Vpp） 20um |
| 電子下位区分の間違い |
<40nm> |
| 最高速度 |
12m/s （カウンターの決断そして最低のクロック周波数に関して） |
| 最高加速 |
35G |
| 参照の起源 |
読書頭部の本当は磁気スイッチ |
| 限界スイッチ |
読書頭部の本当は磁気スイッチ |
| 参照の起源の一方通行の繰返しの正確さ |
1LSB |
スキャンの技術
RU2読書頭部はLAMOTIONを進めた大きい区域の単一分野のスキャンの技術を採用する。光源によって出る分散させたライトはレンズを通り、ビームを平行にするために調節する。格子の窓を通して残りのビームをろ過した後、それは耳障りな定規で照らし、耳障りな定規によって明るく、暗いフリンジを形作るために反映する。窓の格子は単一分野のスキャン センサーで照らす。
単一分野のスキャンの高い汚染の抵抗
LAIVIOTION大連のバンヤンの光学テストを通して、ルシュのステンレス鋼の格子定規を使用するとき、RU2読書頭部は上記の図と同じような塵、インクおよび傷によって汚される測定の正確さはナノメーターの10だけ影響され、信号のLissajou図は小さいのによってだけ影響される、広さのDCの偏差および等しくないゆがみがない。それは読む頭部を働くことはなくしない。
RU2読書頭部の単一分野のスキャンはSin+の罪だけ、Cos+の1台のセンサーのCos信号を出力する。4分野のスキャンとは違って、それは出力信号に4台のセンサーを要求する。格子定規が汚染される時、Lissajouパターンゆがみを引き起こさない信号の変更の広さ同時に。
RU2読書頭部はLAMOTION大連のバンヤンの光学の最先端の自動利得制御の技術を使用する。読む頭部と耳障りな定規の変更間の間隔（大抵場合の読書頭部が調節され、取付けられている）読む頭部の変更の速度が、信号の広さ変わる時、または時。RU2読書頭部の自動利得制御の技術はこれらの信号の広さを安定したいつも保ち、出力正確さを保障できる。

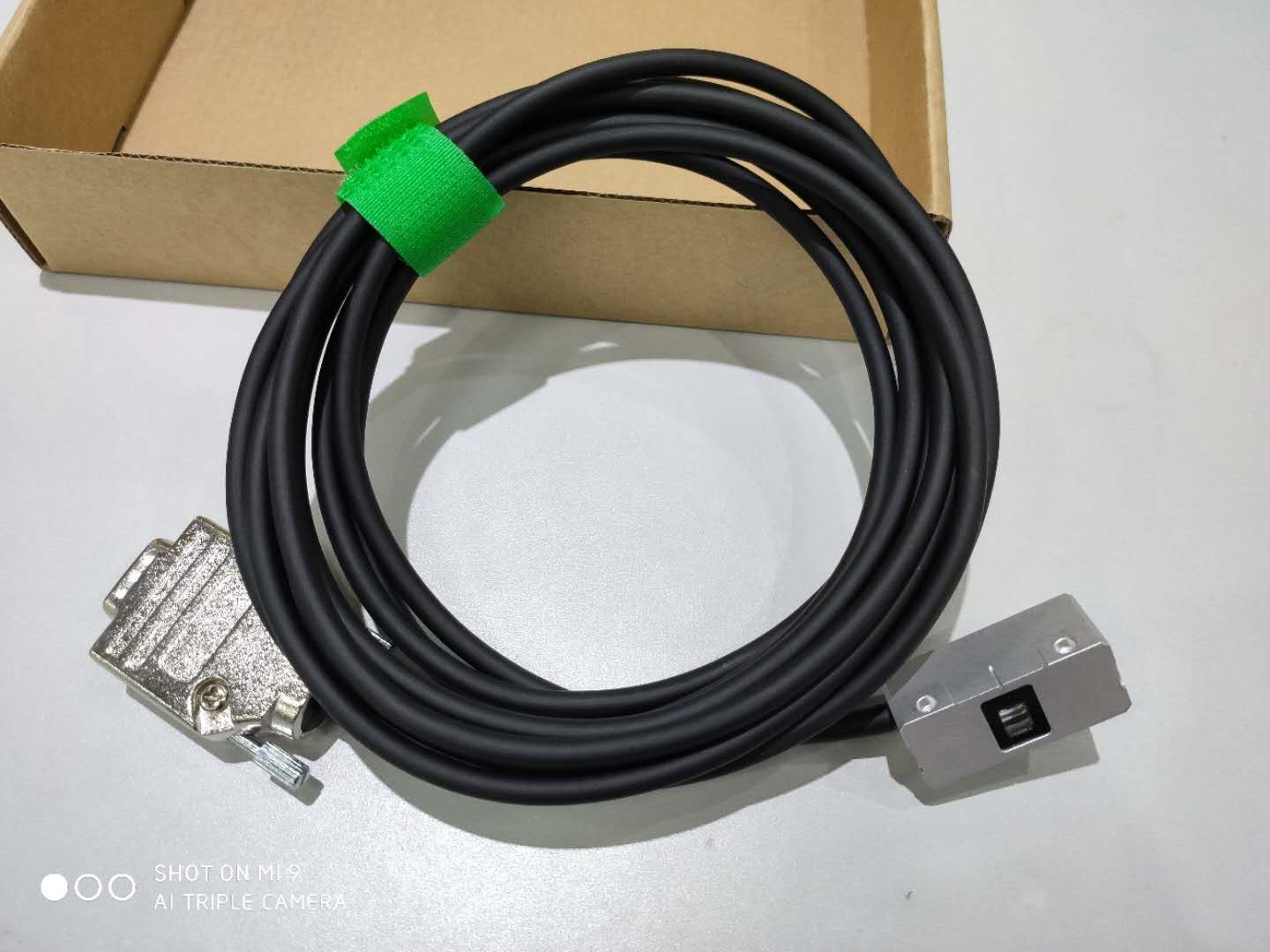

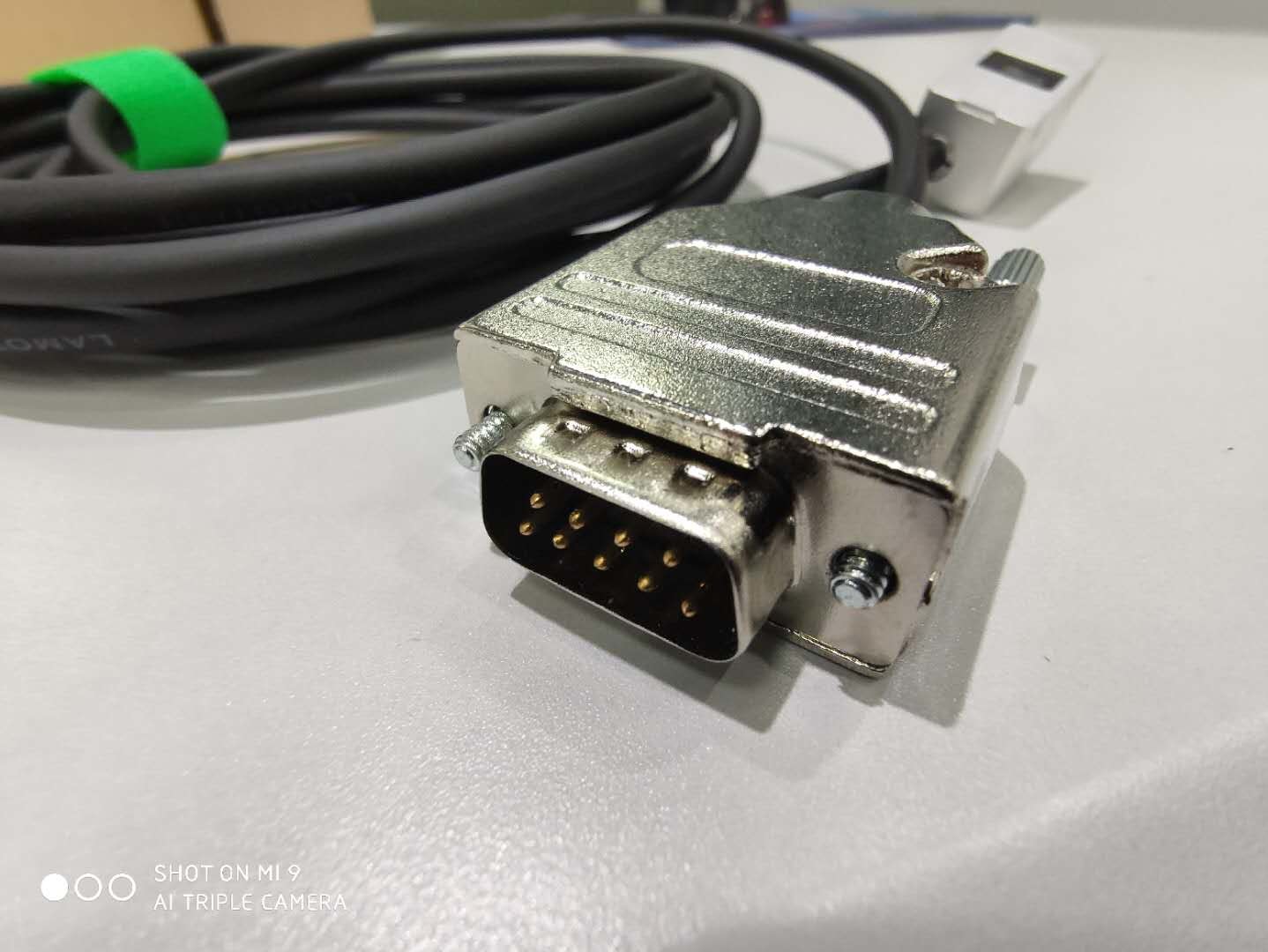

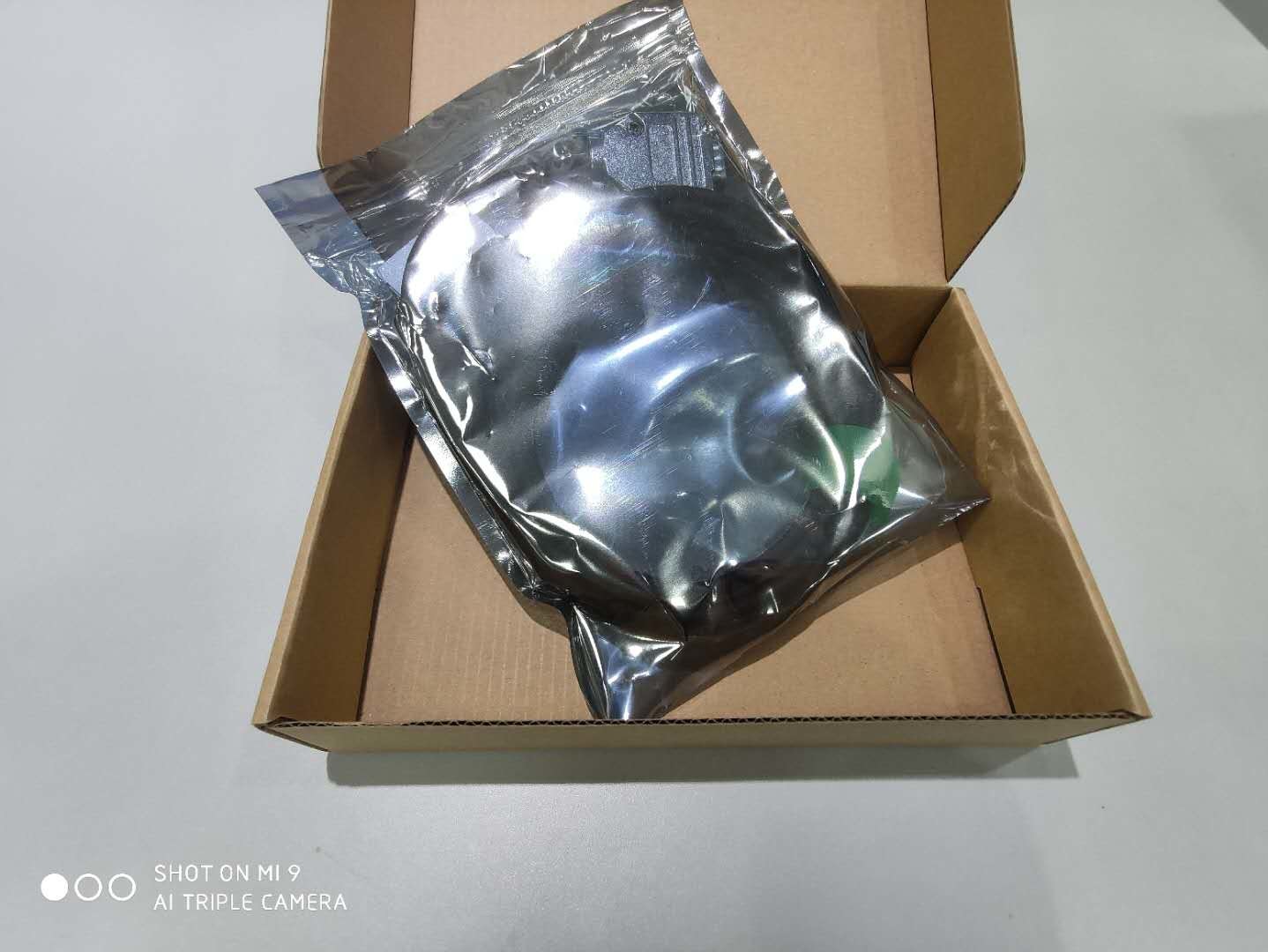

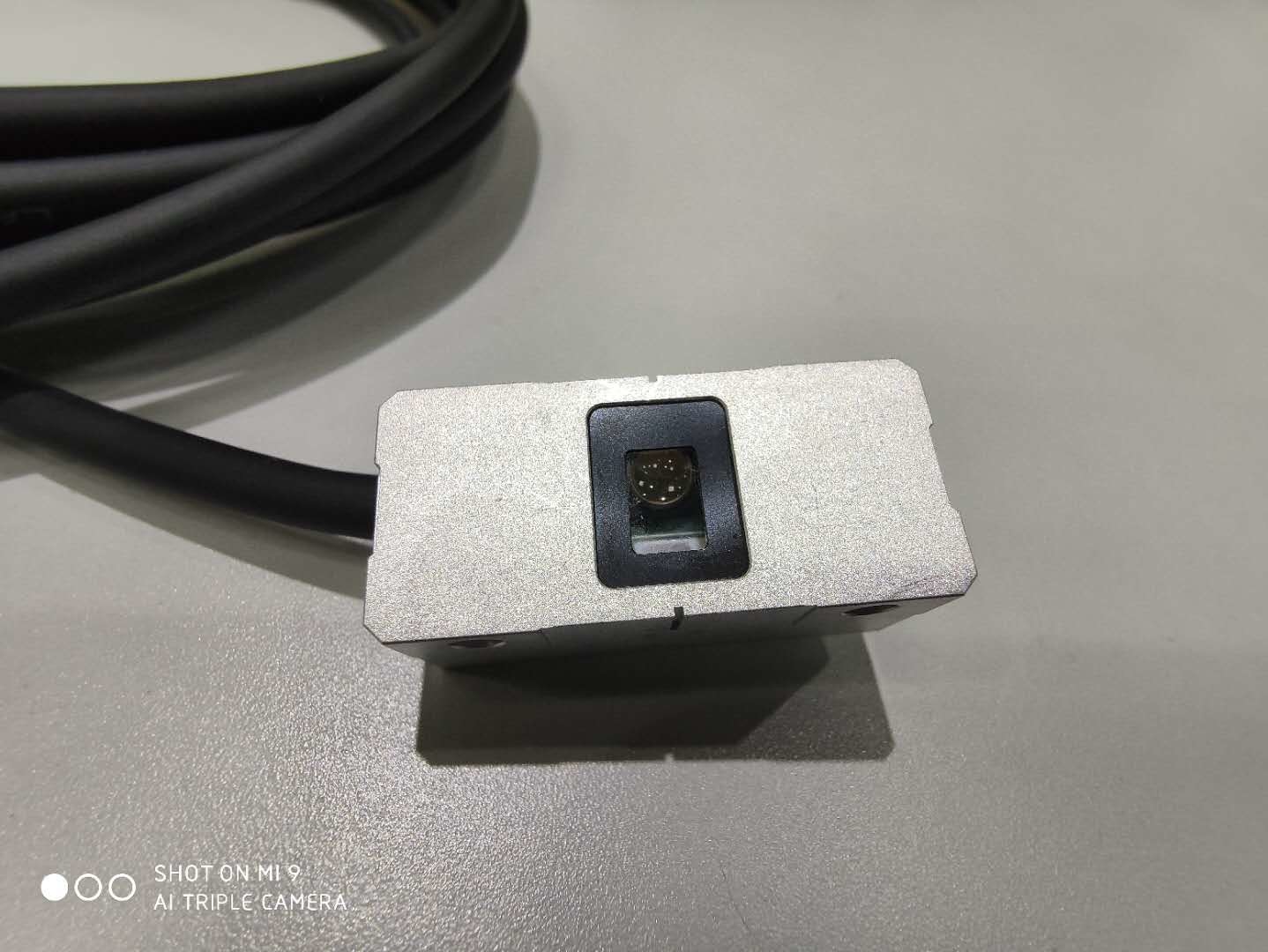

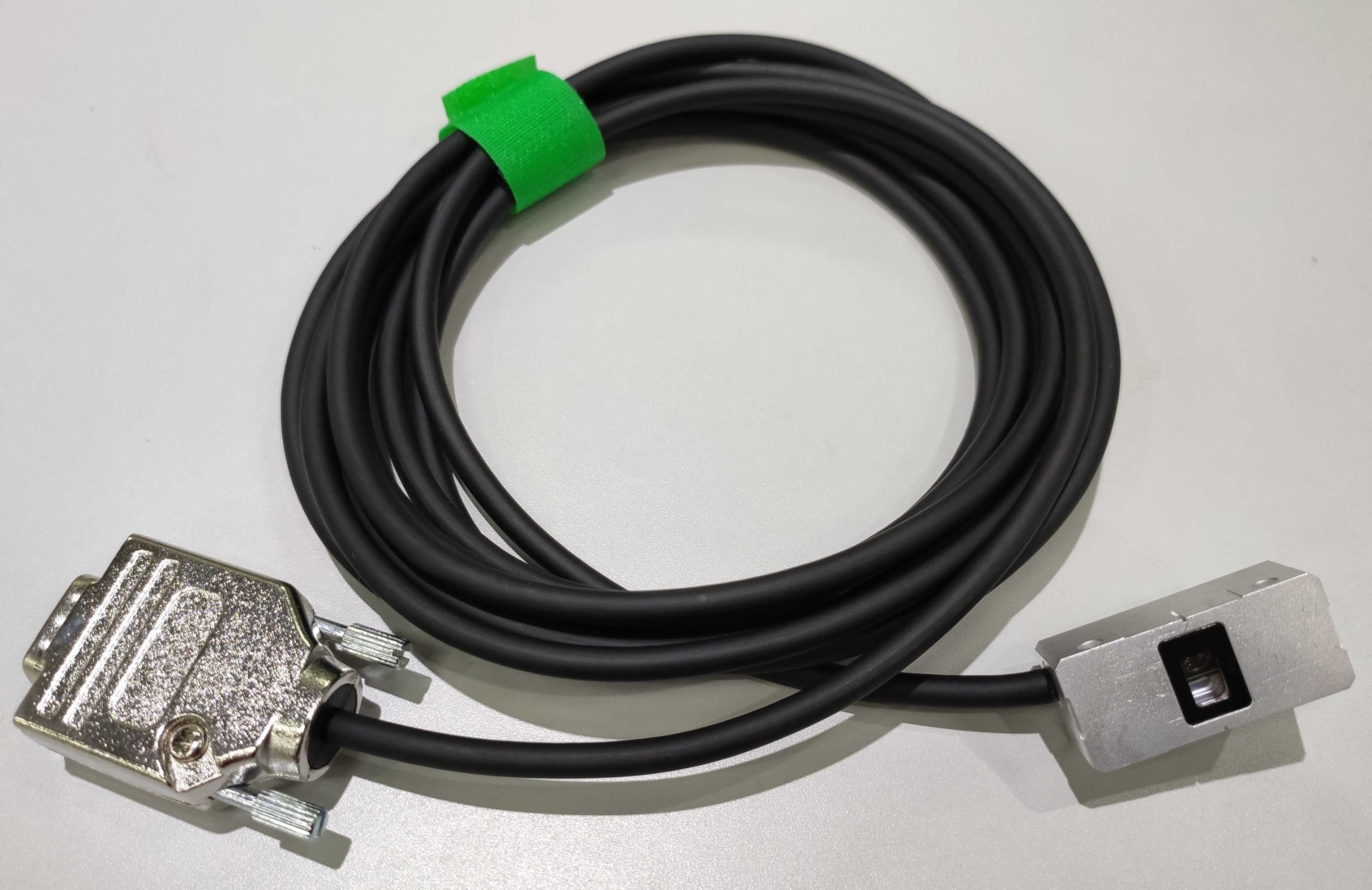

詳しいイメージ。
| 信号の電気変数 | ||
| 差動TTL |
信号の位置 |
2つの差分信号AおよびB |
| 参照の起源信号 |
1differential信号Z |
|
| 脈拍幅90° | ||
| 信号レベル |
RS-422 （TIA/EIA-422-B） |
|
| 出力電流が20 mAである場合の出力高レベル≥ 2.4V | ||
| 出力電流が20 mAである場合の出力低レベルの≤ 0.4V | ||
| 正当な負荷 |
出力電流の≤ 30 mA |
|
| 各組の差分信号間のインピーダンス120ohm | ||
| SinCos 1Vpp |
信号の位置 |
罪信号およびCos信号 |
| 参照の起源信号 |
1differential信号REF |
|
| 脈拍幅-18°~ -108° | ||
| 信号レベル |
信号レベルM 0.6V~1.2Vの典型的な価値1Vpp |
|
| 対称の偏差|P-N|/2Mの≤ 0.065 | ||
| 位相角|φ1+φ2|/2 90°±1°Electronの角度 | ||
| 正当な負荷 |
出力電流の≤ 10 mA |
|
| 各組の差分信号間のインピーダンス120ohm | ||
| 限界 |
信号のタイプ |
開路の出力を流出させなさい |
| 正当な負荷 |
入力レベルに3.3V~24V |
|
| 入力電流≤20mA | ||
| 準備ができている読者 |
信号のタイプ |
開路の出力を流出させなさい |
| 正当な負荷 |
入力レベルに3.3V~24V |
|
| 入力電流≤20mA | ||
PS:起源信号の段階を保障するためには、起源の磁石を調節することは必要かもしれない。
速度間の関係および決断および頻度
| 出力決断 | |||||||
|
|
1um |
0.5um |
0.2um |
0.1um |
50um |
|
|
| 反対の最低のクロック周波数 |
10M |
12M |
12M |
8M |
4M |
2M |
最高速度 |
| 5M |
12m/s |
10m/s |
4m/s |
2m/s |
1m/s |
||
| 2.5M |
10m/s |
5m/s |
2m/s |
1m/s |
0.5m/s |
||
| 1M |
4m/s |
2m/s |
0.8m/s |
0.4m/s |
0.2 |
||
信号の関係
| 読書頭部インターフェイス ライン順序 | |||
| ピン ナンバー |
機能 |
ピン ナンバー |
機能 |
| PIN 1 |
差動TTL A+ （デジタル出力） SinCos 1Vpp Sin+ （アナログ出力） |
PIN 9 |
差動TTL A- （デジタル出力） SinCos 1Vppの罪（アナログ出力） |
| PIN 2 |
差動TTL A+ （デジタル出力） SinCos 1Vpp Sin+ （アナログ出力） |
PIN 10 |
差動TTL B- （デジタル出力） SinCos 1Vppの罪（アナログ出力） |
| PIN 3 |
差動TTL Z+ （デジタル出力） SinCos 1Vpp Ref+ （アナログ出力） |
PIN 11 |
差動TTL Z- （デジタル出力） SinCos 1Vpp Ref- （アナログ出力）） |
| PIN 4 |
空 |
PIN 12 |
空 |
| PIN 5 |
準備ができている読者 |
PIN 13 |
空 |
| PIN 6 |
限界 |
PIN 14 |
+5V |
| PIN 7 |
+5V |
PIN 15 |
0V |
| PIN 8 |
0Vの内部の保護（PIN15と0Vにanti-jamming性能を高めるために接続される必要がありなさい） |
|
|
信号の意味
準備ができた読者および限界信号の意味はシステム表示器を示すことによって具体的に判断することができる。
| 読書頭部インターフェイス ライン順序 | |||
| ピン ナンバー |
機能 |
ピン ナンバー |
機能 |
| PIN 1 |
差動TTL A+ （デジタル出力） SinCos 1Vpp Sin+ （アナログ出力） |
PIN 9 |
差動TTL A- （デジタル出力） SinCos 1Vppの罪（アナログ出力） |
| PIN 2 |
差動TTL A+ （デジタル出力） SinCos 1Vpp Sin+ （アナログ出力） |
PIN 10 |
差動TTL B- （デジタル出力） SinCos 1Vppの罪（アナログ出力） |
| PIN 3 |
差動TTL Z+ （デジタル出力） SinCos 1Vpp Ref+ （アナログ出力） |
PIN 11 |
差動TTL Z- （デジタル出力） SinCos 1Vpp Ref- （アナログ出力）） |
| PIN 4 |
空 |
PIN 12 |
空 |
| PIN 5 |
準備ができている読者 |
PIN 13 |
空 |
| PIN 6 |
限界 |
PIN 14 |
+5V |
| PIN 7 |
+5V |
PIN 15 |
0V |
| PIN 8 |
0Vの内部の保護（PIN15と0Vにanti-jamming性能を高めるために接続される必要がありなさい） |
|
|
システム表示器
RU2読書頭部は現在の信号、起源および限界の状態を示すことができる備え読む頭部の取付けそして調節を助けることができる作り付けの多色刷りの表示燈を。
| 準備ができた読者限界信号の州の意味 | ||
| 信号の状態 |
準備ができている読者 |
限界 |
| 開いた流出させなさい |
信号ライン切断 |
信号ライン切断 |
| 読むヘッド信号の低強度 |
検出限界 |
|
| 読書頭部の超過速度 |
|
|
| 読書頭部の異常な電源 |
|
|
| 閉鎖を流出させなさい |
読書頭部は普通働く |
読書頭部は普通働く |
| 読むヘッド表示器の他の機能 | |
| 0.5秒の赤灯 |
検出される起源の位置 |
| 二度赤灯のフラッシュ |
起源のフェーズ・エラーは、起源の検出の速度によってが余りに速い段階を調節する必要がある。 |
