第2測定のための手動光学測定機械

第2測定のための手動光学測定機械

第2測定のための手動光学測定機械
video
第2測定のための手動光学測定機械
商品の詳細:
起源の場所: 中国
ブランド名: UNIMETRO
証明: CE,ISO
モデル番号: 基本
お支払配送条件:
最小注文数量: 1
価格: Discussible
パッケージの詳細: 木の場合
受渡し時間: 5~15days
支払条件: L/C、T/T
供給の能力: 40
連絡先
詳細製品概要
次元: 600*740*980mm 測定範囲: 300*200*200mm
測定の正確さ: 2.5+L/100um 反復性: 2.5um
重量: 190KG 線形スケールの決断: 0.5um (選択のための0.1um)
ハイライト:

手動光学測定機械

,

スケールの決断0.5umの光学測定機械

第2測定のための手動光学機器ビデオ測定機械



Describtion

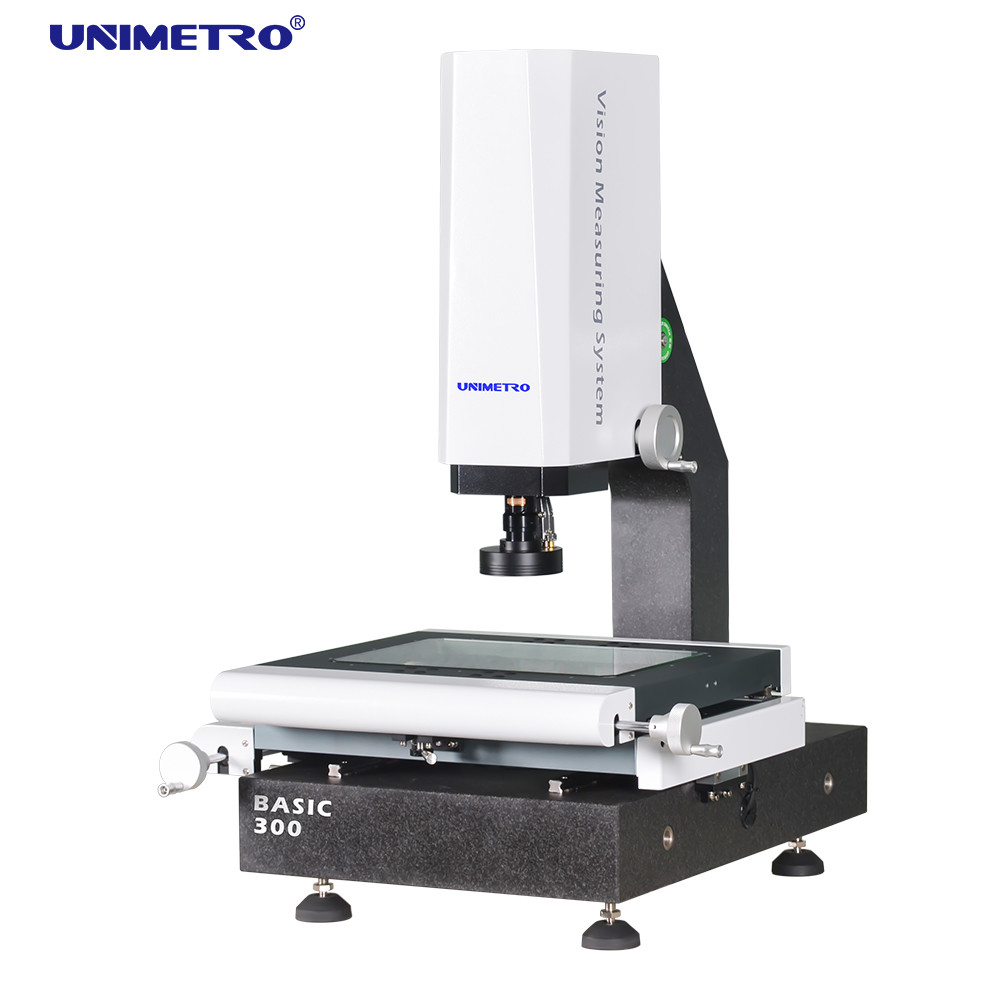

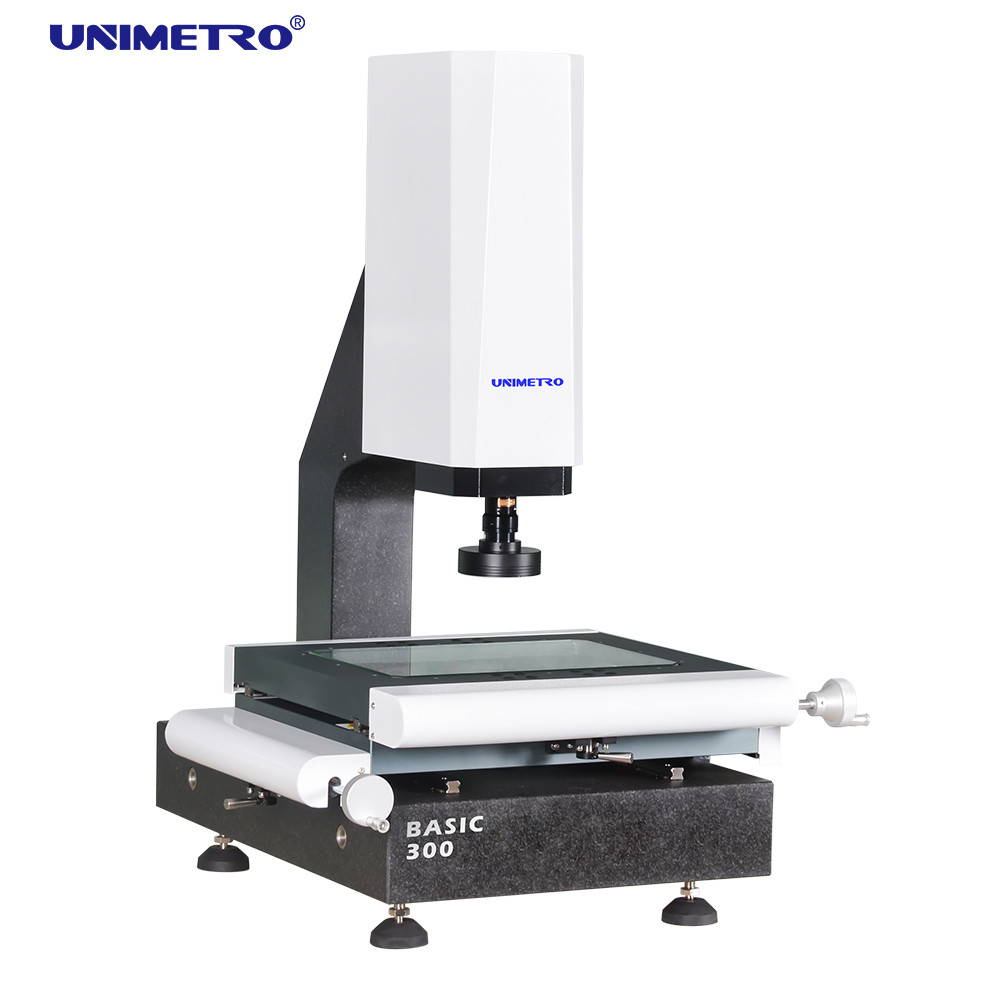

視野の測定機械は、正確な実寸仕事の部分のイメージを捕獲するカメラを使用して光学計器であるミクロンのレベルまでの正確さに測定する使用する器械分析し、イメージ ピクセルを計算する測定ソフトウェアとの第2次元をである。


◉BASICシリーズ視野の測定機械は、型のように、異なった企業からの正確な第2次元の測定の適用そしてエンド ユーザーのほとんどのために電子工学合うであるUNIMETROによって、普及したモデル半導体、プラスチック注入、3Cプロダクト、医療、航空…等は設計され、発達する。それはあなたのプロダクト品質管理プロセスでであり、あなたのプロダクト次元の正確さを使用される、重要な器械するあなたのプロダクトを競争に保障する。
◉BASICシリーズVMMは正確な部品を製造する工場のほとんどのための共通モデルである。それは適用を測定する少しのサンプルのために合う。3つの軸線の手動制御は、ユーザー フレンドリー ソフトウェアと、オペレータが非常に短い時間の機械を使用して管理することを可能にする。


◉3-axis 0.0005mm高解像の線形センサーが付いている機械基盤そしてコラムとして高精度なおよび安定性の花こう岩を使用して、
----各機械の高性能および正確さを保障しなさい。
◉HIWINアルミニウム仕事の段階および堅い陽極酸化の表面の処理を用いる線形ガイドの方法そして高精度の線形ガイド・レールを使用して。
----機械の高い動的パフォーマンスそして長いライフ サイクルの使用法を保障する。
◉線形スケール、光量制御、および接触調査信号の移動のためのUNIMETROによって、発達する統合された中心制御箱を使用して。
----容易な配線および維持を保障しなさい。大いに機械の安定性を高めなさい。
◉平行軽い道が付いているプログラム可能な輪郭LEDライトは、イメージの変形を避ける。
----measuringaccuracyを保障する。
◉8つのセクション ソフトウェア制御LEDリング ライト、提供の多数の照射角および明るさを使って。
----部品withdifferent形および材料のための適合。
◉つく変数は測定プロセスの間に調節する必要はない部品測定プログラム、ユーザーで記録的である場合もある。
----友好的、convenintly使用。



アプリケーション領域



型の企業

自動車製造業

医療産業

機械製造業

3Cデジタル企業

PCBの生産

等.

第2測定のための手動光学測定機械 0   第2測定のための手動光学測定機械 1   第2測定のための手動光学測定機械 2

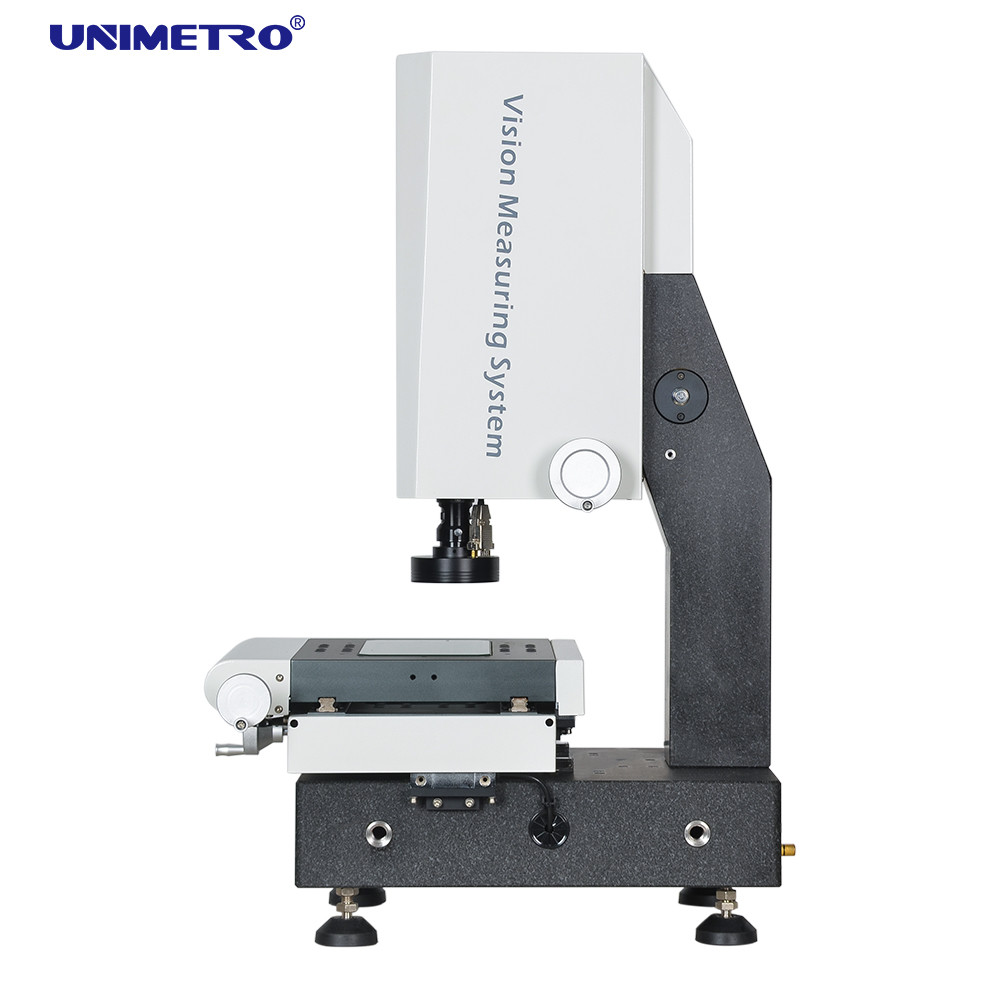

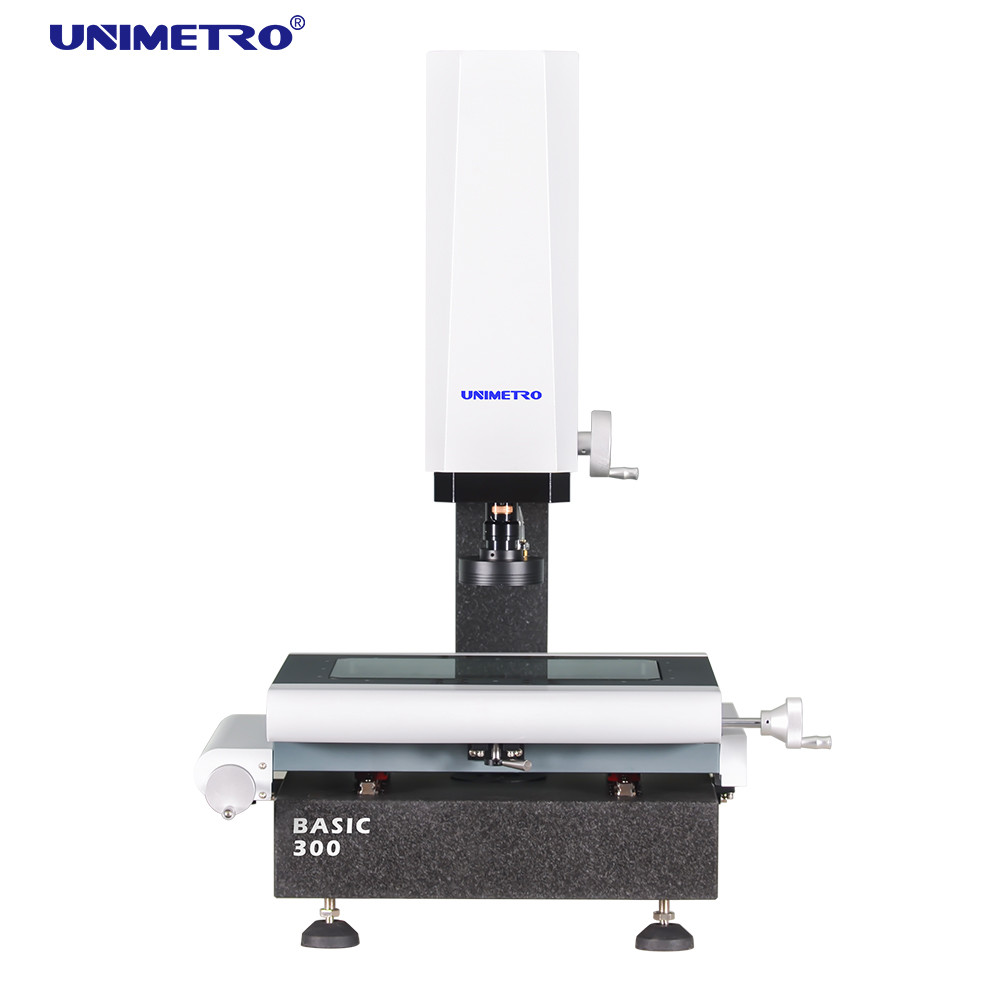

ハードウエア コンフィギュレーション



HIWIN線形ガイドの方法



◆アルミニウム仕事の段階および堅い陽極酸化



◆統合された中心制御箱



◆3個の軸線0.5umの決断の線形スケール

◆多機能LED平行軽いグループ



◆産業等級高リゾリューションCCDのカメラ

◆0.7-4.5X高い反復性の手動凹まされたズームレンズ

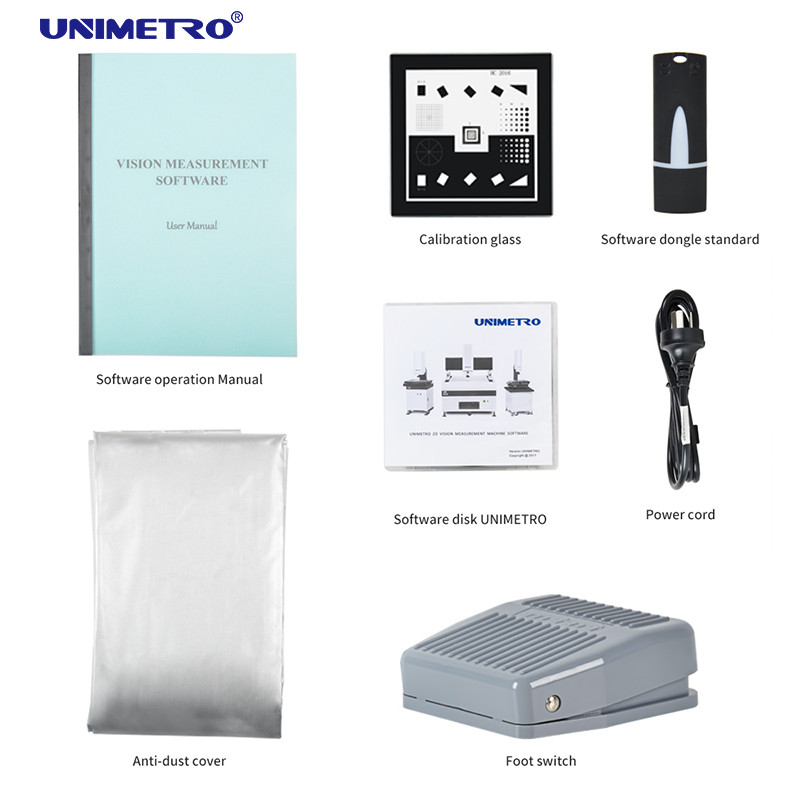

◆支持の多数の外的な付属品

第2測定のための手動光学測定機械 3 第2測定のための手動光学測定機械 4 第2測定のための手動光学測定機械 5



変数



BASIC200
BASIC300
BASIC400
BASIC500
次元(mm) (L×W×H)
550*540*930
600*740*980
700*840*980
800*940*980
測定範囲(mm) (X×Y×Z)
200*100*150
300*200*200
400*300*200
500*400*200
測定の正確さ(μm)
2.5 + L/100
3.0 + L/100
反復性(μm)
2.5
3.0
重量(kg)
140
190
240
290
イメージおよび測定
カメラ
産業等級高リゾリューションCCDのカメラ
レンズ
0.7~4.5X高い反復性の手動凹まされたズームレンズ
拡大
18~195 X
視野
8.1mm | 1.3 mm
作動距離
80のmm
線形スケールの決断
0.5μm (任意0.1μm)
ドライブ
X / Y/Zの手動制御
照明
プログラム可能なLED 8セクション/singleセクション リング表面ライト、平行LEDの輪郭ライト





ソフトウェア概観





UNIMETRO INSPECT3Dソフトウェアは、強力な機能学ぶこと、容易なユーザー フレンドリーUIと達成することを許可するユーザーをある
速く、精密な測定。ソフトウェアはまた完全な英語UIを、許可する新しい言語発達を提供している。


◉入れられたCADのファイルおよび測定

◉部品配列およびマクロ測定
◉自動焦点および高さの測定
◉運行機能は速い設置を助ける
◉強力で幾何学的な測定機能
◉多数データ レポートおよび写実的なデータ出力機能


◉適用範囲が広いユーザー・プログラム

◉参照の要素の作成
◉機能を検出する強力な端
◉支持の多数の外的な付属品
◉要素の幾何学的な許容の自動計算
◉測定の複雑な生産速くそして便利に

第2測定のための手動光学測定機械 6

Q:工場または商事会社であるか。

:私達は工場および24時間の最も速い応答を与えることである。


Q:主にあなたの会社は何であるか。
:私達は視野の測定機械、等位の測定機械、CMM&VMMのfixturesetcを作り出す主にべきである。

Q:適切な指定を選ぶ方法か。
:私達に測定されるべきプロダクトの変化そしてサイズを言う限り私達の専門のチームは測定の助言する
適した指定の器械。

Q:カスタマイズされたサービスを受け入れるか。
:確実でであって下さい!私達はだけでなく、典型的な機械、顧客の必要性にカスタマイズされるまた機械を提供してもいい。

Q:あなたの保証期間は何であるか。
:私達のプロダクト保証期間は2年である。私達の製品品質は非常に安定して、私達はある壊れやすい部品でたくさん改良した。私達の製品品質の安心できる。
