大理石の基盤が付いているヘリウム3Dの座標の測定機械

大理石の基盤が付いているヘリウム3Dの座標の測定機械

  • 大理石の基盤が付いているヘリウム3Dの座標の測定機械
大理石の基盤が付いているヘリウム3Dの座標の測定機械
商品の詳細:
起源の場所: 中国
ブランド名: UNIMETRO
証明: CE,ISO
モデル番号: ヘリウム
お支払配送条件:
最小注文数量: 1
価格: Discussible
パッケージの詳細: 木の場合
受渡し時間: 3~5週
支払条件: T/T
供給の能力: 40
連絡先
詳細製品概要

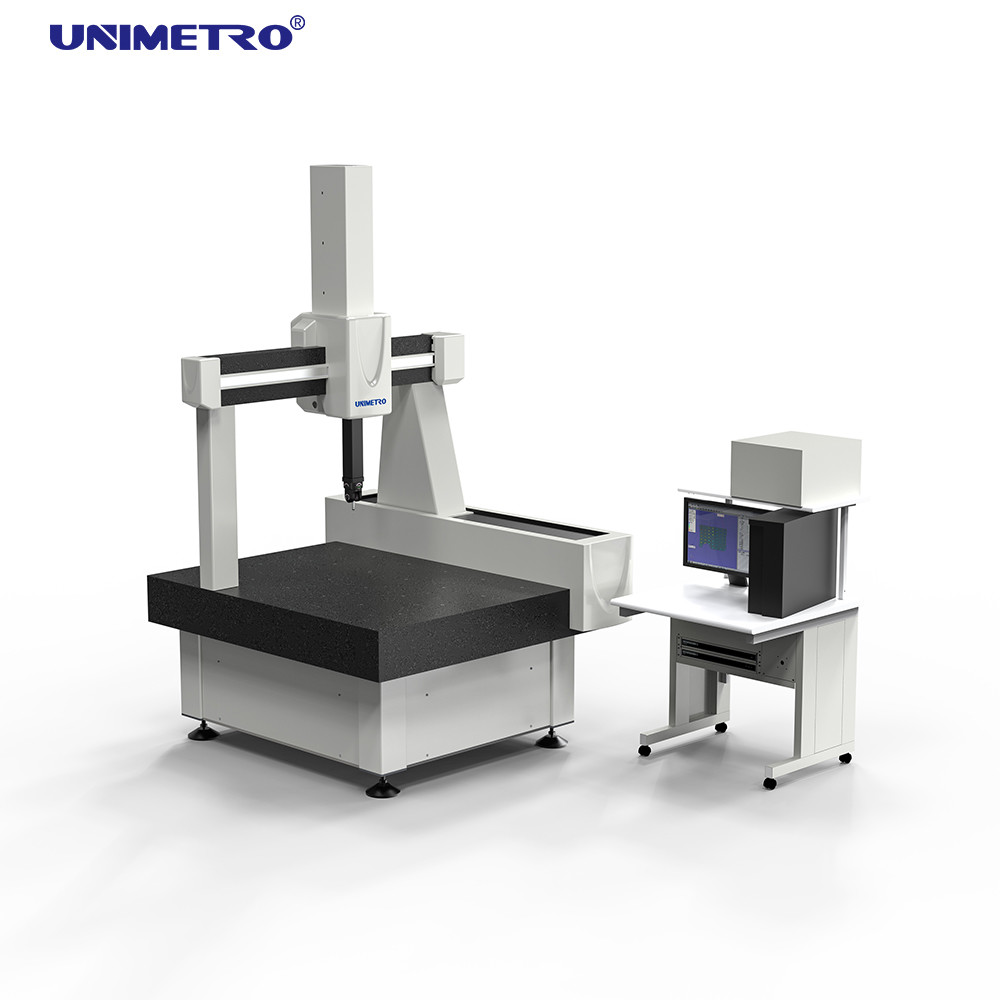

製品名: CMM座標の測定機械 材料: 大理石の基盤
測定範囲: 813 x 1200 x 710のmm Overrallのdiamension: 1585 x 2000年x 2900のmm
機械重量: 2600KG MPEe: ≤ 1.8+L/350 (μm)
MPEp: ≤ 2.5μm スケールの決断: 0.5um
ハイライト:

ヘリウム3Dの座標の測定機械

,

550mm/s 3Dの座標の測定機械

,

大理石の基盤3d cmm機械

ヘリウムのタイプ800*1200*700mmの高精度完全な自動3D CMMの座標の測定機械



導入



「ヘリウム」は完全に開発され、設計されているUNIMETROである高精度機械によって特徴付けられる。各部分は製造業の期間に厳しく選ばれ、すべての部品がアセンブリの期間にちょうどよくそしてちょうどよく接続されることを確かめる。測定機械の受諾はISO 10360-2に従って起こる。その際に、2つの標準化された受諾プロシージャは使用される。すべての測定機械は精密レーザーによって超測定される。その後ゲージ ブロックのようなDKD証明された容積の標準に従って、テスト、球の版、等行なわれる。従って、機械顧客はついにである実質の良質、高精度およびドイツの技術使用する。



技術的な変数



測定区域:X=813mm、Y=1220mm、Z=710mm

全体寸法:1350 x 1580 x 2680のmm

最高の部分の重量:1200kg

機械重量:2600kg

MPEe:≤ 1.8+L/350 (μm)

MPEp:≤ 2.5μm

スケールの決断:0.5um

最高3D速度:550mm/s

最高3D加速:700mm/s



利点



パテントの二重に受動に振動弱まること:

CMMは会社でそして近く他の機械および輸送のトラックによって大抵使用される。振動はCMMの精密に影響を及ぼす。特別な基礎をであり1つの解決この意志の費用および悩み作りなさいではない。私達のCMMに機械フレームで統合される二重に受動に振動弱まることのパテント サポートが直接ある。従って機械は生産の近くで適切に置かれるかもしれない。このCMMのための特別な基礎をほとんどの場合必要としてはいけない。



良質の花こう岩の仕事台:

仕事台はすべてのCMMのサポート、質である性能のために重要である!私達のCMMは「泰山」から高精度、重いおよび安定した自然な花こう岩の仕事台によって作られる;これは弱まる振動を支え、CMMの性能を改善できる。



すべての斧の封じられたガイド:

CMMの環境に厳密な条件があるが、温度および塵のようなある別は測定部屋で可能である。標準として、私達のCNC機械はすべて封じられたガイドと合う。これは損傷、土および直接熱影響からガイドの方法を保護する。これは外的な塵および温度変化を防ぐことができる。それは挨りだらけの環境の使用法のために重要である。



摩擦「自動調整の」伝達:

私達のCMMは摩擦伝達を使用し、すべての斧で「自動調整の」システムがある。修理される「+伝達を保障するマイクロ懸濁液」の構造を使用して輸送システムはガイドの方法と平行である。それは測定機械を主として手入れ不要にする。



輸入された主要部分:

主要部分は機械の馬小屋のために最も重要である。主要部分の最もよい設計そして最もよい質とだけCMMの長い時間の馬小屋を作ることができる。すべての主要部分は有名なブランド(サーボ モーター、輸送システム、空気システム等)である。これはCMMの最もよい精密および耐用年数を作ることができる。



RENISHAWの光学スケール:

光学スケールはCMMのためのほとんどの重要な部分の1つである;RENISHAWはCMM部品の範囲の最もよい旗である。それに最もよいプロダクトおよび最もよいサービス評判がある!私達のCMMはRENISHAWの高精度な光学スケールを常に使用する。決断は0.05 umである。



すべての4つの側面の空気軸受け環境ガイドの方法:

4つの側面を使用する空気軸受けガイドの方法は構造を囲んだ!これは馬小屋および質の記号である!私達のCMMでは、各軸線に異なった方向で多くの空気圧調整装置があり、空気軸受けは、環状の空気の忍耐の設計移動の間に安定した器械を保証する。



小さい穴の技術:

空気消費:150NL/Min.小さい穴の技術は、これ空気軸受けとガイドの方法間の凝縮物の地帯を作る。それは動きの摩擦から来る少し熱を相殺できる!この技術はCMMの熱安定性を改善し、長期精密安定性を保つ。



ソフトウェア



理性的DMIS

理性的- DMISは新開発の大規模な統合された3D測定のソフトウエア パッケージである。ソフトウェアの容易な学習および使用およびソフトウェアの高レベルユーザーの機能条件のための初心者の条件を考慮に入れるスタジオ ソフトウェアの開発そして設計に加えてもっと重大に、それはCMM測定ソフトウェア標準化のためのモデルになった。
理性的なDMISプログラムはDMISの版いわゆる「サポートDMIS」と全く違う5.0までの完全な、天然DMISの穀粒と設計されている、(穀粒はDMISではない)。言うまでもなく、DMISはなったISO標準(ISOの22093:2003)に

大理石の基盤が付いているヘリウム3Dの座標の測定機械 0



調査機能



調査の頭部:PH20MTはRENISHAWによって調査の頭部にモーターを備えた



Renishaw PH20はCMMの性能を非常に改善するRenishawの会社が進水させるもう一つの革新的な測定プロダクトである。

これは最初に(5つの軸線の技術が開発される多くの賞を獲得した)のためにRevoの測定システムさまざまなCMM指定の制動機の適用で使用されたことである。

あらゆる角度で測定し易く、触れ易いPH20のstepless位置の能力は最もよい工作物の測定を保障し、調査の取り替えの時を最小にすることができる。5つの軸線の同期動きは工作物のまわりの測定の座席の回転のために必要とされるスペースを最小にすることによっての大きい工作物をCMM測定できる。



大理石の基盤が付いているヘリウム3Dの座標の測定機械 1      大理石の基盤が付いているヘリウム3Dの座標の測定機械 2



業界標準TP20調査で造られる

PH20テスト基盤のユーザーは直接一連の成長したtp20いろいろな力の測定、アプリケ−ション使用要件を満たすために選択および延長棒を感じる方向を提供するのにテスト ヘッド モジュールを使用できる。磁気モジュールは衝突の保護を提供し、mcr20ni交換フレームの使用によって自動交換を実現できる。

PH20MTはRENISHAWによって調査の頭部にモーターを備えた:このシステムはより複雑な工作物の速く、完全で反復可能な測定を可能にする。回転可能性のおかげで機械5方法測定機械になり、簡単な部分と特に時間節約重要な測定を可能にする。



位置の反復性:          +0.5 μm

ステップの位置:               無制限、任意

回転軸線:                360°

振動軸線:                  0° - 115°

位置の総数:       無数

操作上の温度:       10-40℃



調査:TP20 SFモジュール



調査:M2の調査アセンブリ

名前 指定 Qty
A-5004-7585 調査延長棒 10mm 2
A-5004-7586 調査延長棒 20mm 2
A-5000-7806 球の調査 Φ1×10mm 2
A-5000-3603 球の調査 Φ2×20mm 2
A-5000-3604 球の調査 Φ3×10mm 2
A-5000-4161 球の調査 Φ4×20mm 2
A-5000-2286 球の調査 Φ5×50mm 1
  調査のスパナー   2
合計: 8タイプ   15 PC
