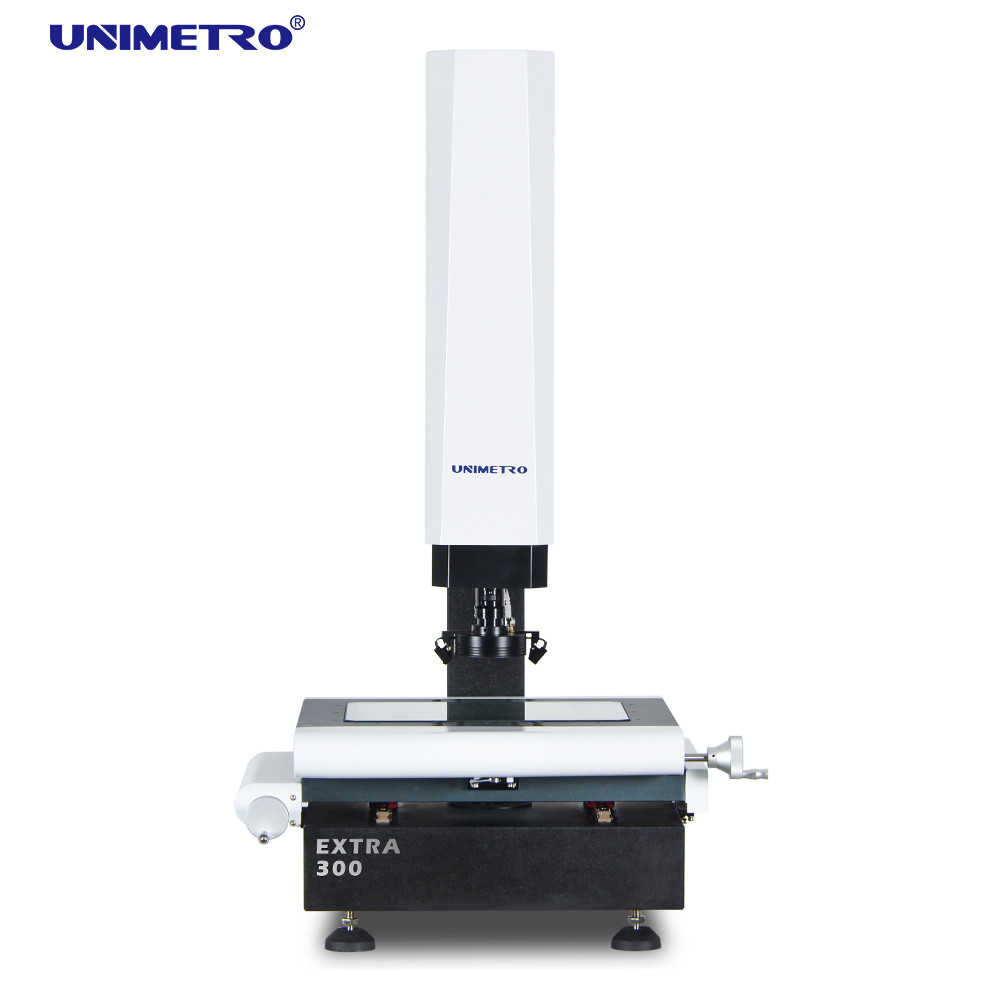

Z軸の自動焦点が付いている190kgマニュアルの第2 VMM機械

基本情報
起源の場所: 中国
ブランド名: UNIMETRO
証明: CE,ISO
モデル番号: 余分
最小注文数量: 1
価格: Discussible
パッケージの詳細: 木の場合
受渡し時間: 5~15days
支払条件: L/C、T/T
供給の能力: 40
詳細情報
製品名: 視野の測定機械 Z軸の動き: モーターを備えられる
Z軸の動き制御: キーボード、ソフトウェア 焦点: 自動
XのYの動き: マニュアル 次元: 600*740*980mm
測定範囲: 300*200*200mm 測定の正確さ: 2.5+L/100um
反復性: 2.5um 重量: 190kg
線形スケールの決断: 0.5um (選択のための0.1um) CCDのカメラ: HD CCDのカメラ
ハイライト:

第2 VMM機械

,

マニュアルVMM機械

,

190kg VMM機械


製品の説明

手動第2 VMM機械はZ軸の自動焦点が付いているお父さんのデッサンを入れることができる



VMM機械Describtion

1) VMM機械は測定する正確な実寸ミクロンのレベルまでの正確さに使用する器械である。
2) VMMはカメラを使用して仕事の部分のイメージを捕獲するために光学計器を機械で造り、イメージ ピクセルを分析し、そして測定ソフトウェアとの第2次元を計算する。
3)余分シリーズVMM機械はあなたのプロダクト品質管理プロセスで使用される重要な器械である。それはあなたのプロダクトが正確さの、するあなたのプロダクトを競争に寸法を測ることを保障する。
4)余分シリーズVMM機械は、型のように、異なった企業からの正確な第2次元の測定の適用そしてエンド ユーザーのほとんどのために電子工学合うであるUNIMETROによって、普及したモデル半導体、プラスチック注入、3Cプロダクト、医療、航空…等は設計され、発達する。
高精度な動き制御および自動焦点機能を達成するために5)余分シリーズVMM機械のZ軸は近いループ サーボ モーター システムと、形成されるユーザーはZ軸の動きを制御でき、ソフトウェアかキーボードで集中するイメージは大いに測定の効率を高める。





アプリケーション領域

a. 型の企業
b.自動車製造業
c.医療産業
D.機械製造業
e. 3Cのデジタル工業
f. PCBの生産
等.





ハードウエア コンフィギュレーション

◉3個の軸線0.5umの決断の線形スケール
◉高性能の自動焦点機能
◉Renishawの接触調査と互換性がある
◉アルミニウム仕事の段階および堅い陽極酸化
◉3リング8セクションLEDリング ライト ソフトウェア制御およびプログラム可能
◉平行軽い道LEDは軽いソフトウェア制御のおよびプログラム可能輪郭を描く
◉1.2MピクセルHDデジタル カメラ
◉統合された中心制御箱
◉Z軸によってモーターを備えられる制御
◉HIWIN線形ガイドの方法
◉Z軸の動き制御のための手動パルス発生器
◉補助置き、集中のためのレーザーの表示器を使って
◉0.7-4.5X拡大信号のフィードバック センサーが付いている手動凹まされたズームレンズ

Z軸の自動焦点が付いている190kgマニュアルの第2 VMM機械 0
◉容易な口径測定

◉多数の角度の接触

◉速い座標系の設定

◉Renishawのstylisの実線に互換性がある

◉支えられるCADモジュール(任意)

◉3D引く出力
◉互換性がある星の調査
◉3D次元の測定
◉イメージおよび接触調査のコンバインの測定
◉支えられる調査の棚(任意)



変数

モデル余分な物200余分な物300余分な物400 余分な物500
次元(mm) (L*W*H)500*540*930600*740*980700*840*980800*940*980
測定範囲(mm) (X*Y*Z)200*100*150300*200*200400*300*200500*400*200
測定の正確さ(μm)2.5+L/1002.5+L/1002.5+L/1003+L/100
反復性(μm)2.5 2.52.53
重量(kg)140kg 190kg240kg290kg
イメージおよび測定CCD200mm (顧客の条件に従って上がることができる)
レンズ手動凹まされたズームレンズ0.7-4.5X/Autoのズームレンズ1-10X
拡大18-195X (参照だけのために。別のカメラおよびレンズによって拡大は異なっている。)
視野8.1~1.3mm
作動距離108mm
線形スケールの決断0.5のμm (選択のための0.1μm)
ドライブ利用できるX、Y軸の手動conrol、Z軸close-loop CNC制御およびAUTUの焦点のfuntion
照明プログラム可能な4つのセクションLEDリング表面ライト、平行LEDの輪郭ライト、選択のために、同軸8つのセクションLEDリング ライト



ソフトウェア機能

UNIMETRO INSPECT3Dソフトウェアは学ぶこと容易なユーザー フレンドリーUIとある
強力な機能は、ユーザーが速く、精密な測定を達成することを可能にする。
ソフトウェアはまた完全な英語UIを、許可する新しい言語発達を提供している。

入れられたCADのファイルおよび測定
部品配列およびマクロ測定
◉自動焦点および高さの測定
◉運行機能は速い設置を助ける
◉強力で幾何学的な測定機能
◉多数データ レポートおよび写実的なデータ出力機能
Z軸の自動焦点が付いている190kgマニュアルの第2 VMM機械 1
◉適用範囲が広いユーザー・プログラム
参照の要素の作成
◉機能を検出する強力な端
◉支持の多数の外的な付属品
◉要素の幾何学的な許容の自動計算
◉測定の複雑な生産速くそして便利に
