HIWIN線形ガイドの方法第2 CNC VMMの視野の測定機械

HIWIN線形ガイドの方法第2 CNC VMMの視野の測定機械

HIWIN線形ガイドの方法第2 CNC VMMの視野の測定機械
video
HIWIN線形ガイドの方法第2 CNC VMMの視野の測定機械
商品の詳細:
起源の場所: 中国
ブランド名: UNIMETRO
証明: CE ISO
モデル番号: ピーク
お支払配送条件:
最小注文数量: 1
価格: Discussible
パッケージの詳細: 木の場合
受渡し時間: 10~20days
支払条件: L/C、T/T
供給の能力: 30 1ヶ月あたりに
連絡先
詳細製品概要
次元: 960*710*1075mm 測定範囲: 400*300*200mm
正確さ: 3+L/200um 反復性: 3um
重量: 380KG カメラ: 産業等級CCDのカメラ
レンズ: 0.7-4.5X 作動距離: 108mm
Linearscaleの決断: 0.0005mm 保証: 24か月
ハイライト:

VMM視野の測定機械

,

第2視野の測定機械

,

HIWIN線形ガイドの方法測定機械

CNCの低価格の角度の測定のための光学検査システム

光学検査システムは測定する正確な実寸ミクロンのレベルまでの正確さに使用する器械である。視野の測定機械は仕事の部分のイメージを捕獲するカメラを使用して光学計器イメージ ピクセルを分析し、測定ソフトウェアとの第2次元を計算する。
CNCの光学検査システムは大量生産の品質管理プロセスのために設計されている強力な次元の測定器である。それは測定プロセスをプログラム可能にさせる強力なソフトウェア、ユーザーとフル オートマチック プロセスによって測定する大きい量プロダクトを達成できる形成される。ピーク シリーズはUNIMETROによって開発されるフル オートマチックCNCの視野の経済的なモデルである。
簡単な、統合された設計は私達が低価格の機械を造ることを可能にしたり一方で高い測定の正確さおよび最高の性能を保つ。ユーザーは非常に低価格の完全なCNCの視野測定機械からの高性能そして人件費セービングの利点を楽しめる。

光学検査システムのハードウエア コンフィギュレーション

3個の軸線0.5umの決断の線形スケール
◉高性能の自動焦点機能
◉アルミニウム仕事の段階および堅い陽極酸化

◉Renishawの接触調査と互換性がある(任意)
◉3リング8セクションLEDリング ライト ソフトウェア制御およびプログラム可能
◉平行軽い道LEDは軽いソフトウェア制御のおよびプログラム可能輪郭を描く
◉共焦点繊維の変位センサー(任意)
◉HIWIN線形ガイドの方法
◉Z軸によってモーターを備えられる制御
◉統合された中心制御箱
◉産業等級CCDのカメラ
◉Z軸の動き制御のための手動pulsegenerator
◉補助置き、集中のためのレーザーの表示器を使って(任意)
◉0.7-4.5X拡大信号のフィードバック センサーが付いている手動凹まされたズームレンズ
HIWIN線形ガイドの方法第2 CNC VMMの視野の測定機械 0


光学検査システムの塗布
1)ピーク シリーズVMMは提供するOmron繊維の測定センサーの実線と互換性がある、;精密な測定の条件のより多くの可能性。

2) 傾向があるか曲げられた表面の安定した測定
3)異なった材料のタイプの安定した測定
4)滑らかか粗い表面の安定した測定

5) ピーク シリーズVMMは任意構成としてRenishawの接触調査と互換性がある。ユーザーは容易に1台の機械の第2そして3D測定機能を達成できる。
6)ソフトウェアは光学レンズ間のオフセットを計算でき、すべての測定の結果が1つの座標系の内にあることを接触調査は、確かめる。測定の結果は逆行分析のための3Dデッサンとして消すことができる。


光学検査システムソフトウェア機能
UNIMETRO INSPECT3Dソフトウェアは、強力な機能学ぶことあったり、容易なユーザー フレンドリーUIとユーザーが速く、精密な測定を達成することを可能にする。
ソフトウェアはまた完全な英語UIを、許可する新しい言語発達を提供している。

◉入れられたCADのファイルおよび測定
◉部品配列およびマクロ測定
◉自動焦点および高さの測定
◉運行機能は速い設置を助ける
◉強力で幾何学的な測定機能
◉多数データ レポートおよび写実的なデータ出力機能
◉適用範囲が広いユーザー・プログラム
◉参照の要素の作成
◉機能を検出する強力な端
◉支持の多数の外的な付属品
◉要素の幾何学的な許容の自動計算
◉測定の複雑な生産速くそして便利に

光学検査システム変数

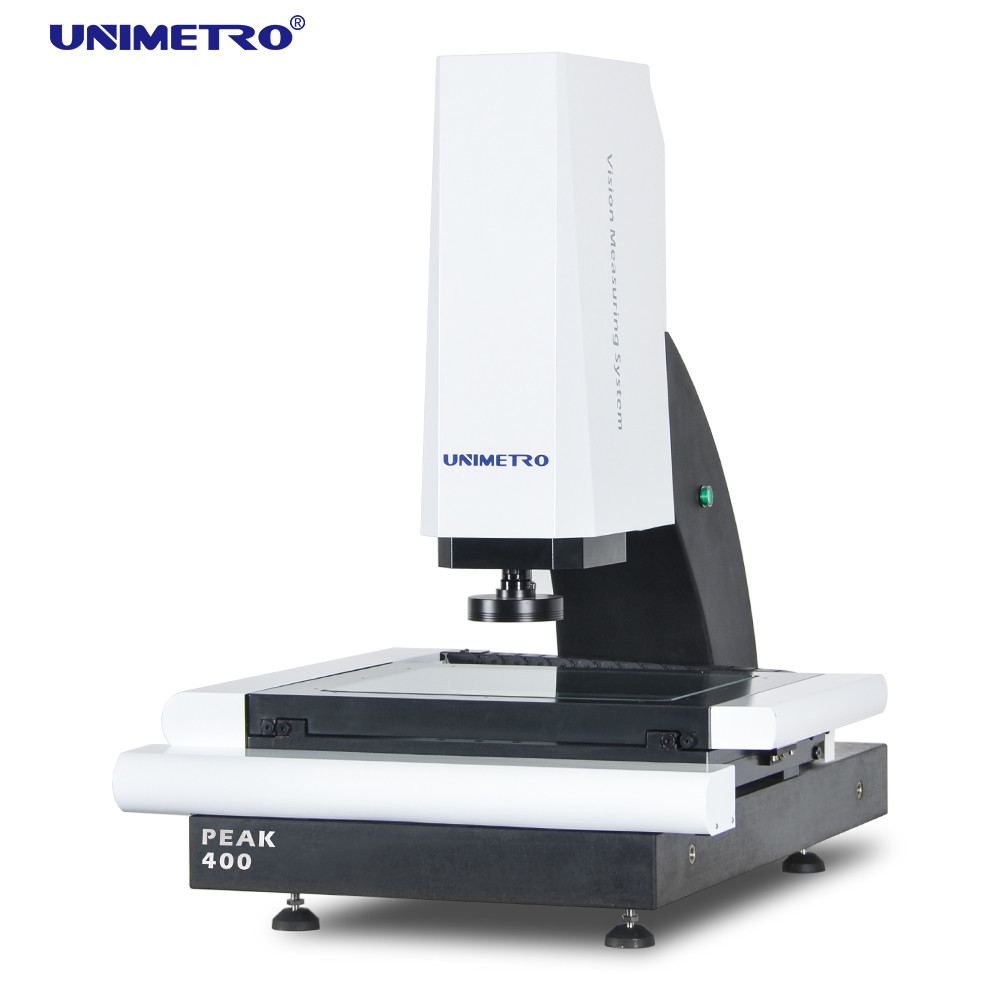

PEAK300
PEAK400
次元(mm) (L*W*H)
850*650*1060
1000*800*1080
測定範囲(mm) (X*Y*Z)
300*200*200
400*300*200
正確さ(um)
3+L/200
3+L/200
反復性(um)
3
3
重量(kg)
120
150
カメラ
産業等級アナログCCDのカメラおよびSV2000Eのビデオ カード
レンズ
手動凹まされたズームレンズの0.7-4.5X/0.7-4.5X信号のフィードバック(任意)/自動ズームレンズが付いている手動ズームレンズ(任意)
拡大
18-188X (カメラおよびレンズの別の組合せは別の拡大の範囲をもたらす
FOV
8.1-1.3mm (カメラおよびレンズの別の組合せは別のFOVの範囲をもたらす)
作動距離
108mm
線形スケールの決断
0.0005mm
照明
プログラム可能な3つのリング、8つのセクション表面リング ライト、プログラム可能な平行輪郭ライト



会社情報
HIWIN線形ガイドの方法第2 CNC VMMの視野の測定機械 1
HIWIN線形ガイドの方法第2 CNC VMMの視野の測定機械 2

FAQ

Q1:工場または商事会社であるか。
A1:私達は工場および24時間の最も速い応答を与えることである。

Q2:主にあなたの会社は何であるか。
A2:私達は視野の測定機械、等位の測定機械、CMM&VMMのfixturesetcを作り出す主にべきである。
Q3:適切な指定を選ぶ方法か。
A3:私達に測定されるべきプロダクトの変化そしてサイズを言う限り私達の専門のチームは適した指定の計器の助言する。
Q4:カスタマイズされたサービスを受け入れるか。
A4:確実でであって下さい!私達はだけでなく、典型的な機械、顧客の必要性にカスタマイズされるまた機械を提供してもいい。
Q5:あなたの保証期間は何であるか。
A5:私達のプロダクト保証期間は1年である。私達の製品品質は非常に安定して、私達はある壊れやすい部品でたくさん改良した。私達の製品品質の安心できる。
