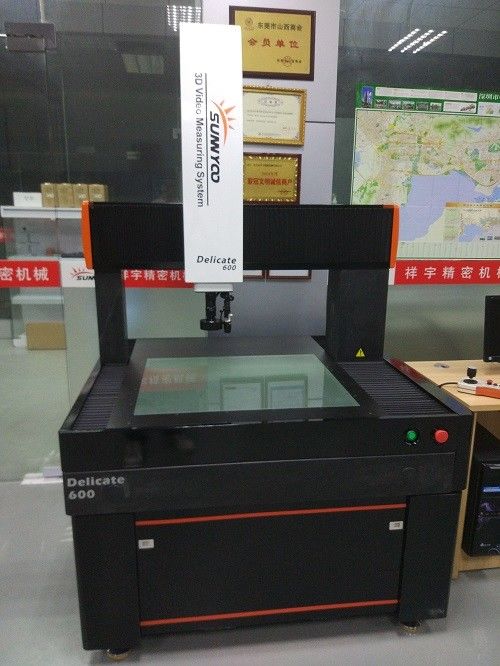

光学3D合成の視野の測定システムのガントリー フル オートのプログラム可能

光学3D合成の視野の測定システムのガントリー フル オートのプログラム可能

    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
  • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable

    商品の詳細:

    起源の場所: 中国
    ブランド名: UNIMETRO
    モデル番号: 敏感

    お支払配送条件:

    最小注文数量: 1
    パッケージの詳細: 木製のケース
    受渡し時間: 15 営業日
    支払条件: T/T
    供給の能力: 毎月5セット
    今すぐお問い合わせ
    詳細製品概要
    カメラ: 産業等級 1/2」色 CCD のカメラ 倍率: 33-195X
    ドライブ: 完全な終わりループ CNC 制御、AC サーボ モーター、ジョイスティック制御自動およびプログラム可能な、3 軸線キーボード制御 線形スケールの決断: 任意のための 1um/0.5um/0.25um/0.1um
    測定ソフトウェア: 理性的な Vue 3D 合成の測定ソフトウェア




    3D合成の視野の測定機械フル オートのプログラム可能




    導入

    ●はUNIMETROによって設計され、作成される敏感なシリーズ視野の測定機械合成の視野の測定機械です。それは光学、精査、レーザー センサーおよび正確さ、反復性および動きの性能を保障する動作制御の先端技術に基づいて造られます。

    ●は敏感なシリーズ正確な点検、QCおよび生産のための顕著な装置です。

    ●は敏感なシリーズ視野の測定機械測定する座標およびドイツの構造の設計から供給されている光学視野の技術の良質の合成の測定の器械です。

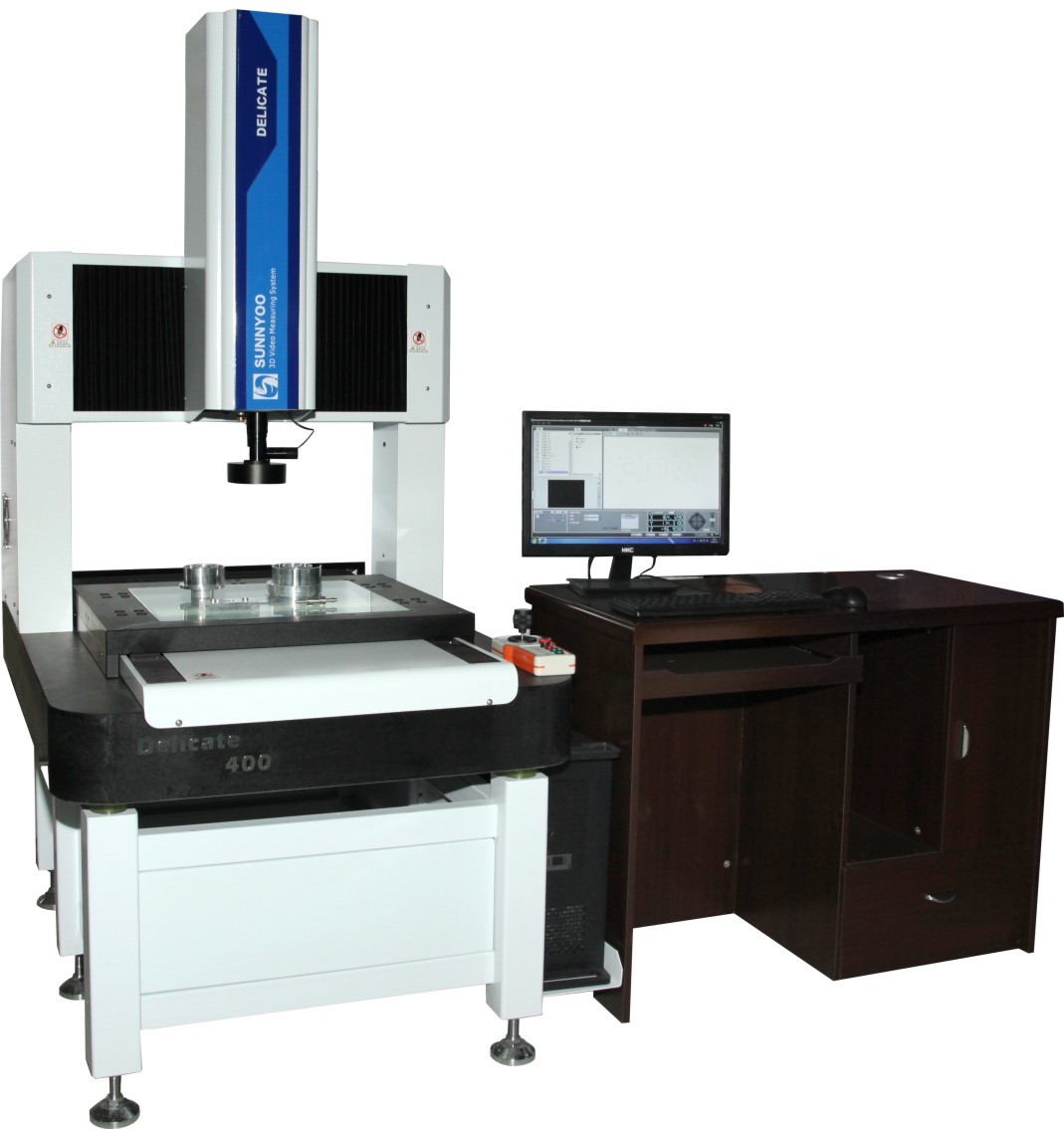

      光学3D合成の視野の測定システムのガントリー フル オートのプログラム可能






    特徴

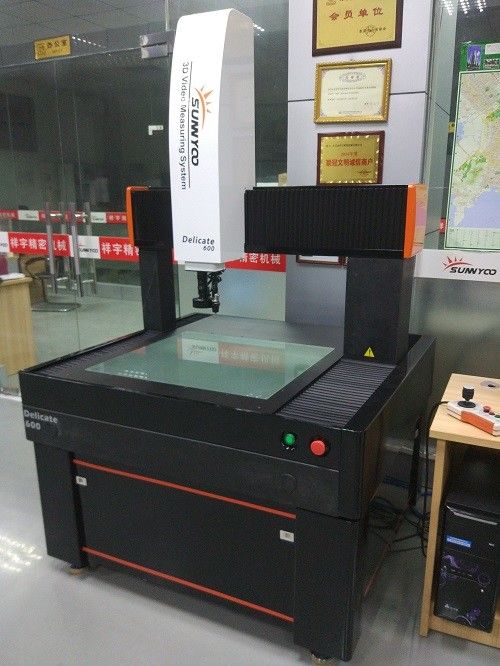

    光学3D合成の視野の測定システムのガントリー フル オートのプログラム可能 光学3D合成の視野の測定システムのガントリー フル オートのプログラム可能


    1. 000の等級の花こう岩機械基盤、ワーク テーブルおよびガントリー、機械の構造の安定性を動きの間に保障するため。


    2. 高精度なハードウェアによって調整される終わりループ動作制御システムは機械軸線の位置速く、正確である場合もあります。


    3. 最高測定の正確さおよび安定した性能を提供するために埋め込まれるRenishawの線形スケール。



    4. 動きの速度、ragidityおよび安定性を高める元の松下電器産業のサーボ モーターを使用して。

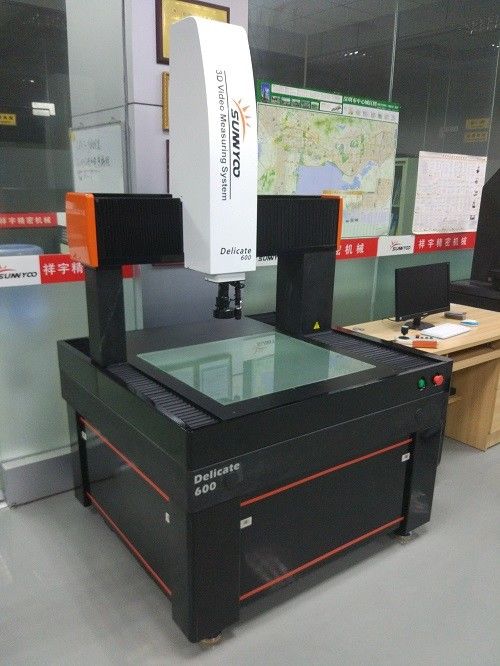

    光学3D合成の視野の測定システムのガントリー フル オートのプログラム可能 光学3D合成の視野の測定システムのガントリー フル オートのプログラム可能

    5. 高精度な線形案内面は動きの正確さそして安定性を保証します。

    6.別の視野の測定の条件を満たす顧客の要求に基づくレンズまたはカメラのための倍数の選択。

    7.利用できるRationalVue 3Dの合成ソフトウェア:








    器械の付属品



    第2点検ソフトウェア+ 3D点検ソフトウェア+ソフトウェア+輪郭のスキャン ソフトウェア+ SPCの統計的ソフトウエアを分析するCADの逆転のソフトウェア+形態+オフラインでプログラミング ソフトウェア+許容評価ソフトウェア。

    光学3D合成の視野の測定システムのガントリー フル オートのプログラム可能

    ◆の開いた選択

    CCDの光学レンズ–異なった測定の条件に基づくより速く、より安定したイメージを得るために異なった測定対象に基づく選択のための別の解決。

    接触調査– 3D測定を達成するため

    レーザー センサー–高さ、深さおよび平坦の無接触測定のための…





    指定



    モデル

    敏感な400 CNC 敏感な500 CNC 敏感な600 CNC
    次元(mm) 1300*1100*1800 1400*1200*1800 1500*1300*1800
    測定範囲(mm) X 400 500 600
    Y 300 400 500
    Z 200
    測定の正確さ(um) 3+L/100 5+L/100
    重量(KG) 1800 2500 3000
    イメージおよび測定システム カメラ 産業等級1/2」色CCDのカメラ
    対物レンズ 手動detentedズームレンズ/任意のためのAutozoomレンズ0.7-4.5X/Navitarレンズ
    拡大 33-195X
    視野分野 8.1-1.3
    作動距離 108mm
    測定の決断 0.001mm
    線形スケールの決断 任意のための1um/0.5um/0.25um/0.1um
    ドライブ 完全な終わりループCNC制御、ACサーボ モーター、ジョイスティック制御自動およびプログラム可能な、3軸線キーボード制御
    測定ソフトウェア 理性的なVue 3D合成の測定ソフトウェア
    照明 表面ライト、選択、LEDの平行の輪郭ライト、選択のための同軸ライトのための40のセクション リングLEDのためのプログラム可能な8つのセクション リングLED。
    電源 resistance≦4Ωと基づいている220V±10% (AC) 50Hzは要求されます
    労働環境 温度:18-24°Cの湿気:30%-75%、振動を避けて下さい
