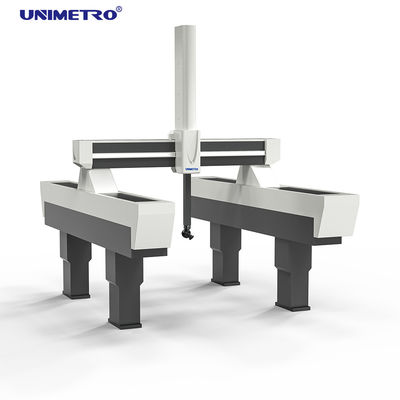

極度の正確な3D等位の測定機械1.1 um座標の測定機械

極度の正確な3D等位の測定機械1.1 um座標の測定機械

    • Super Accurate 3D Coordinate Measuring Machine 1.1 um Coordinate Measure Machine
  • Super Accurate 3D Coordinate Measuring Machine 1.1 um Coordinate Measure Machine

    商品の詳細:

    起源の場所: 中国
    ブランド名: UNIMETRO
    証明: CE
    モデル番号: Metroking

    お支払配送条件:

    最小注文数量: 1
    価格: Discussible
    パッケージの詳細: 木製のケース
    受渡し時間: 60 営業日
    支払条件: T/T
    供給の能力: 1 75 日あたりの 1
    連絡先
    詳細製品概要
    材料: 花こう岩 Y軸ガイドの方法: デュオのありガイドの方法
    サーボ モーター: 高い発電のサーボ モーター MPEE (um) S: 1.1+L/400 から
    MPEP (um) S: 1.4 から
    ハイライト:

    coordinate measuring machines

    ,

    optical coordinate measuring machine



    1.1 um施設からの極度の正確な3D等位の測定の機械精度



    特徴



    Metrokingシリーズ3D等位の測定機械は成長し、製造する高精度な測定機械の経験の反射です。多数の企業によって承認されて、Metrokingシリーズは高精度測定工業の典型的なモデルになります。それは標準的な部分の公式の施設そして測定の高精度な仕事の部分の測定およびカーブのスキャンのために、また合います。



    Metrokingシリーズ高精度CNC 3D等位の測定機械は花こう岩材料、有限な要素の設計を使用して、ガントリー構造は、安定性が高いおよび信頼性を保障します。



    花こう岩の十字ビーム、統合された機械基盤、コラムの働く段階およびZ軸は全閉鎖した組み立ての構造を形作りましたり、安定性が高く、低い変形および顕著な熱安定性の特徴を保障します。



    等位の測定機械がドライブ、連続したプロセスとして高度の柔らかい鋼線同期ギヤ ベルトを使用しているMetrokingシリーズ3Dの3軸線は騒音、速い設置および長いライフ サイクルを作成しません。



    Y軸はドライブが、中心の運転を使用して3軸線センター・ポジションに、高精度な線形スケール取付けられていると同時に軸線の動きのオフセットを抑制するデュオのありガイドの方法を最小にします聖職者の間違いを使用しています。



    高い発電のサーボ モーターを使用して、主として動作制御の性能を改善して下さい、大いによりよい加速、ブレーキをかけ、および急速なランニングを達成します。



    Metrokingシリーズ3D等位の測定機械は高性能の空冷方式を使用しています、Z軸は空気バランスとありましたり、設置の正確さを改善しましたり、また動きを信頼でき、滑らかにさせます。3つのレベルはフィルター システムを、保障しますガイドの方法の長いライフ サイクルを明確にします。高性能の送電線および引き縄を使用して、電子工学の安定性を保障します。



    Renishaw著動力を与えられる



    高度のRenishaw UCCシリーズ コントローラー

    3D等位の測定機械のための普遍的な制御

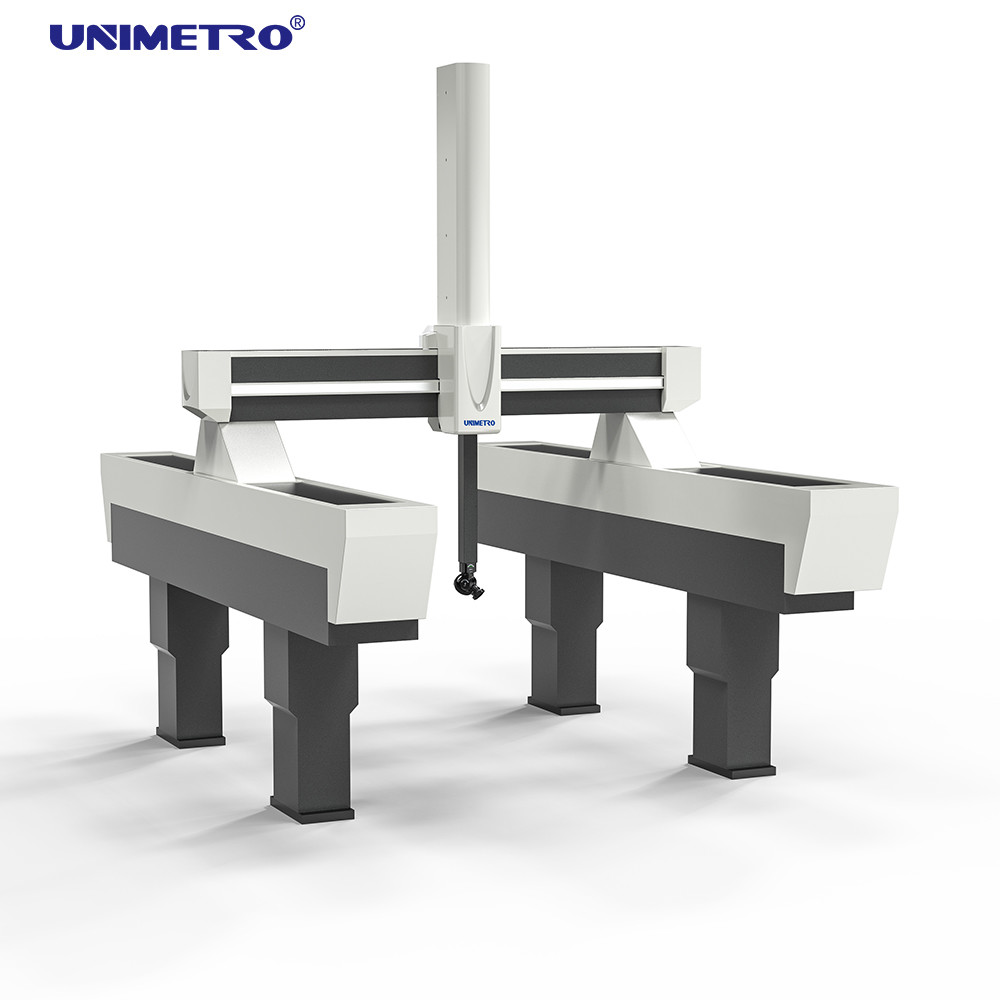

    極度の正確な3D等位の測定機械1.1 um座標の測定機械 0

    Metrokingシリーズ3D等位の測定機械は実線の制動機の調査と互換性があり、接触のタイプ スキャンは厳密に調べます。またレーザー ライン スキャンは、高精度なポイント走査ヘッドおよびLVシリーズ高リゾリューションCCDのデジタル光学視野の測定の頭部、高精度で複雑なカーブの高速スキャン(逆行分析)を達成するためにマイクロ次元の高精度な無接触測定厳密に調べます。



    変数



    モデル 軸線 測定の正確さ 次元 作業域 重量 最高のローディング
    Mrasuringの範囲 ISO10360-2:2001/GB/T16857.2-2006
    X Y Z S Lx Ly Lz Wx Wy Wz
    mm mm mm MPEE (um) MPEP (um) mm mm mm mm mm mm kg kg
    NCF553 500 500 300 1.1+L/400から 1.4から 1600 1400 2550 600 600 400 6000 300
    NCF564 500 600 400 1.2+L/400から 1.5から 1600 1600 2750 600 700 500 6200 350
    NCF575 500 700 500 1.4+L/400から 1.5から 1600 1800 2950 600 800 600 6800 500
    NCF686 600 800 600 1.4+L/400から 1.5から 1700 2000年 3150 700 900 700 7200 600
    NCF8106 800 1000 600 1.2+L/400から 1.5から 1900年 2400 3150 900 1100 700 7800 700
    NCF10126 1000 1200 600 1.5+L/400から 1.8から 2100 2800 3150 1100 1300 700 9800 800





    労働条件



    力の電圧:220V

    空気圧:0.7-1.0Mpa

    フィルター正確さ:0.3um

    エア・サプライ:0.12-0.45mの³ /min

    温度較差:18-22°C

    一時間毎の温度周期:1°C/h

    熱勾配:1°C/m

    相対湿度:55%-65%
