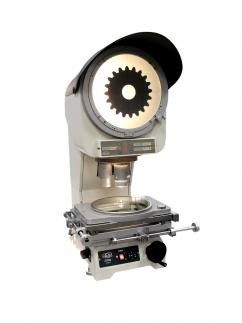

安定した構造のレンズのタレット3レンズとの光学投影検査器0.001mmの決断

安定した構造のレンズのタレット3レンズとの光学投影検査器0.001mmの決断

Stable Structure Optical Profile Projector 0.001mm Resolution With Lens Turret 3 Lens

商品の詳細:

起源の場所: 中国
ブランド名: UNIMETRO
モデル番号: UNPJ14A/14B

お支払配送条件:

最小注文数量: 1
パッケージの詳細: 木製のケース
受渡し時間: 15 の仕事日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 10
今すぐお問い合わせ
詳細製品概要
レンズのタレット: 含まれた レンズの選択: 10X、20X、50X、100X
RS232 コネクター: 含まれた スクリーンの直径: 300 mm
拡大の間違い: 0.08% 作業環境: 20℃±5℃の湿気 40%-70%RH



0.001 mmの決断の3レンズを取付ける光学投影検査器レンズのタレット



特徴



スマートな設計および安定した構造の容易な操作。



光源は高い明るさを使用して、長いライフ サイクル ハロゲン ランプは、優秀な照明および明確なイメージを提供します。



輪郭ライトは別の測定の条件のために適した2レベル、高低の明るさのために切替可能です。



段階のサイズの3つのモデルは選択のためで、別のサイズの部分の測定の条件を満たします。



プロジェクター箱の移動構造によって、Z軸の走行の範囲を拡大して下さい。



別の拡大に基づく焦点レンズは調節可能です。



、3レンズと埋め込まれて含まれている、レンズのタレットはユーザー拡大を容易に変えることができます。



第2測定ソフトウェアに接続するために含まれているRS232コネクター可能。



指定



スクリーン

スクリーンの直径:300mm

回転範囲:0 - 360度

回転角度の決断:1'

回転測定の正確さ:6'



働く段階



項目 小さい 媒体 大きい
段階のサイズ(mm) 350 x 240 400 x 280 450 x 286
測定範囲(mm) 150 x 100 200 x 150 250 x 150
集中の範囲(mm) 0 - 100 0 - 100 0 - 100
決断(mm) 0.001 0.001 0.001
正確さ 3+L/75um (Lは測定の長さ、単位です:mm)
最高。負荷(kg) 10 15 20



レンズ



拡大 10X 20X 50X 100X
眺めの範囲 φ30mm φ15mm φ6mm φ3mm
作動距離 74mm 69mm 63mm 41mm



拡大の間違い:0.08%



照明

輪郭ライト:24V150Wハロゲン ランプ

表面ライト:24V150Wハロゲン ランプ



労働環境

20℃±5℃の湿気40%-70%RH

次元(mm):410 x 650 x 1070

重量:90kg



適用



典型的な適用:自動車、シャフト、モーター軸受け、弁、ブレーキがかかるパッド、管、ダイバーター、ガス注入器;電子工学、コネクター、PCBの携帯電話カバー、次元および穴の測定のための出版物ボタン、;ゴム製企業、ゴム リング、ゴム製棒;ねじ、糸のために、機械、モーター刃、ギヤ、用具;時計および腕時計の企業、軸受け、ギヤ、表示器;航空、インペラー、電子部品、軸受け。
