決断: | 0.1 um | 仕事の段階のローディング: | 10kg |
---|---|---|---|
外のり寸法の絶対測定: | 0 - 100mm | 外のり寸法の増分の測定: | 0-750mm |
ハイライト: | 水平方向のプロファイルプロジェクター,投影検査器機械 |
特徴
機械基盤は高性能の鋳鉄を、安定性が高い老化するプロセスと使用している。
測定の紡錘は測定プロセスの間に保障する動きの安定性を正方形の設計を最大限に活用するのに使用している。
選択、満足の別の測定の条件のための多数の強力な付属品。
耳障りな光源は低電圧の利点とある赤外線発電機、現在、小型、長いライフ サイクル低く使用している。

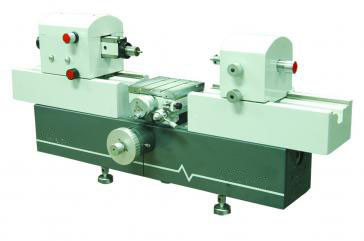

UNIDL-36Hの長さ測定機械は高精度な測定システムを使用し、高い測定の精密を提供する聖職者の主義と一致する。
シリーズは高精度および安定性の高性能の光学格子システムそして下位区分システムを、使用している。
強力なソフトウェアを含んで、温度の相違によって引き起こされた、自動読み込みエラーおよび間違いを償うことは分岐点機能を識別して含んでいた。
変数
測定範囲(mm):
外のり寸法:絶対測定の0 - 100の0-750を測定する増分
内のり寸法:小さい測定のホックを使用して、(最高。深さ12、最高の厚さ50):10-480
大きいホック(最大深さ50、最高の厚さ85を使用して):30-450
電気装置測定を使用して:電気測定のホックを使用して1-60は普遍的なホックを使用して、いつである14-112ある
決断:0.1um
正確さ:(温度20°C±0.2°C)
モデル | 外のり寸法の測定 | 内のり寸法の測定 |
JD36 | 0.3um | 0.7um |
JD36-H | 0.2um | 0.6um |
内部糸は直径の測定を集中させる:
小さいホックを使用して(小さい直径は13-30はである)
大きいホックを使用して、小さい直径は31-2 x (70 -壁厚さ)、ピッチである:0.5 - 6
外的な中心の直径の測定(mm):最高。200のピッチ1 - 6
測定力(N):0、1.5、2.5
価値表示間違い:
モデル | 外のり寸法の測定 | 内のり寸法の測定 |
JD36 | 2σ≤0.2um | 2σ≤0.4um |
JD36-H | 2σ≤0.1um | 2σ≤0.3um |
普遍的な働く段階:次元(mm)を取付ける、約160 x 160
走行範囲(0-100) mmの横断走行をを調節する高さ:25のmm
傾斜するY軸のまわり:±3程度、仕事の段階の回転:±4程度
仕事の段階のローディング:10kg
測定カバー内部直径一致次元:φ6H7
測定カバー棒および測定カバー内部一致の外的な直径:φ6g6
労働環境:温度20℃±0.5℃の湿気≤60%RH
重量:170kg
次元(mm):1060 X 390 X 450
会社情報
私達のClient&Agent
FAQ |
---|
Q1:工場または商事会社であるか。 |
A1:私達は工場および24時間の最も速い応答を与えることである。 |
Q2:主にあなたの会社は何であるか。 |
A2:私達は視野の測定機械、等位の測定機械、CMM&VMMのfixturesetcを作り出す主にべきである。 |
Q3:適切な指定を選ぶ方法か。 |
A3:私達に測定されるべきプロダクトの変化そしてサイズを言う限り私達の専門のチームは適した指定の計器の助言する。 |
Q4:カスタマイズされたサービスを受け入れるか。 |
A4:確実でであって下さい!私達はだけでなく、典型的な機械、顧客の必要性にカスタマイズされるまた機械を提供してもいい。 |
Q5:あなたの保証期間は何であるか。 |
A5:私達のプロダクト保証期間は1年である。私達の製品品質は非常に安定して、私達は持っている ある壊れやすい部品でたくさん改良される。私達の製品品質の安心できる。 |
