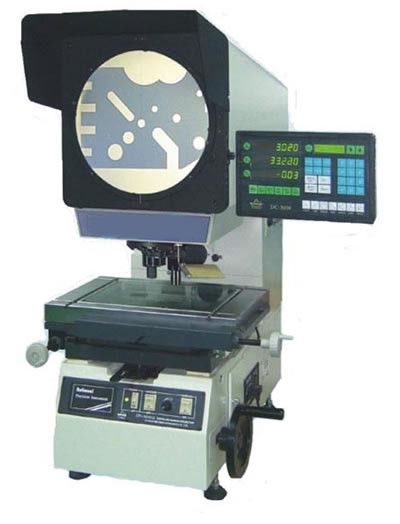

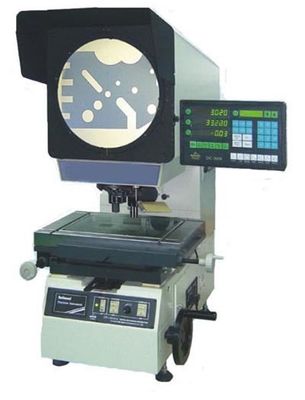

切替可能なレンズの光学投影検査器のプログラム可能なZ軸90mmの光学コンパレーター

切替可能なレンズの光学投影検査器のプログラム可能なZ軸90mmの光学コンパレーター

Switchable Lens Optical Profile Projector Programmable Z Axis 90mm Optical Comparator

商品の詳細:

起源の場所: 中国
ブランド名: UNIMETRO
モデル番号: UNIPJ-3000CZ

お支払配送条件:

最小注文数量: 1
パッケージの詳細: 木製のケース
受渡し時間: 20の仕事日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 10
今すぐお問い合わせ
詳細製品概要
フィート スイッチ: 利用可能 RS232 関係: 利用可能
補償: 線形補償かセクション線形補償 決断(X 軸、Y軸): 0.5um
スクリーン・サイズ(mm): Ф312 によって使用される range>Ф300 照明: 24V/150w ハロゲン ランプ



切替可能なレンズの光学投影検査器のプログラム可能なZ軸90のmm



特徴



UNIPJ-3000CZシリーズ光学投影検査器は高性能および安定した機能の光学計器です。シリーズはフィート スイッチおよび速く測定およびデータ出力を保障する、および高性能あります多数機能数値表示装置DC3000と。



UNIPJ-3000CZシリーズ光学投影検査器は3レンズのために利用できるレンズを取付けるための切替可能な版とあります。測定プロセス拡大の間に変更が要求されれば、ユーザーはただ提供します大いに高性能をレンズを、これ変えるかわりに版を転換する必要があります。



UNIPJ-3000CZシリーズ投影検査器は苦境の段階の構造を使用しています。ユーザーは集中のための光学箱を動かします。大いにより重いローディングの機能を提供するかどれが働く段階に。また段階旅行サイズは従来のモデルより大いに大きくて可能です。



DC3000数値表示装置



切替可能なレンズの光学投影検査器のプログラム可能なZ軸90mmの光学コンパレーター



DC3000はユーザーのための強力な測定機能を提供しています:



1. ポイント、ライン、円、角度、間隔、長方形、ねじ等のようなイメージ要素の測定し、前もって調整し、そして構築。

2. 相殺される座標。

3. フィートのスイッチまたは端の探知器のために利用できる。

4. 利用できるユーザー・プログラム、イメージ要素または軸線の読書を印刷できる印刷機能。

5. PCに線形スケール読書を出力できるRS232出力機能。

6. ユーザー プログラミング機能、ユーザーは同じ工作物の繰り返す測定を大いにより速く作る測定のステップを記録できます。

7. 倍数は、北極および長方形の軸線利用できる、タイプの株式会社およびABSのmm/inchスイッチを調整します。

8. 線形補償か利用できるセクション線形補償。

9. 永久的な要素の貯蔵の記憶、一時的な10の100グループ。



変数



指定



モデル   UNIPJ-3015CZ UNIPJ-3020CZ UNIPJ-3025CZ
ワーク テーブル 金属のテーブルのサイズ(mm) 354*228 404*228 450*280
ガラス テーブル(mm) 210*160 260*160 306*196
X軸、旅行(mm) 150 200 250
Y軸旅行(mm) 100 100 150
Z軸旅行(mm) 100つ 100つ 100つ
重量 (kg) 170 175 180
次元(L*W*H) (mm) 780*810*1120 780*810*1120 780*810*1120
測定の正確さ (um) (3+L/75) (3+L/75) (3+L/75)



決断(X軸、Y軸) 0.5μm



プロジェクター スクリーン スクリーン・サイズ(mm) Ф312によって使用されるrange>Ф300 (十字ラインと)
スクリーンの回転式範囲 0°~360°
回転式角度の決断 1 ‵か0.01°



レンズ 拡大 10X (選択) 20X (選択) 50X (選択) 100X (選択)
目的の眺め(mm) Ф30 Ф15 Ф6 Ф3
作動距離(mm) 77.7 44.3 38.4 25.4
Max.Workpieceの高さ 90mm 90mm 90mm 90mm
数値表示装置システム 英語で現われるDC-3000多機能のデータ処理システムがデータを集め、ポイント、ライン、円、角度および間隔を測定するのに使用することができます。
照明 伝達および反射の照明:24V/150wハロゲン ランプ。
110V/220V (AC) 50/60Hz合計power=400W
冷却 ファンによって
付属品 ミニ プリンター(選択)、端の探知器(選択)、M2Dソフトウェア(選択)は等、投影検査器のための付属品を詳細については参照します
推薦された支持テーブル ローディングweight>250kg
次元:800 (L)*550 (H)*650 (W) mm
