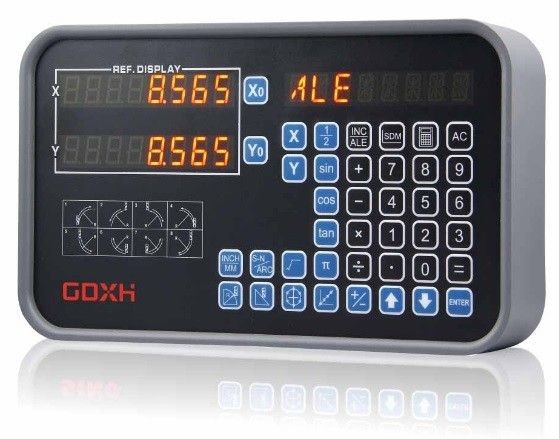

EMC設計、線形補償、ノイズ耐性を備えた2軸デジタル読み出しシステム、モデルXH-2E

研削盤、中ぐり盤、測定器などミクロン単位の精度が要求される用途では、機械本体の構造だけで必要な精度を達成することはコストがかかり、困難です。

XH-2E シリーズ 2 軸デジタル読み取りシステムは、非線形誤差補償を組み込むことにより、コスト効率の高いソリューションを提供します。この高度な機能は、CNC マシン コントローラーで使用される補正方法と同様に、高価な機械的変更を加えることなく、表示精度を大幅に向上させます。

XH-2E シリーズには、トランスデューサー信号入力用の高度な 3 段ノイズ フィルターが組み込まれており、広い周波数帯域幅 (1kHz ～ 1000MHz) にわたって包括的なノイズ減衰を実現します。

当社の PCB およびコンポーネントのレイアウトは、ノイズ耐性と EMC 性能を最大化するために確立されたガイドラインに厳密に従っています。このシステムはリニア電源を利用して、最適なパフォーマンスと電源干渉に対する保護を保証します。

XH-2E シリーズは、メンブレン スイッチ製造業界で最高品質のメンブレン フィルムとして認められている、英国 AUTOTYPE Ltd. の Autotex シリーズ ポリエステル フィルムを採用しています。

このプレミアム素材は、一般的な工業用溶剤に対して優れた耐薬品性を備え、スイッチの最小期待寿命 100,000 回を実現します。

XH-2E エンクロージャは完全に密閉されており、EDM 加工プロセスからの粉塵や冷却剤の蒸発ガスなどの危険な作業現場の環境から内部電子機器を保護します。

密閉環境での過熱を防ぐために、このシステムは効率的な熱放散のために金属製のフロント プレートとパネルを採用し、超低温度上昇トランスによって補完されています。

グラインダー用途には高精度かつ解像度 (1μm) のディスプレイが不可欠です。ただし、特に大型グラインダーでは、動作中の機械の振動によって表示桁が切り替わる可能性があります。

革新的な振動フィルタ機能により表示が安定し、快適で安定した読み取り値が得られるため、人的ミスが軽減され、作業効率が向上します。
