詳細情報

DIMENSION サイズ:	17509201700mm	正味重量:	450kg
X/Y 旅行:	400×300	精度:	≤2.5+L/200um
繰り返し可能性:	±2.5um
ハイライト:	光学視野の測定機械 , 450kg視野の測定機械 , 堅い酸化視野の測定機械

製品の説明

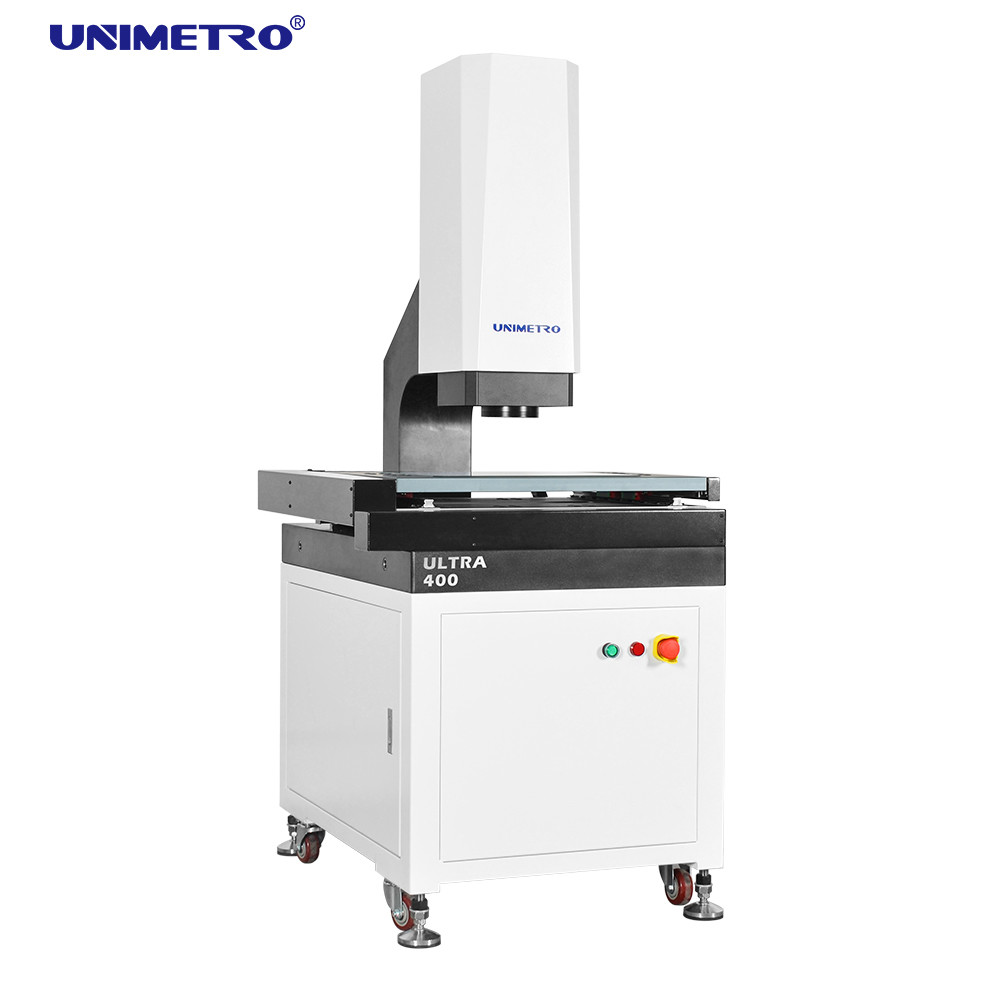

硬酸化表面処理装置付きの 450kg オプティカルビジョン測定機
私たちの自動視力測定機ULTRAシリーズは,三軸自動モーター制御でGD&T測定のために開発された高精度完全自動視力測定機です.オートマティックフォーカス線形と幾何学的次元を迅速かつ正確に測定するために,ハードウェアとソフトウェアの構成の自動移動.

特徴

● グラニットの基礎と柱は極めて安定しています.
● アルミ製の作業台で,動き制御が迅速で柔軟に反応します.
● 硬い酸化表面加工の防傷作業ステージ
● 精密な線形ガイド,磨きボールスクリュー,ACサーボモーターなどで標準で,運動システムの精度と安定性を保証します.
● モーション制御を組み込み,インテグレート制御システムと,照明と線形スケール表示などのすべての信号制御により,機械の性能が極めて安定しています.
● XYZ 3 軸 CNC 自動制御と正確な位置付け
● 0.1 um 高精度のグラス線形スケールで,システムの位置付け精度と測定精度を保証します.
● GIGA 高解像度のカラーカメラにより,明確な観測と正確な測定の必要性を満たす.
●6.5倍高解像度のクリックズームレンズ,正確な倍数と1倍ピクセル修正のみが必要です.
● プログラム可能な表面5リング8区画LED冷たい照明とコンートLED並列照明と内蔵されたインテリジェントライト調整自動で 8 区画の明るさを制御し,知的に 256 レベルの明るさ調整を実現することができます.

パラメータ

モデル		ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
X/Y軸移動 (mm)		300×200	400×300	500×400	600×500
Z軸移動		200mm (顧客の要求に応じて上げることができます)
X/Y/Z-3軸線形スケール		ガラス線形スケール解像度: 0.1um
誘導モード		精密な線形ガイド,ダブルトラックダブルスライダーガイド
動作モード		ジョイスティックコントロールマウス操作自動検出プログラム
精度		XYZ軸:≤2.5+L/200um
繰り返し可能性		±2.5um
ビデオシステム	CCD	高解像度1/3インチカラーCCDカメラ
	レンズ	6.5X 継続クリックズームレンズ. 光学拡大: 0.7X-4.5X. ビデオ拡大: 26X~172X (モニター)
照明システム	輪郭	LED並列コンートライト
	表面	0~255 ステップレス調節可能な5リング8分割LED表面照明
拡大		0.7X~4.5X
測定ソフトウェア		UNIMETRO 2D 全自動測定ソフトウェア
負荷容量		±2.5um
労働環境		25kg
電源		温度20°C±2°C,湿度範囲<2°C/h,湿度30~80%,振動<0.002g,<15Hz
D次元 (WDH) (mm)		220V/50Hz/10A
D次元 (WDH) (mm)		16007801700	17509201700	1900×1080×1700	105012801700
純重量 (kg)		380	450	600	800

ソフトウェアの特徴

● ULTRAシリーズは,External-Array RationalVue複合材料測定ソフトウェアにより,強力な2D/3d複合材料測定機能を提供できます.
● 操作インターフェイスがシンプルで分かりやすいので,測定がよりシンプルで効率的です.
● 自動測定プログラムを設定して,効率的かつ迅速にバッチ測定を完了できます.

ソフトウェア機能
UNIMETRO INSPECT3Dソフトウェアは,ユーザーフレンドリーUI,学習が簡単,強力な機能で,ユーザーが迅速かつ正確な測定を達成することを可能にします. ソフトウェアは,完全な英語言語UIを提供しています.新しい言語の発達も可能にします.

適用する


自動車部品	模様	ハードウェア	電子部品

会社情報

私たちのクライアント&エージェント

よくある質問
Q1: 工場か貿易会社ですか?
A1: 私たちは工場で,24時間以内に最も迅速な返事をします.
Q2: あなたの会社は主に何をするのですか?
A2: 私たちは主にビジョン計測機,座標計測機,CMM&VMM装置などを製造しています.
Q3:適切な仕様をどのように選ぶか?
A3: あなたが私たちに種類とサイズを教えて,測定される製品の限り,私たちの専門チームは適切な仕様の計測器をあなたに助言します.
Q4:カスタマイズされたサービスを受け入れるのですか?
A4: 保証してください!私たちは典型的な機械だけでなく,顧客のニーズに合わせた機械も提供できます.
Q5:保証期間は何ですか?
A5: 当社の製品の保証期間は1年です. 当社の製品の品質は非常に安定しており,いくつかの壊れやすい部品で非常に改善しました. 当社の製品の品質に安心できます.

タグ:

起源の場所:	中国広東
ブランド名:	Unimetro
証明:	CE ISO
モデル番号:	U400

最小注文数量:	1セット
価格:	usd14950-usd17500/set
パッケージの詳細:	木の場合
受渡し時間:	15営業日
支払条件:	T/T
供給の能力:	1ヶ月あたりの30セット
