二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械

基本情報
起源の場所: 東莞
ブランド名: UNIMETRO
モデル番号: OMQ100
最小注文数量: 1
価格: Discussible
支払条件: T/T
詳細情報
Z軸の移動範囲: 45 mm 範囲: 83*55mm
外のり寸法: 500*380*750mm 重量: 28 KG
ベアリング: 3 倍率: 0.088X
精度: ± (3+L/50) 最低の表示装置: 0.0001mm
Z軸の作動距離: 120mm イメージセンサー: 6つのmegapixelの産業カメラ
ハイライト:

視野の測定機械

,

視野の測定システム


製品の説明

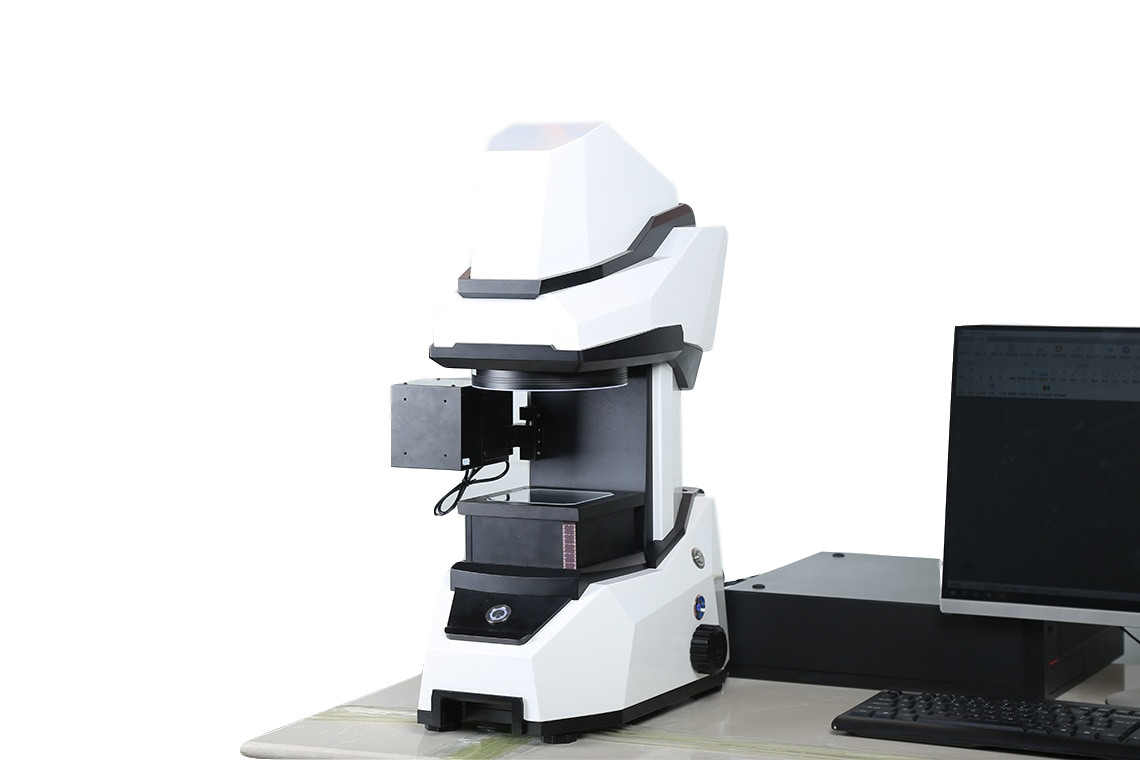

OMQ100シリーズ1ボタンの計器

良質1ボタンの計器の視野の測定機械容易な測定の工場






プロダクト プロフィール

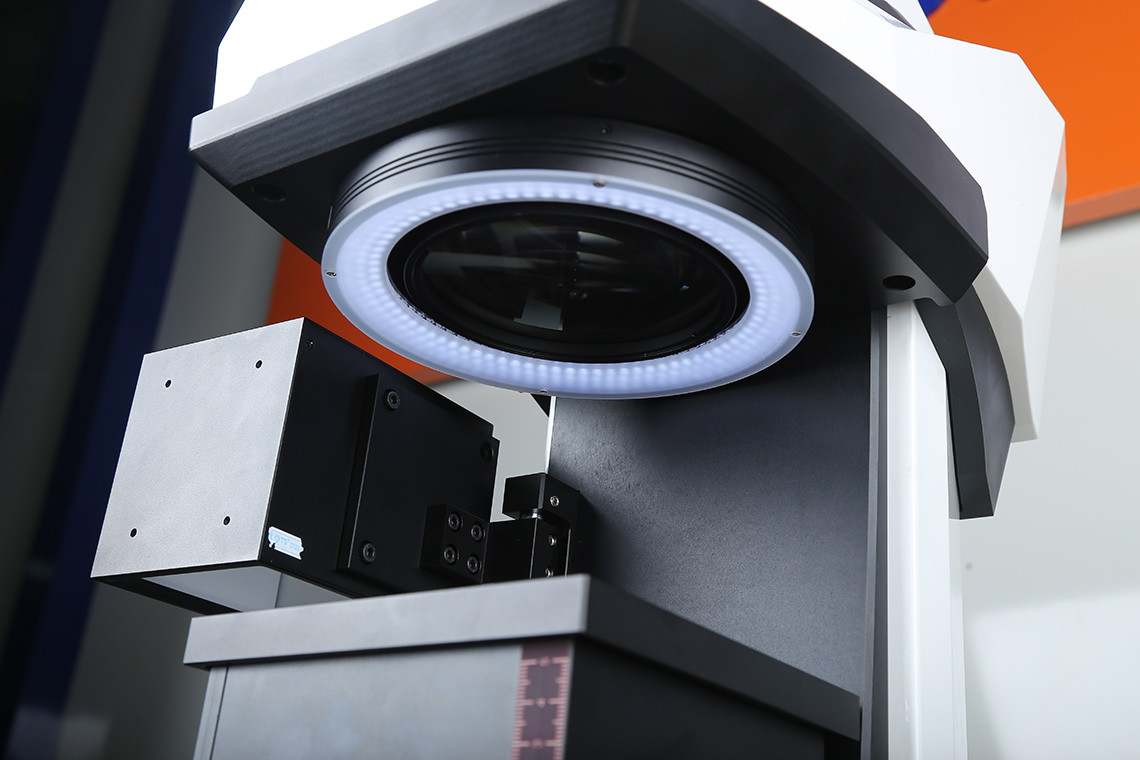

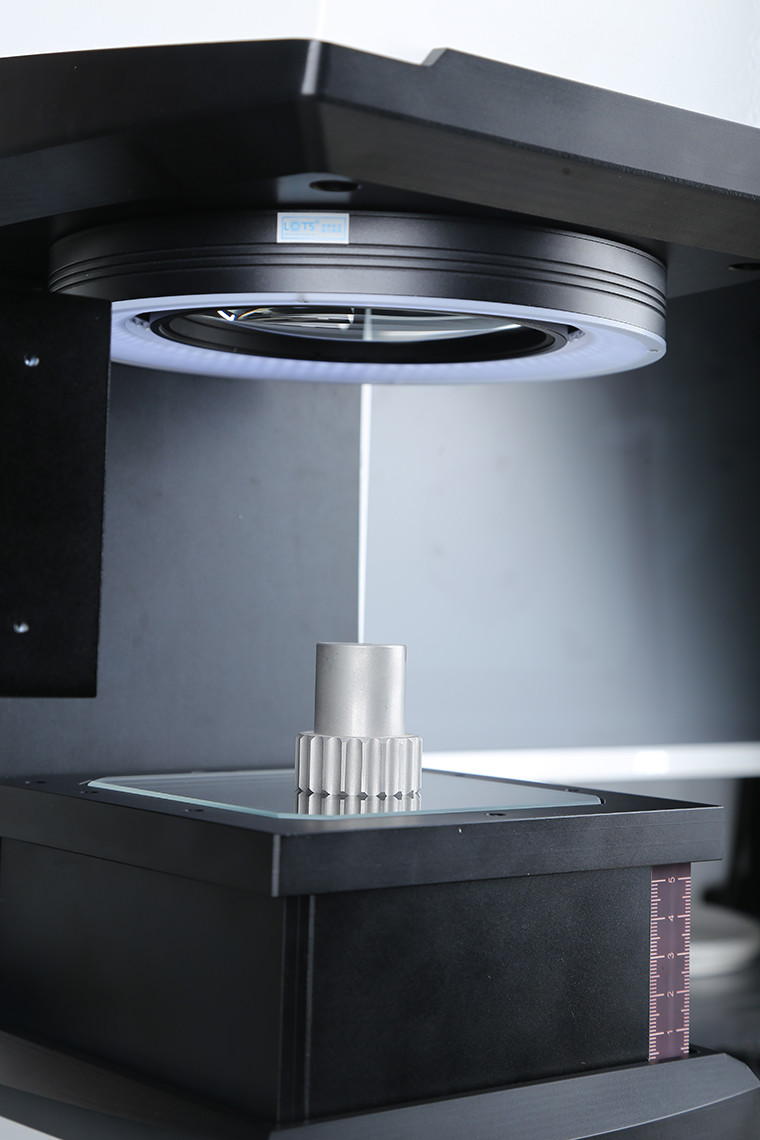

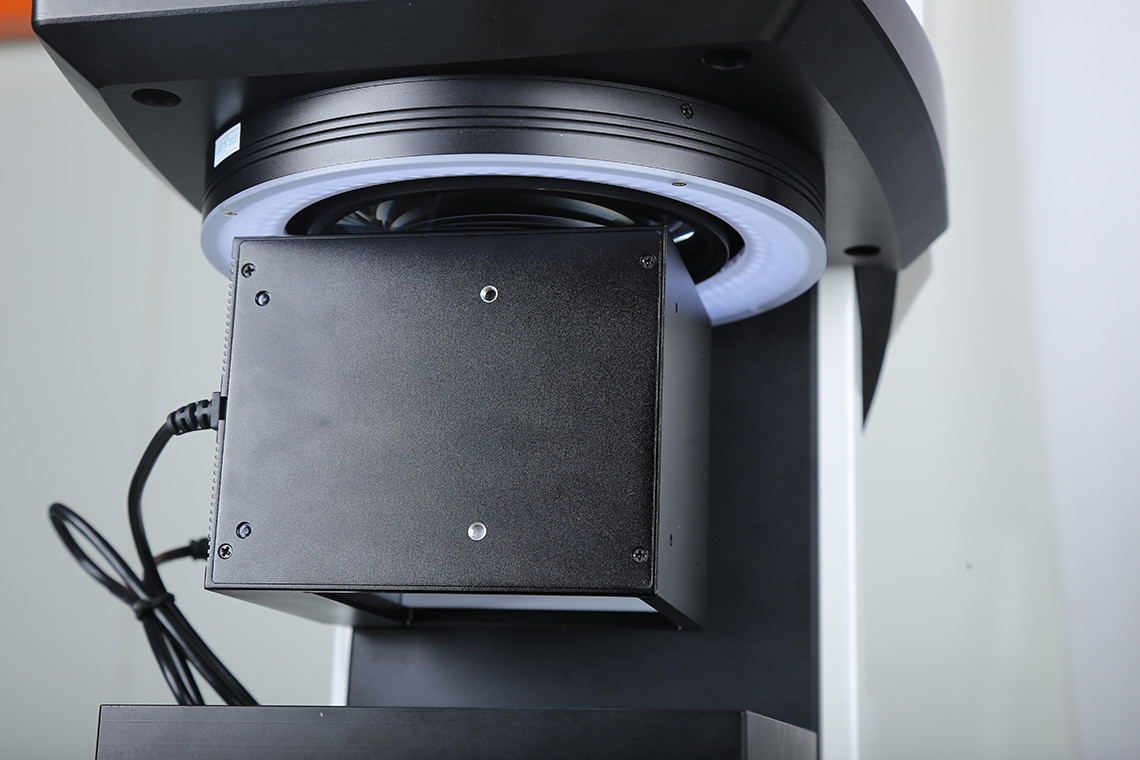

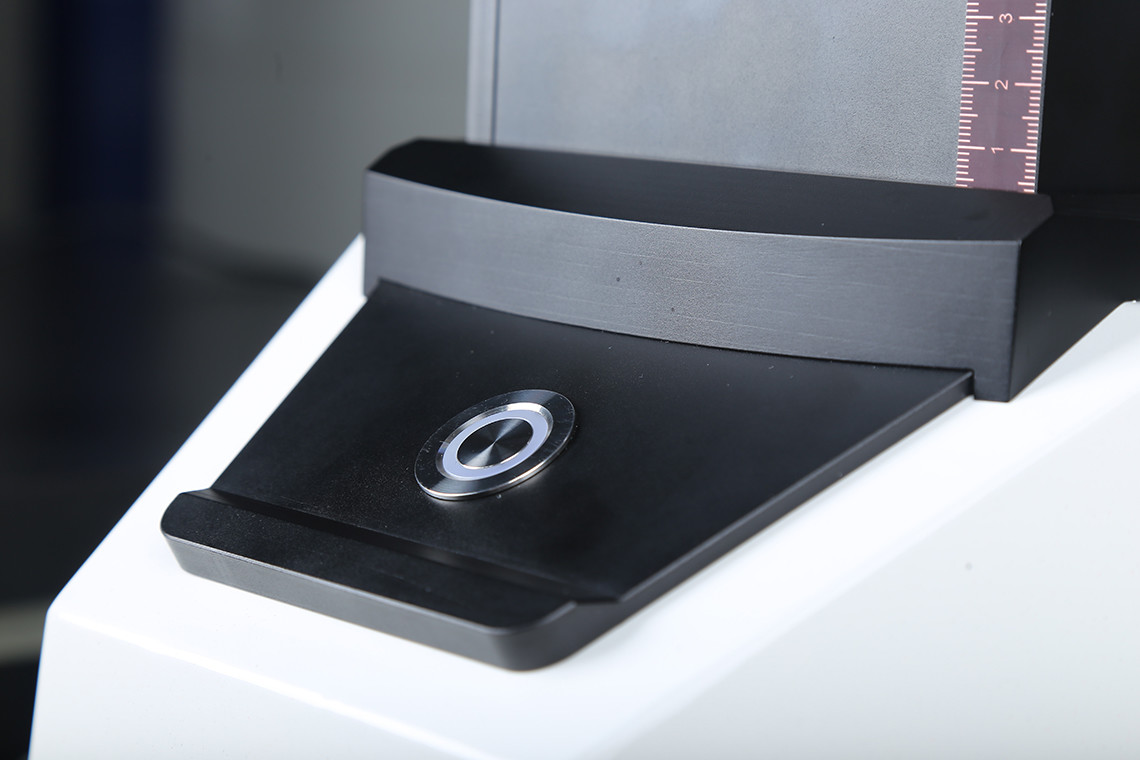

高精度のイメージ分析のアルゴリズムと結合され、1ボタンのフラッシュの測定法に統合される二重telecentric高解像の光学レンズが付いているOMQ100シリーズ1ボタンの計器。器械は自動的に測定対象を見つけることができましたり工作物の形に従って型板、測定の評価および報告書作成に一致させます。それはただ1ボタンの速く、正確な測定を実現するために起動キーに触れる必要があります。



二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 0 二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 1


プロダクト利点

従来の計器は、プロジェクター、イメージの計器、用具の顕微鏡、型彫機、バーニヤ カリパス、マイクロメートル、等のような異なった測定の結果、複雑なデータ統計量管理、等に、測定対象の時間のかかる位置のような測定の多くの問題に、長い回分式操業の時間置く、起源異なった検査官導きます直面しています。

OMQ100一連の1ボタンの計器は検出の従来の計器の困難な問題を解決します。利点は次の通りあります:


●の自動一致
プロダクトの同じ部門は測定するとき一度プログラムされ、永久に貯えられ、そして自動的に一致します。
●の自動測定
それはマニピュレーターの腕に自動測定を実現するために協力できます。
●の簡単な口径測定
1つの機能口径測定のキーだけ必要複数の角度の、全方向性および全分野の口径測定によって測定の正確さを保障するためにです。
使いやすい
人間化され、理性的なソフトウェア設計、使いやすい学ぶこと容易な使いやすいたくさんのユーザー操作のない;
●の測定機能
ポイントとライン間のポイント、ライン、円、アーク、角度、間隔、ラインと円間の間隔、等の二次元の測定。
オートセーブするデータ
測定の結果はプロダクトの測定、バッチ番号および他の情報の日付を含むコンピュータに自動的に、救われます。
●の輪郭のスキャン
すぐにスキャン輪郭および輸出DXFファイル。





測定ソフトウェア



ソフトウェア インターフェイス



二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 2



                                                       ソフトウェア本管インターフェイス





測定モード

測定モードはすぐに自動的に1つのキーのセットの測定の型板を捜すことができ、そして正確にバッチを測定する単一の工作物の測定および複数の工作物の測定に分けられます。


適用分野



OMQ100シリーズ1ボタンの計器は機械類、電子工学、型、射出成形、ハードウェア、ゴム、低電圧の電化製品、磁気、コネクター押す、材料、精密コネクター、ターミナル、携帯電話、家庭用電化製品、プリント基板、医療機器、時計、ナイフおよび他の分野で使用することができます。


二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 3  二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 4
                                       移動式ガラス3Cハードウェア

二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 5  二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 6
                                          ギヤ医学の骨の釘

二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 7  二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 8
                           ばねおよびシーリング リングRFID電子札

二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 9 二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 10 二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 11 二重Telecentricの高解像の光学レンズが付いている1台のボタンの視野測定機械 12



指定

モデル
OMQ100M
OMQ100C
OMQ100D
Z軸の移動範囲(mm)
45
60
範囲(mm)
83×55
83×63
83×63/40×30
外のり寸法(mm)
500×380×750
重量(kg)
28
30
忍耐(kg)
3

イメージ センサー

6つのmegapixelの産業カメラ

12のmegapixelの産業カメラ
0.088X:12のmegapixelの産業カメラ
0.176X:12のmegapixelの産業カメラ
カメラ レンズ
二重telecentric光学レンズ
二重レートの倍のtelecentric光学レンズ
拡大
0.088X
0.088X+0.176X
正確さ(μm)
± (3+L/50)
± (2.5+L/50)
0.088X:± (2.5+L/50)
0.176X:± (1.5+L/50)
最低の表示装置(mm)
0.0001
Z軸の作動距離(mm)
120

光源
200レベルのプログラム可能な光源。
201 - 輪郭ライト:telecentric平行光源。
表面ライト:リング光源(任意、外的同軸ライト)
画像処理
IVT視野OneKey
ソフトウェア
温度:22℃±2℃湿気:30~80%
仕事の環境
振動:<0>
電源
220V/50Hz



選択の細部:
● OMQ100Mの任意一致:

12,000,000台の産業カメラ(範囲:83 x 63)、20,000,000台の産業カメラ(範囲:100)

OMQ100Cの任意一致:20,000,000台の産業カメラ(範囲:100)

OMQ100D-0.088Xの任意一致:20,000,000台の産業カメラ(範囲:100)
20,000,000台の産業カメラ(範囲の●の選択:100):(+3+L/50)
●の標準的なブロックはテストの下のプロダクトとして使用されます。
