| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE ISO |
| モデル番号: | ピーク |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 10~20days |
| 支払条件: | L/C、T/T |
| 供給の能力: | 30 1ヶ月あたりに |
| Dimension: | 960*710*1075mm | Measuring range: | 400*300*200mm |
|---|---|---|---|
| Accuracy: | 3+L/200um | Repeatability: | 3um |
| Weight: | 380kg | Camera: | Industrial grade CCD camera |
| Lens: | 0.7-4.5X | Working distance: | 108mm |
| Linearscale resolution: | 0.0005mm | Warranty: | 24 months |
| ハイライト: | Vmm機械を測定する2.5dイメージ,プログラム可能なVmm機械,380kg Vmm機械 |
||
ハードウェア構成
• 3軸0.5um分解能リニアスケール
• 高性能オートフォーカス機能
• アルミニウムワークステージと硬質アルマイト処理
画像測定装置の用途
1) PEAKシリーズ画像測定装置は、Omronファイバー測定センサーの全ラインと互換性があり、以下を提供します。より多くの精密測定要件の可能性。

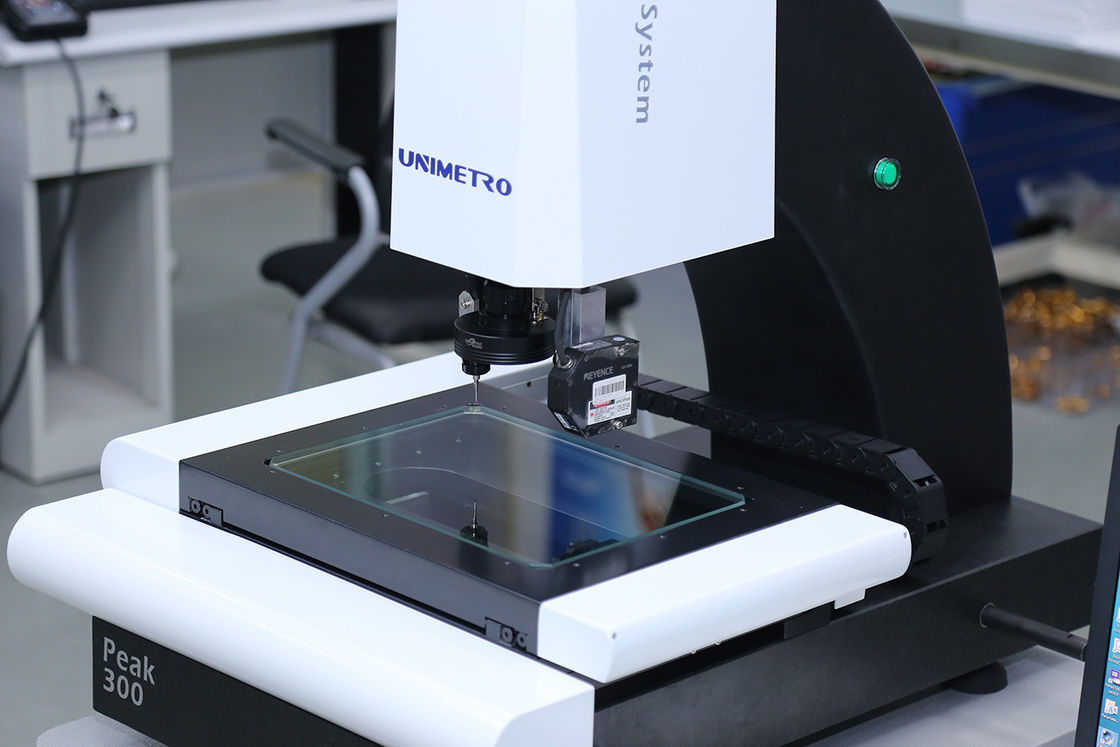

5) PEAKシリーズ画像測定装置は、オプション構成としてRenishawタッチプローブと互換性があります。ユーザーは、1台の機械で2Dおよび3D測定機能を簡単に実現できます。
6) ソフトウェアは、光学レンズとタッチプローブ間のオフセットを計算し、すべての測定結果が1つの座標系内にあることを確認します。測定結果は、リバースエンジニアリング用の3D図面として出力できます。
ソフトウェア機能
パラメータ

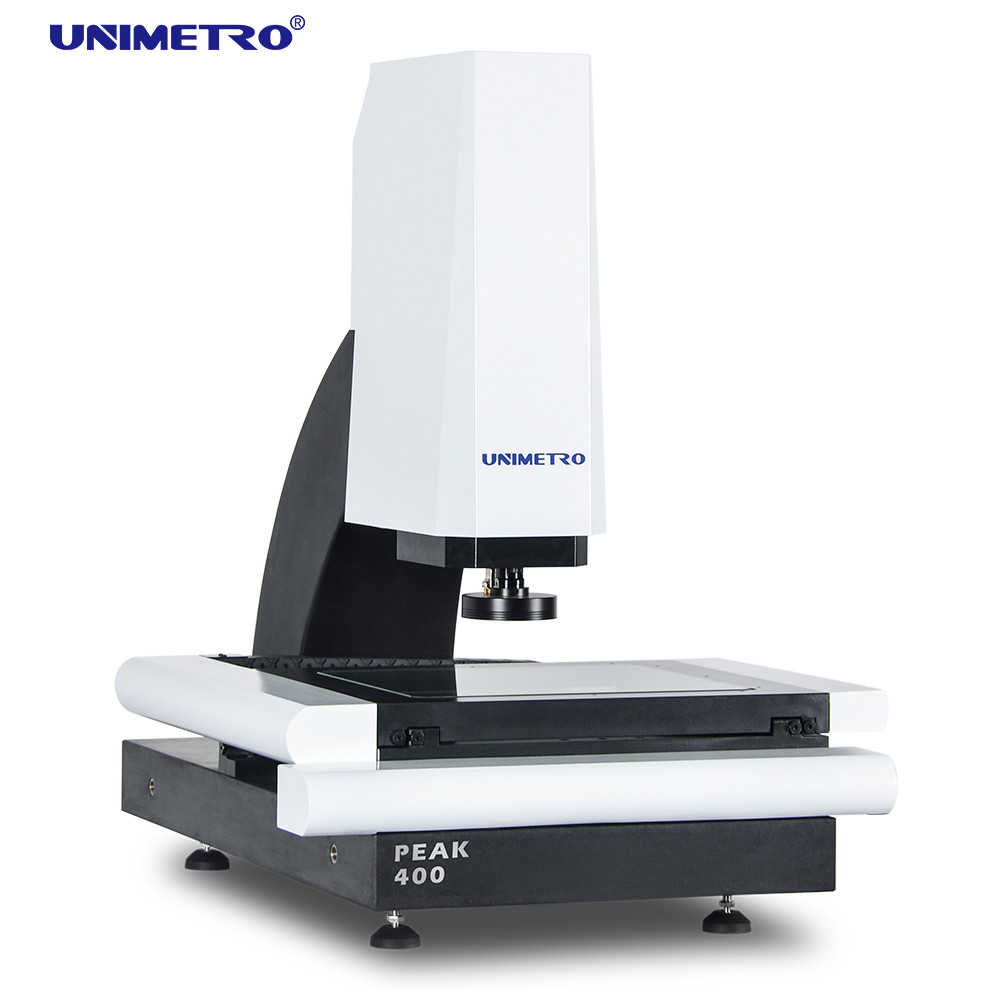

| モデル |
PEAK 300 |
PEAK 400 |
|
寸法（mm）（L * W * H） |
850 * 655 * 1075 |
995 * 795 * 1080 |
|
測定範囲（mm）（X * Y * Z） |
300 * 200 * 200 |
400 * 300 * 200 |
|
精度（μm） |
3 + L / 200 |
3 + L / 200 |
|
再現性（μm） |
3 |
3 |
|
重量（kg） |
190 |
275 |
|
カメラ |
工業グレードのアナログCCDカメラとSV2000Eビデオカード |
|
|
レンズ |
手動デントズームレンズ0.7-4.5X / 0.7-4.5X手動ズームレンズ、信号フィードバック付き（オプション）/オートズームレンズ（オプション） |
|
|
倍率 |
18-188X（カメラとレンズの組み合わせによって倍率範囲が異なります |
|
|
FOV |
8.1-1.3mm（カメラとレンズの組み合わせによってFOV範囲が異なります） |
|
|
作動距離 |
80mm |
|
|
リニアスケール分解能 |
0.5um |
|
|
照明 |
プログラマブル3リング、8セクション表面リングライト、プログラマブル平行コンターライト |
|
会社情報
クライアントとエージェント
| FAQ |
|---|
| Q1：あなたは工場ですか、それとも商社ですか？ |
| A1：私たちは工場であり、24時間以内に最も迅速な返信をいたします。 |
| Q2：あなたの会社は主に何をしているのですか？ |
| A2：主にビジョン測定機、座標測定機、CMM＆VMMフィクスチャなどを製造しています。 |
| Q3：適切な仕様を選択するにはどうすればよいですか？ |
| A3：測定する製品の種類とサイズをお知らせいただければ、当社の専門チームが適切な仕様の測定器についてアドバイスいたします。 |
| Q4：カスタマイズされたサービスを受け入れますか？ |
| A4：もちろんです！典型的な機械だけでなく、お客様のニーズに合わせてカスタマイズされた機械も提供できます。 |
| Q5：保証期間はどのくらいですか？ |
| A5：当社の製品保証期間は1年です。当社の製品品質は非常に安定しており、いくつかの壊れやすい部品について大幅に改善しました。当社の製品品質についてはご安心ください。 |
