ISOは大きい測定範囲のイメージの計器を承認した

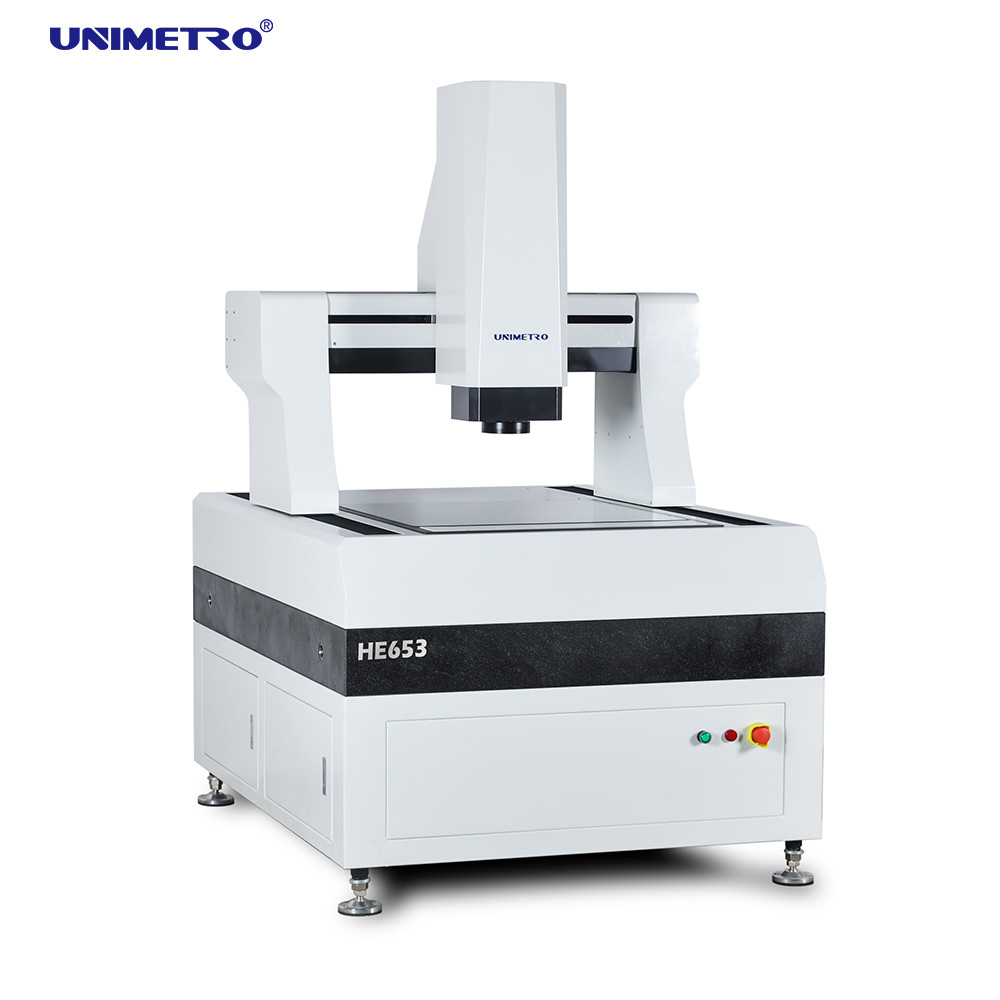

高性能の大きい測定範囲のイメージの計器/VMM





彼は高精度および大規模な測定のためにシリーズ ガントリー タイプ フル オートマチックのイメージの計器特に設計されている。それは十分に測定の仕事を固定保つために閉鎖した移動式橋構造を採用する。それは高精度および高性能効果的にさまざまなプロダクトの幾何学的な変数を検出するために組織的に結合する。それは企業で主にのような使用される: PCBのサーキット ボード、銅の覆われた積層物、板ガラス、液晶モジュール、ナイフ型、絶縁体、精密薄板金等。

ハードウエア特徴

>>採用された全閉鎖したフレーム移動橋構造は、測定の工作物、大きい忍耐容量および良い業績の性能を固定した。
>>高い剛性率および高精度を保障するために機械設計に有限な要素分析の技術を機械構造もたらしなさい。
>>等級000の花こう岩の大理石の基盤、高力、耐食性およびよい安定性。
>>酸化アルミニウムの表面処理の仕事台---速く、適用範囲が広い行為制御、耐久および美しい。





構成

>>開いた耳障りな定規、決断0.1um、高精度およびよい安定性。
>>精密線形ガイド・レール、粉砕機およびACサーボ モーターの球ねじ機械システムの正確さの位置の安定性を保障するため。
>> 2Mピクセル高精細度色のGigaのデジタル カメラは明確な観察および安定した測定の条件に合う。
>> 6.5X高精細度の光学レンズ、正確な自動ズームレンズ、速い一度ピクセル口径測定。
>>平行LEDの輪郭の光源のプログラム可能な8つのセクションLED面光源（緑か白い）。
>> CNC制御、close-loop AC Servoのドライブ、ジョイスティック、マウスまたはキーボード制御。





3D測定のためのイメージの計器の任意Multi-sensor

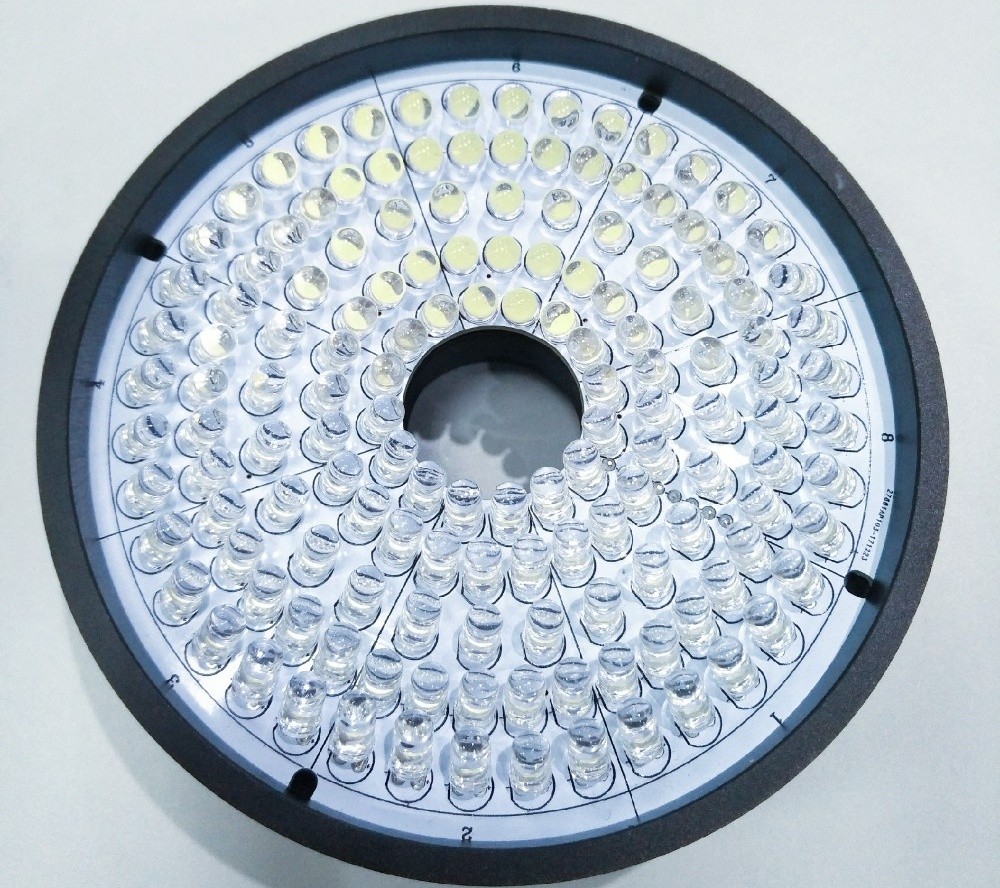

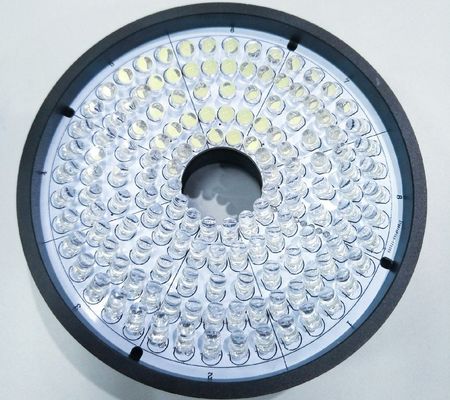

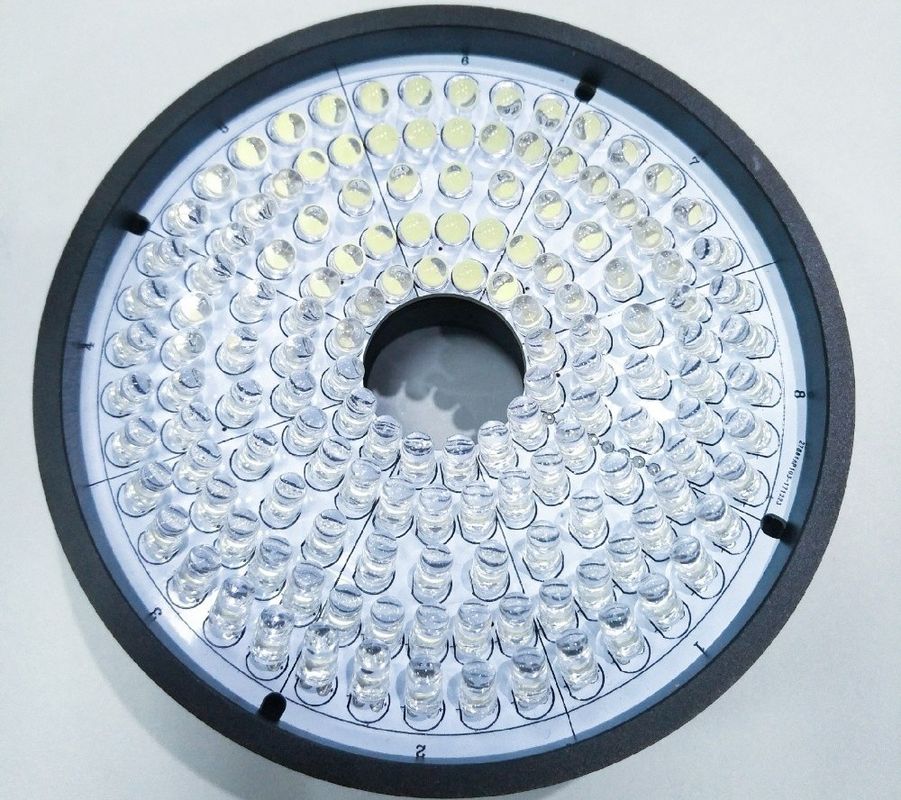

照明:4/8/40のセクションLED表面リング ライト;48のセクション4はLEDリング ライトを着色する;動産4はLEDリング ライトを着色する

レンズ:手動凹まされたズームレンズ;自動ズームレンズ、同軸ライトが付いている手動凹まされたズームレンズ;同軸ライトが付いている自動ズームレンズ。

接触調査:Renishaw MCPのキット、測定の間違い <>

レーザー センサー:KEYENCE無接触レーザー センサー;白色光の測定センサー。

変数

モデル	彼652	HE862	HE1080	HE1210	HE1512	HE1812
XのY旅行（mm）	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z軸旅行（mm）	200 （顧客の条件に従って上がることができる）
積載量	およそ35のkg
次元（mm）	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
重量（kg）	1500	1800	2900	3200	4400	4800
決断	0.5μm （選択のための0.1um）
	カメラ	2M HD GIGAのデジタル カメラ
	ズームレンズ	専門の自動ズームレンズのズームレンズの拡大:1~10X
	ビデオ拡大	18~195X （指定カメラの異なったモデルに従って、拡大は変わる;実際の拡大は測定されたデータに応じてある）
	FOV	8.1~1.3mm （カメラおよびレンズの異なった一致の機構に従って、視野はそれに応じて変わり、実際の視野は測定されたデータに応じてある）
	Accuracy*	≤ （3+L/200）のμm
照明	プログラム可能な5リング8セクションLED表面の照明（40のセクションは選択のためのライト、同軸ライト、移動可能な多色リング ライトを鳴らす）
