| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | HEシリーズ |
| 最小注文数量: | 1セット |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 20~25days |
| 支払条件: | L/C、T/T |
| 供給の能力: | 10 |
| 製品名: | 視野の測定システム | 寸法: | 1900*1480*1750mm |
|---|---|---|---|
| 測定範囲: | 800*1000*200mm | 精度の測定: | 3+L/200um |
| 再現性: | 3um | 線形スケール解像度: | 0. 1m |
| Driving System: | CNC control,close-loop AC Servo driving system,joystick,mouse or keyboard control | Illumination: | Programmable 8 sections LED ring light parallel LED contour light |
| ハイライト: | 大きい視野の測定機械,閉じたループが付いている視野の測定機械,視野の測定機械サーボ モーター |
||

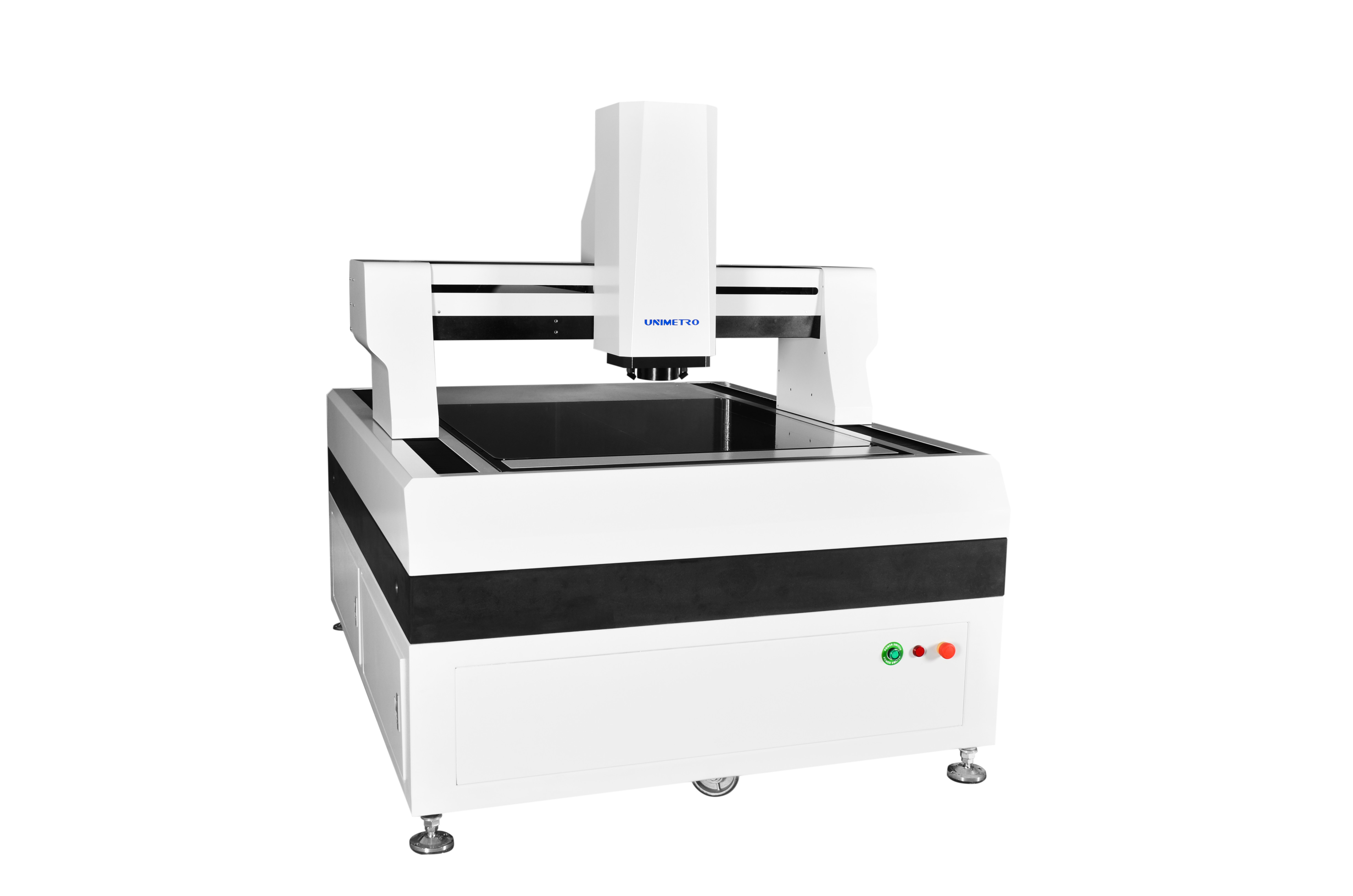

高効率のLarge Size Vision測定システムシリーズは,高精度で大規模測定のために特別に設計されています.測定作業を固定するために完全に閉ざされた移動ブリッジ構造を採用. それは高精度と高効率の有機的に組み合わせて,様々な製品の幾何学的パラメータを効果的に検出します. 現在,それは主にPCB回路板に使用されています.銅で覆われたラミネートプレートガラス,液晶モジュール,ナイフ模具,保温材料,精密金属板などの産業
記述
ビジョン測定システム 高硬度構造設計
>> 閉ざされたフレームの移動橋構造全体が採用され,測定作業台が固定され,軸承容量は大きく,運動性能は良好です.
>> 高度な硬さと高精度な機械構造を確保するために,機械設計に有限元分析技術を導入する.
グレード000の花岩ベース,高強度,耐腐蝕性,安定性
アルミ酸化物表面処理作業台,迅速で柔軟な操作制御,耐久的で美しい.
視覚測定システム高精度設定
> RENISHAW オープングリートリーナー,解像度0.5um,高精度,安定性
精密な線形ガイドレール,グリンドのボールスクリューとACサーボモーターは,機械システムの位置位置の正確性の安定性を保証します.
2Mピクセル高画質のカラー ギガデジタルカメラは,明確な観測と安定した測定の要件を満たします.
6.5x高解像度の光学レンズ 精密な自動ズーム 1ピクセル修正
>> プログラム可能な5リング8ゾーンLED表面光源,トランスミッション並行LEDコンター光源システム,知的な256レベルの明るさ調整.
>> 全軸のCNC制御,AC全閉ループのサーボモーター駆動
パラメータ
| モデル |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y 旅行 ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z軸 移動 (mm) |
200 (顧客の要求に応じて上昇することができます) |
|||||
|
負荷容量 |
約35kg |
|||||
| 尺寸 (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| 体重 (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
決議 |
0.5μm (オプションとして0.1um) |
|||||
|
カメラ |
2M HD GIGA デジタルカメラ |
|||||
|
ズームレンズ |
プロのオートズームレンズ ズームレンズの拡大: 1~10X |
|||||
|
ビデオ 増幅 |
18~195X (選択されたカメラの異なるモデルに応じて,その拡大が変化します.実際の拡大は測定データに依存します) |
|||||
|
FOV |
8.1~1.3mm (カメラとレンズの異なるマッチングスキームに応じて,視野は相応に変化し,実際の視野は測定データに依存します) |
|||||
|
精度* |
≤ (3+L/200) μm |
|||||
|
照明 |
プログラム可能な5リング8セクションLED表面照明 (40セクションリングライト,共軸光,可動多色リングライトオプション) |
|||||
会社情報
私たちのクライアント&エージェント
| よくある質問 |
|---|
| Q1: 工場か貿易会社ですか? |
| A1: 私たちは工場で,24時間以内に最も迅速な返事をします. |
| Q2: あなたの会社は主に何をするのですか? |
| A2: 私たちは主にビジョン計測機,調整計測機,CMM&VMM装置などを製造しています. |
| Q3:適切な仕様をどのように選ぶか? |
| A3: あなたが私たちに種類とサイズを教えて,測定される製品の限り,私たちの専門チームは適切な仕様の計測器をあなたに助言します. |
| Q4:カスタマイズされたサービスを受け入れるのですか? |
| A4: 保証してください!私たちは典型的な機械だけでなく,顧客のニーズに合わせた機械も提供できます. |
| Q5:保証期間は何ですか? |
| A5: 私たちの製品の保証期間は1年です. 私たちの製品の品質は非常に安定しています. 壊れやすい部品を 改善しました |
