木製ケースパッケージ付きの切削ツール用のコンパクト電子電動工具検査システム

起源の場所:	中国広州
ブランド名:	UNIMETRO
モデル番号:	レンジャー600

最小注文数量:	1
価格:	$15,600-22,000

ベストプライス接触

X軸移動量:	80mm	Y軸移動量:	60mm
Z軸範囲:	60mm	最大ツールの直径:	50mm
最大ツールの長さ:	300mm	作動距離:	90mm
レンズの種類:	0.7-4.5Xはズームレンズを凹ました	カメラの解像度:	2mピクセルHDカメラ/5mピクセルHDカメラ（オプション）
リニアスケール解像度:	0.0001mm	倍率範囲:	12.6x〜79.2x/25.2x〜158.4x（オプション）
視野:	2720mm〜4.33.3mm/13.510mm〜2.31.6mm（オプション）	測定精度:	x〜y、（2.5+l/100）µm、lは測定された長さです
PCシステム:	オールインワンPCシステム、Windows 10 OS、24 "LCDモニター	光発電機能:	8つのセクションLEDリングライト、輪郭光、柔軟な補助光
入れられたフォーマット:	DXFファイル	出力フォーマット:	Excel、dxf
ハイライト:	Electronic Power Tool Inspection System , Compact Design Cutting Tool Measuring Machine , Wooden Case Packaging Universal Measuring Machine

製品の説明

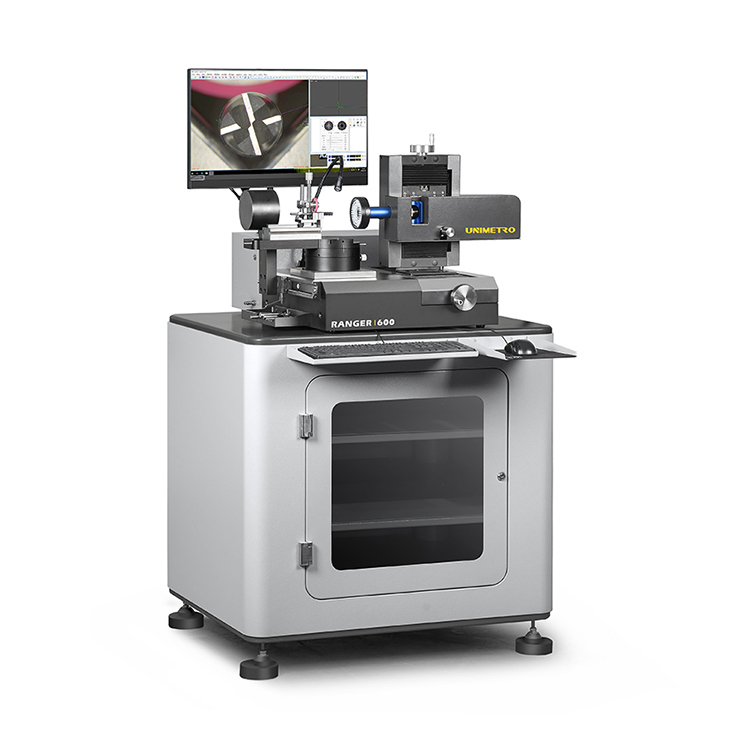

UNIMETRO RANGER600 フライス加工用工具検査システム

製品の用途

UNIMETRO RANGER600 工具検査システムは、柔軟な照明システムを備えた、ドリル、フライス、皿穴用の汎用測定機です。 RANGER600 は、コンパクトな設計と優れた安定性により、計測室、検査の受け入れ、または生産現場で直接使用できます。

SMARTOOL ユニバーサル測定ソフトウェアで構成されたこのシステムは、単一基準 (外側の輪郭や角度など) の素早いチェックから特殊な工具形状の完全な制御まで、あらゆる種類の金属切削工具に最適な機器です。ユーザーは、RANGER600 を使用して、PUT-MEASURE-ANALYSE ワークフローを簡単に実現できます。

パラメータ	価値
X軸移動量	80mm
Y軸移動量	60mm
Z軸測定範囲	60mm
最大工具径	50mm
最大工具長さ	300mm
作動距離	90mm
レンズ	0.7-4.5X凹型ズームレンズ
カメラ	2MピクセルHDカメラ/5MピクセルHDカメラ（オプション）
リニアスケール分解能	0.0001mm
倍率	12.6X～79.2X/25.2X～158.4X (オプション)
視野	2720mm~4.33.3mm/13.510mm~2.31.6mm (オプション)
測定精度	X~Y、(2.5+L/100)μm、Lは測定した長さ
パソコン	オールインワン PC システム、Windows 10 OS、24 インチ LCD モニター付き
照明	8 セクション LED リングライト、コンターライト、柔軟な補助ライト、すべてソフトウェア制御でプログラム可能
入力フォーマット	DXFファイル
出力形式	エクセル、DXF

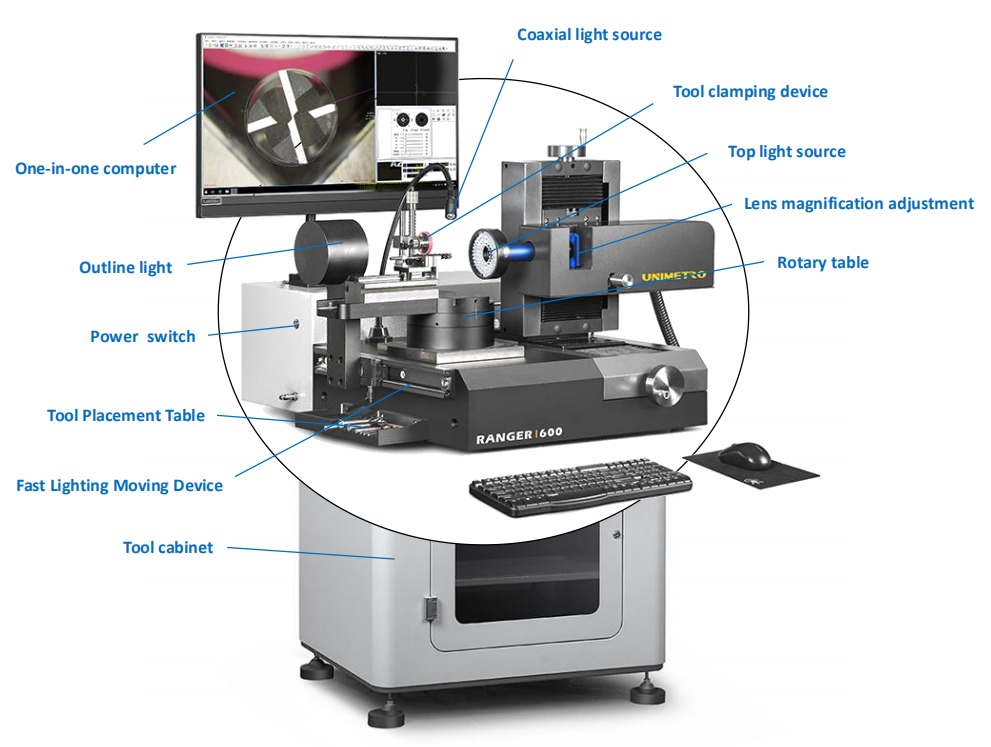

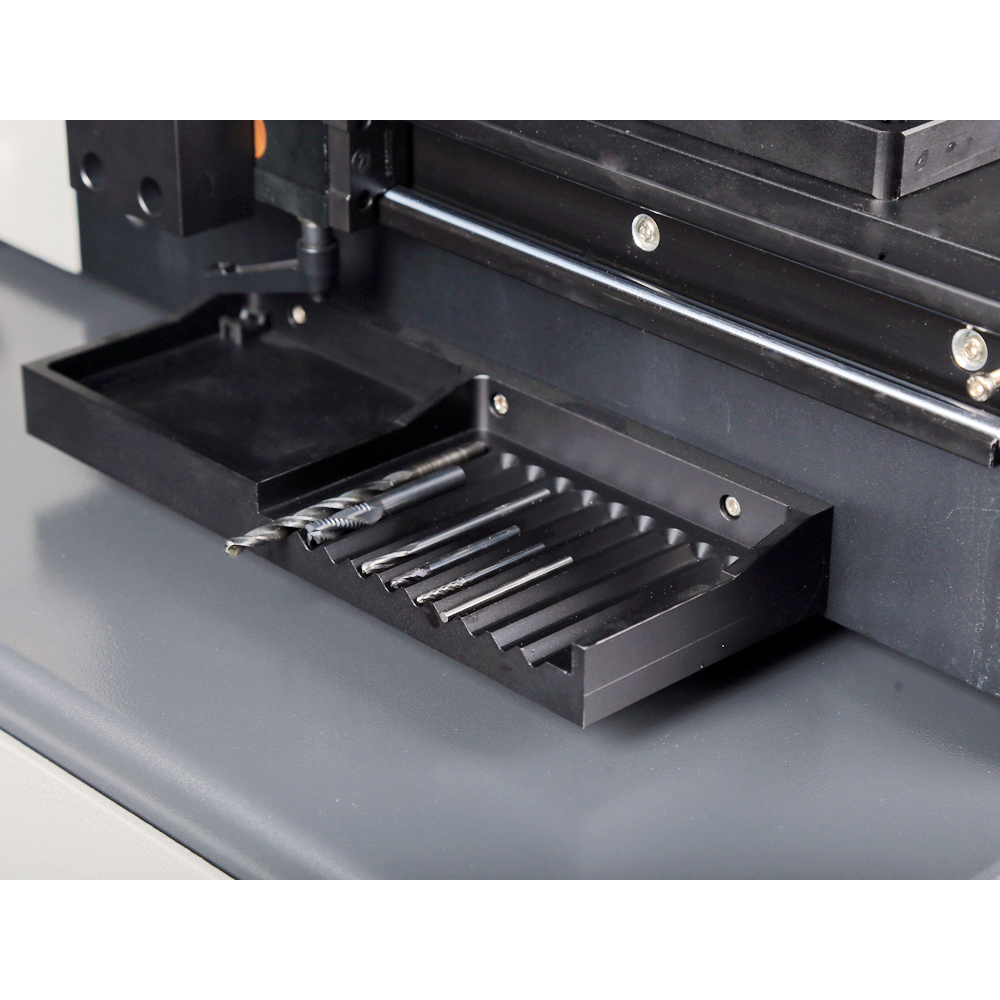

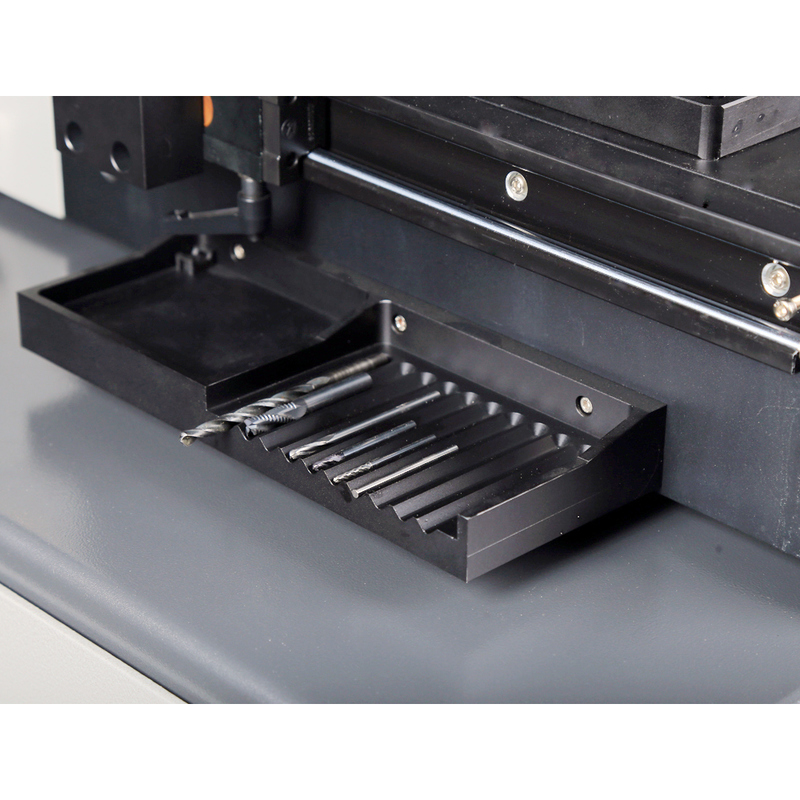

高度な設計機能

人間工学に基づいたデザインと堅牢な構造
オプションの顕微鏡倍率による HD 画像のキャプチャと表示

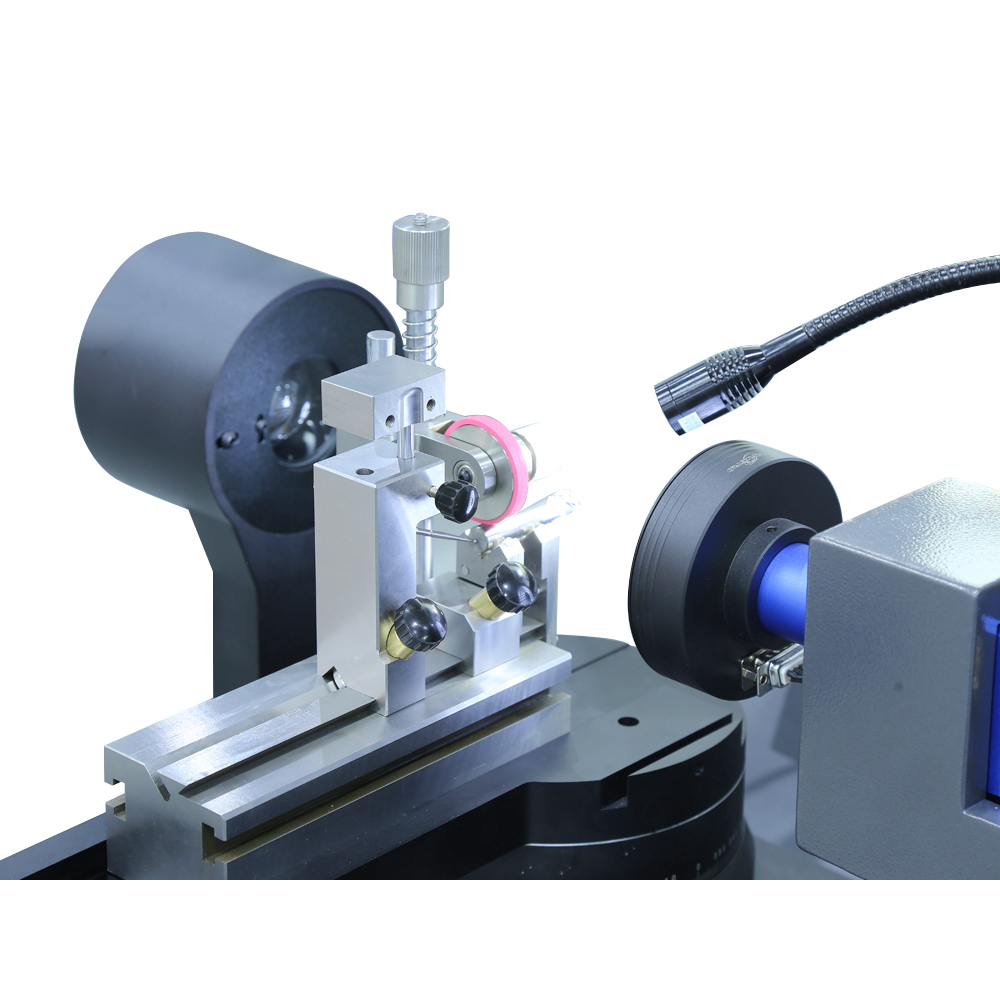

安定した V ブロックにより、工具を確実に保持し、位置合わせを行うことができます。

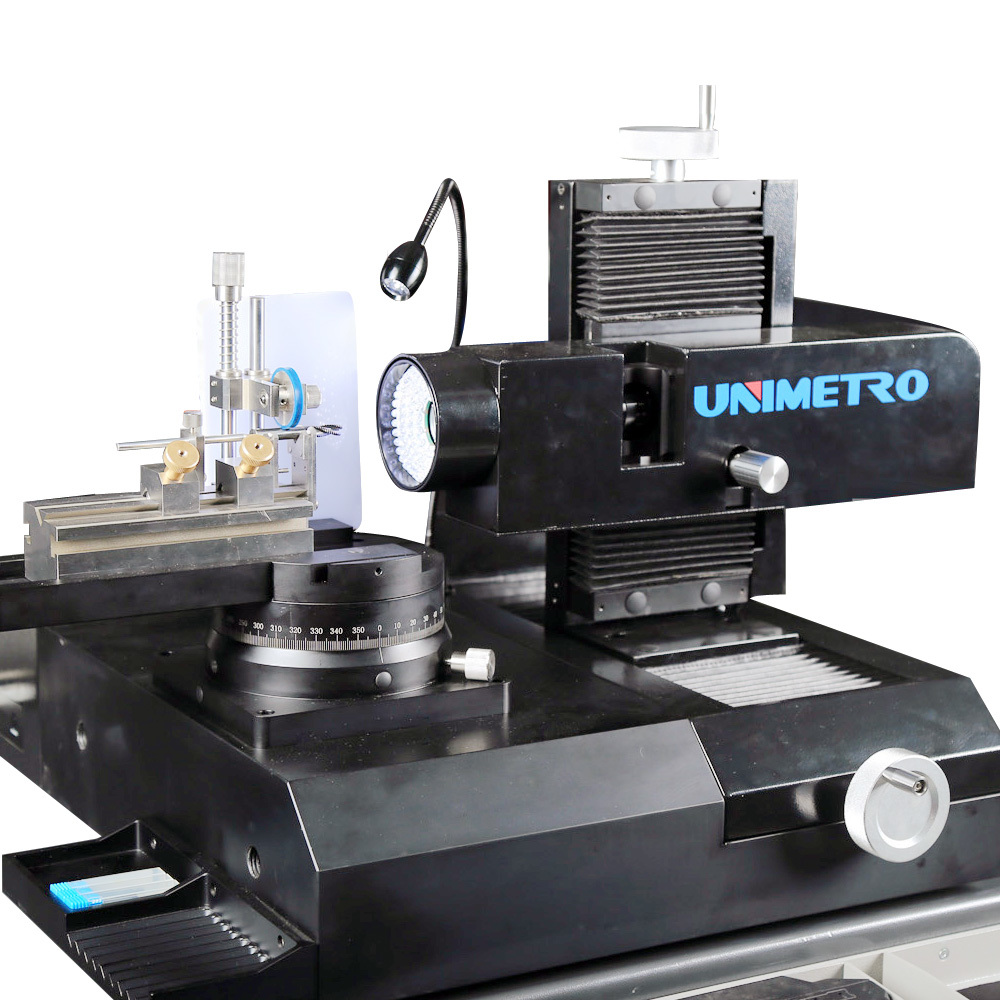

回転ステージ上で 0° および 90° の測定角度を機械的に固定
回転テーブルの高精度エンコーダにより正確な角度位置を特定
輪郭照明と補助光を備えたプログラム可能な LED リングライト

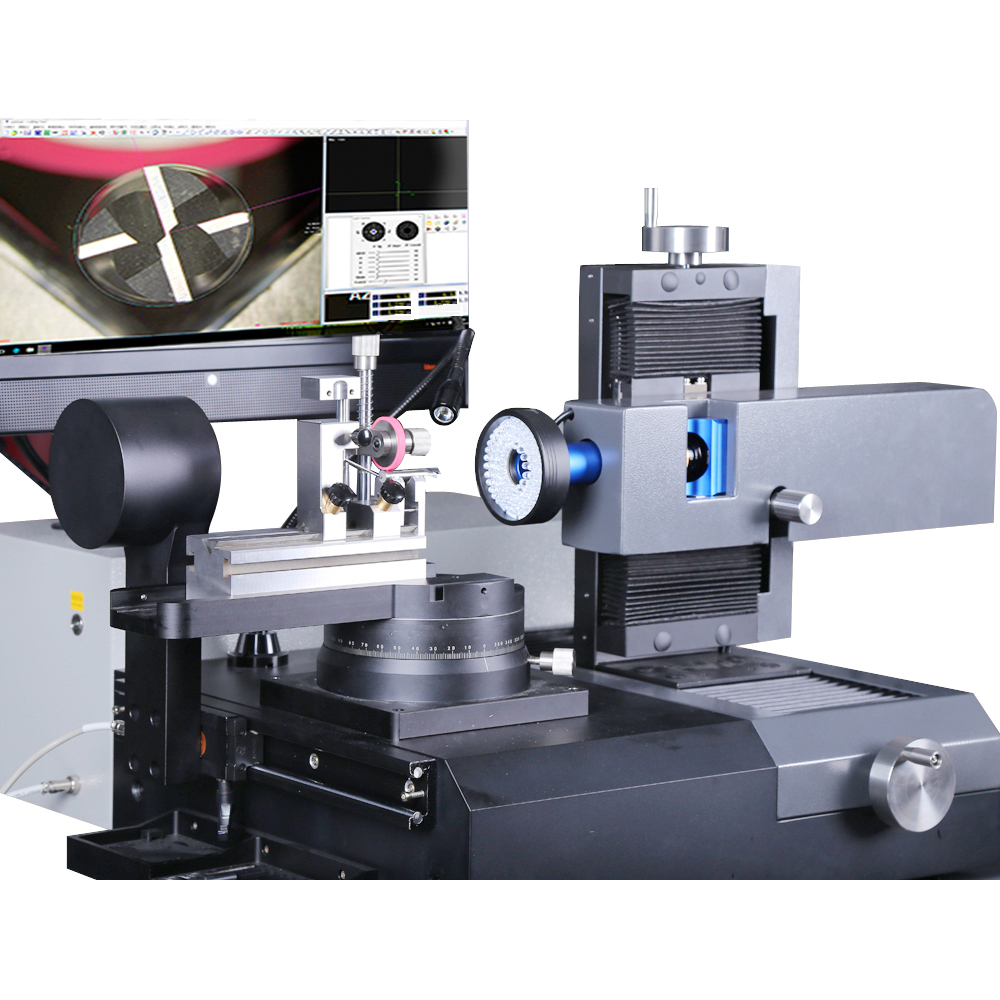

切削工具に特化した機能を備えた測定ソフトウェア「SMARTOOL」
レチクルによる自動エッジ検出と高速角度測定
CAD要素比較機能
測定結果をEXCELまたはCADファイルにエクスポート
安定性を高めるオールインワン PC システム

複数の角度測定機能

回転テーブルには 2 つの機械的固定角度 (0° と 90°) があり、工具を正確に位置決めできます。 0°の位置では、ツールエンド、ツールエンド - センターシャフト、およびツールエンド - フロント角度の測定が可能です。 90°の位置により、ねじれ角、軸方向前角、第 1 後角、第 2 後角、およびティルティングエッジ角の測定が容易になります。組み込みエンコーダを使用して追加の角度を正確に特定でき、角度の読み取り値がソフトウェアに表示されます。
