| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| モデル番号: | UNIPJ-300AZ |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木製のケース |
| 受渡し時間: | 5 つの仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1 ヶ月あたりの 20 |
| 測定の正確さ: | ≤ （3+L/75） | スクリーン・サイズ（mm）: | Ф 312mmの表示range>Ф300 （十字ラインと） |
|---|---|---|---|
| スクリーンの回転式範囲: | 0°~360° | 回転式角度の決断: | 1'または0.01° |
| 照明: | 24V / 150w -ハロゲン ランプ | ||
| ハイライト: | デジタル投影,投影検査器機械 |
||
特徴
高いverticality:成長した設置技術はX-Y、X-Yのverticality、およびYZの軸線を保障する。
高精度:企業で導く測定の正確さ3+L/75um。
重いローディング:高度の機械設計、苦境の段階は、最高を提供し50キログラムに荷を積む、正確さは最高のローディングの下で安定している残る。
顕著な光学構造:UNIPJシリーズ光学投影検査器は顕著な光学設計、提供のユーザーの明確なイメージとあり、環境の光源から効果を除去する。
精密な角度の測定:写し出すスクリーンは従来のエンコーダーの代りの軸線の使用円の火格子を付ける位置トランスデューサー、機械間違いおよびバックラッシュを除去して、角度の測定の高精度保障する。
導入

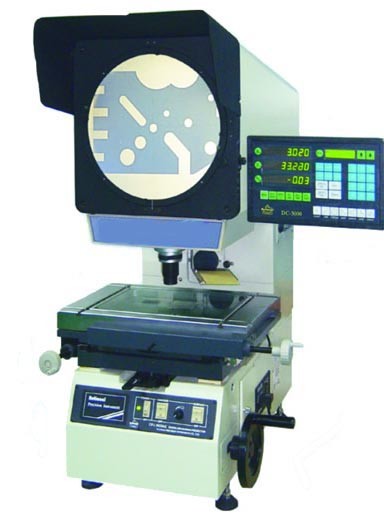

UNIPJ-300AZシリーズ投影検査器は顕著な光学系によって有名であり、正確な拡大は輪郭ライトを使用して、輪郭の端の測定の間違い0.08%whenよりより少なくある。またフィート スイッチは含まれていたり、ユーザーのためのより便利な操作を提供する。
UNIPJ-300AZシリーズ投影検査器は苦境の段階の構造を使用している。ユーザーは集中のための光学箱を動かす。大いにより重い負荷の機能を提供するかどれが働く段階に。また段階旅行サイズは従来のモデルより大いに大きくて可能である。
変数
モデル | 否定的なイメージ | UNIPJ-3015A | UNIPJ-3020A | UNIPJ-3025A |
||
肯定的なイメージ | UNIPJ-3015AZ | UNIPJ-3025AZ | UNIPJ-3025AZ |
|||
| ワーク テーブル | 段階のサイズ（mm） | 354*228 | 404*228 | 450*280 |
||
| ガラス サイズ（mm） | 210*160 | 260*160 | 306*196 |
|||
| Ｘ軸、旅行（mm） | 150 | 200 | 250 |
|||
| Ｙ軸、旅行（mm） | 100 | 100 | 250 |
|||
| Z軸、旅行（mm） | 100 | 100 | 100 |
|||
| 重量 | （kg） | 160 | 160 | 180 |
||
| 次元（L*W*H） | （mm） | 780*780*1100 | 780*780*1100 | 810*780*1120 |
||
| 測定の正確さ（um） | ≤ （3+L/75） （Lは測定されるべき仕事の部分の長さ単位である:mm） |
|||||
| 決断（Ｘ軸、Ｙ軸） | 0.5μm |
|||||
プロジェクター スクリーン | スクリーン・サイズ（mm） | ∅312はrange>∅300を使用した（十字ラインと） |
||||
スクリーンの回転式範囲 | 0°~360° | |||||
回転式角度の決断 | 1 ‵か0.01° |
|||||
レンズ | 拡大 | 10X （選択） | 20X （選択） | 50X （選択） | 100X （選択） |
|
| 目的の眺め（mm） | ∅60 | ∅30 | ∅15 | ∅6 |
||
| 作動距離（mm） | 77.7 | 44.3 | 38.4 | 25.4 |
||
| Max.Workpieceの高さ | 90mm | 90mm | 90mm | 90mm |
||
| データ処理システム | 英語で現われるDC-3000多機能のデータ処理システムがデータを集め、ポイント、ライン、円、角度および間隔を測定するのに使用することができる。 |
|||||
| 照明 | 伝達および反射の照明:24V/150wハロゲン ランプ。 |
|||||
| 力 | 110V/220V （AC） 50/60Hz合計power=400W |
|||||
| 冷却 | ファンによって |
|||||
| 付属品 | 分プリンター（選択）、端の探知器（選択）、M2Dソフトウェア（選択）は等、投影検査器のための付属品を詳細については参照する |
|||||
会社情報
私達のClient&Agent
| FAQ |
|---|
 Q1:工場または商事会社であるか。 |
 A1:私達は工場および24時間の最も速い応答を与えることである。 |
| Q2:主にあなたの会社は何であるか。 |
| A2:私達は視野の測定機械、等位の測定機械、CMM&VMMのfixturesetcを作り出す主にべきである。 |
| Q3:適切な指定を選ぶ方法か。 |
| A3:私達に測定されるべきプロダクトの変化そしてサイズを言う限り私達の専門のチームは適した指定の計器の助言する。 |
| Q4:カスタマイズされたサービスを受け入れるか。 |
| A4:確実でであって下さい!私達はだけでなく、典型的な機械、顧客の必要性にカスタマイズされるまた機械を提供してもいい。 |
| Q5:あなたの保証期間は何であるか。 |
| A5:私達のプロダクト保証期間は1年である。私達の製品品質は非常に安定して、私達は持っている ある壊れやすい部品でたくさん改良される。私達の製品品質の安心できる。 |
