製品の説明

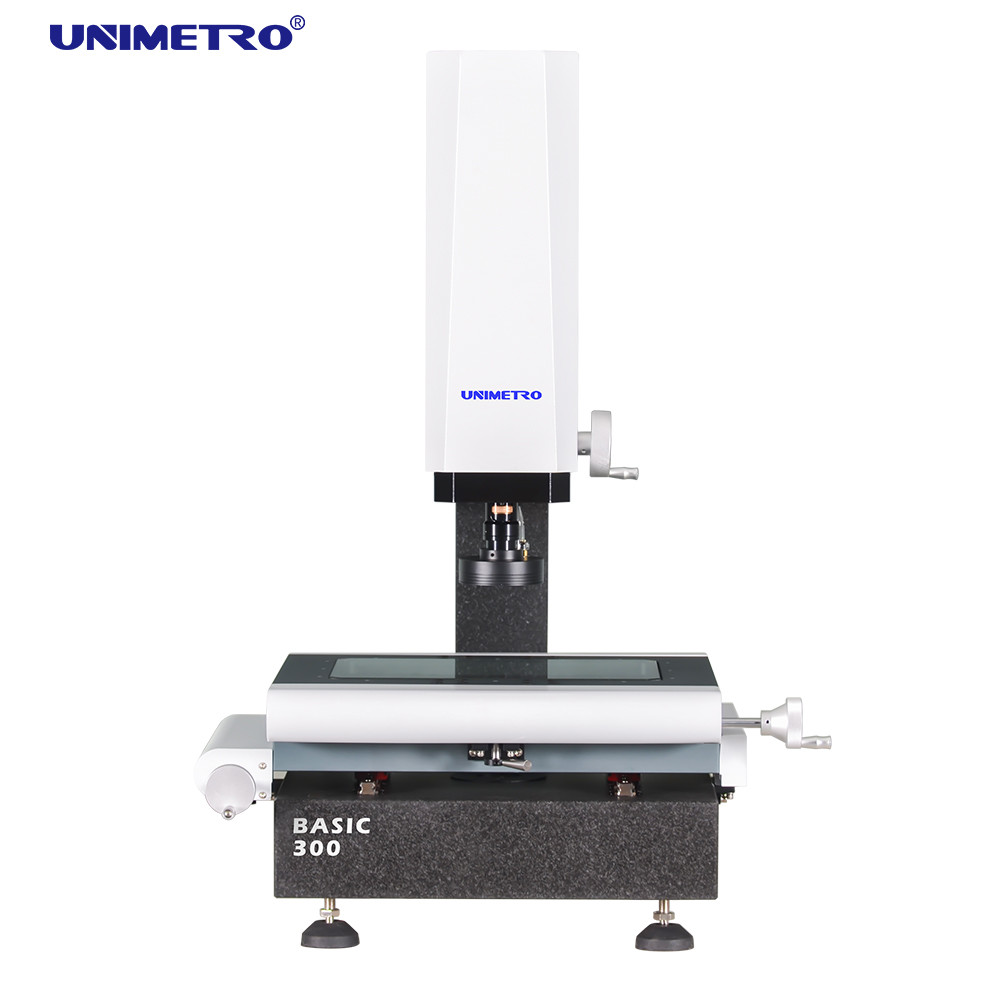

2次元測定用手動光学機器ビデオ測定機

画像測定機は、ミクロンレベルまでの精度で正確な物理的寸法を測定するために使用される機器です。これは、カメラを使用してワークピースの画像をキャプチャし、画像ピクセルを分析し、測定ソフトウェアで2D寸法を計算する光学測定機です。
BASIC シリーズ画像測定機は UNIMETRO によって設計、開発され、ほとんどの正確な 2D 寸法測定アプリケーションと、金型、エレクトロニクス、半導体、プラスチック射出成形、3C 製品、医療、航空などのさまざまな業界のエンドユーザーに適した人気のモデルです。これは、製品の品質管理プロセスで使用される重要な機器であり、製品の寸法精度を確保し、製品の競争力を高めます。
BASIC シリーズ VMM は、精密部品を製造するほとんどの工場で最も一般的なモデルです。少量サンプルの測定用途に最適です。ユーザーフレンドリーなソフトウェアを備えた 3 軸手動制御により、オペレーターは非常に短時間で機械の使用を管理できます。

アイテム		ベーシック200
寸法(mm) (長さ幅高さ)		550×540×830
測定範囲(mm)(XYZ)		200100150
精度(μm)		2.5+L/200
繰り返し精度(μm)		2.5
重量(kg)		140
画像と測定	CCD	1.2M HD デジタルカメラ
	ズームレンズ	マニュアルズームレンズ 0.7-4.5X(オプション: 電子倍率信号フィードバックレンズ）
	倍率	18-195X(オプションのカメラの異なるモデルに応じて倍率は変化します。実際の倍率は測定データの影響を受けます)
	視野	8.1~1.3mm(FOVはカメラとレンズの異なるマッチングスキームに従って変化します。実際のFOV視野は測定データの影響を受けます)
	作業距離	90mm
リニアスケール分解能		0.5μm
駆動方式		X/Y/Z軸手動制御
照明システム		プログラム可能なLED 8セクションリング面ライト、LED下部の平行ライト（オプション：同軸ライト）

ソフトウェアの機能
UNIMETRO INSPECT3D ソフトウェアは、ユーザーフレンドリーな UI、習得が簡単、強力な機能を備えており、ユーザーは迅速かつ正確な測定を実現できます。このソフトウェアは完全な英語の UI を提供しており、新しい言語の開発も可能です。

応用


自動車部品	型	ハードウェア	電子部品

会社情報

私たちのクライアント&エージェント

よくある質問
Q1: あなたは工場ですか、それとも商社ですか?
A1: 私たちは工場であり、24 時間以内に最速の返信を提供します。
Q2: あなたの会社は主にどのような事業を行っていますか?
A2: 私たちは主に画像測定機、三次元測定機、CMM&VMM治具などを生産しています。
Q3: 適切な仕様を選択するにはどうすればよいですか?
A3: 測定する製品の種類とサイズをお知らせいただければ、当社の専門チームが適切な仕様の測定器をアドバイスします。
Q4: カスタマイズされたサービスを受け入れますか?
A4: 必ず！一般的な機械だけでなく、お客様のニーズに合わせたカスタマイズも可能です。
Q5: 保証期間は何ですか?
A5: 製品の保証期間は1年間です。当社の製品の品質は非常に安定しており、いくつかの壊れやすい部分が大幅に改善されました。当社の製品の品質はご安心ください。

タグ:

起源の場所:	中国
ブランド名:	UNIMETRO
証明:	CE,ISO
モデル番号:	基本

最小注文数量:	1
価格:	Discussible
パッケージの詳細:	場合箱
受渡し時間:	7作業日
支払条件:	T/T
供給の能力:	1 ヶ月あたりの 10
