| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | 超 |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 15~20の仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1 ヶ月あたりの 30 |
| 製品名: | イメージの測定の器械 | 次元: | 1950*1280*1700mm |
|---|---|---|---|
| 測定範囲: | 600*500*200mm | 測定の正確さ: | 2.5+L/200um |
| 反復性: | 2.5um | 線形スケールの決断: | 0.1um |
| ドライブ: | CNC制御、close-loop AC Servoのドライブ、ジョイスティック、マウスまたはキーボード制御 | 照明: | プログラム可能な8つのセクションLEDリング ライト平行LED輪郭ライト |
| ハイライト: | 数値表示装置の表示,数値表示装置のdro,2.5umイメージの測定の器械 |
||

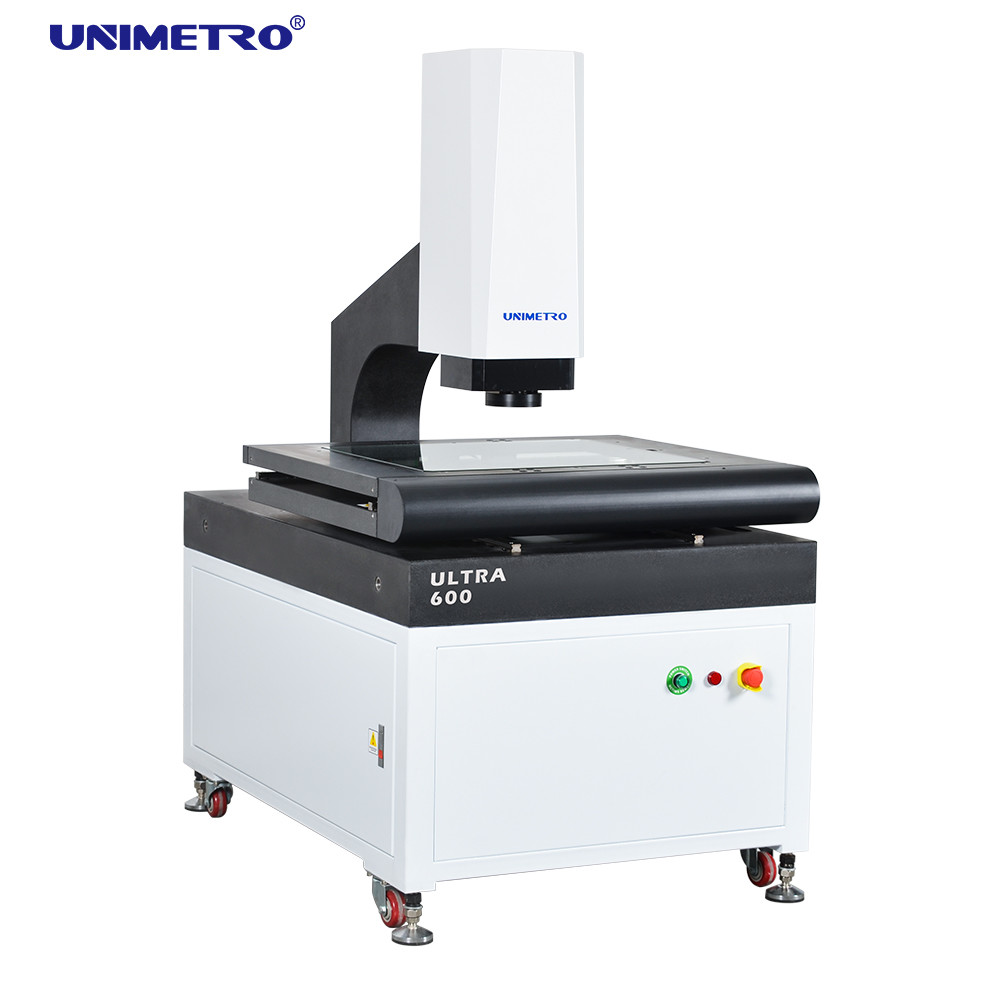

超シリーズ イメージの測定の器械は3つの軸線の自動モーターを備えられた制御を用いるGD&Tの測定のために発達する片持梁高精度なフル オートの視野測定機械である。それは線形および幾何学的な次元の測定をすぐにそして正確にするハードウェアおよびソフトウェア・コンフィギュレーションの自動集中、自動つく制御および自動動きと装備した。
器械の特徴
◆質の細部制御
Øの花こう岩の基盤およびコラムの優秀な安定性;
Øのアルミニウム仕事の段階は、速く反応し、適用範囲が広い動作制御を作る;
堅い酸化表面の処理の反傷が付いているØの仕事の段階;
精密線形ガイド、粉砕の球ねじおよびACサーボ モーター等を搭載するØの標準、動きシステムの精密そして安定性を保障するため;
機械の性能が非常に安定していることをØの動作制御と、および照明および線形スケール読書としてすべての信号制御は埋め込まれる総合制御システム保障する。
◆高性能構成
Ø XYZ三軸CNCの自動制御および正確な位置;
システムの位置の正確さそして測定の正確さを保障するØ 0.1のum高精度のガラス線形スケール;
Ø GIGAの明確な観察および正確な測定の必要性を満たす高リゾリューションのカラー カメラ;
Ø 6.5xのピクセル訂正かける高解像のかちりと言う音のズームレンズ、正確な倍増および1つはただ必要とした;
プログラム可能な表面5リング8分割LEDの冷たい照明を用いるØ LEDの平行照明および作り付けの理性的で軽い調節のそれの輪郭を描くために自動制御8分割の明るさでき、256水平な明るさの調節を理性的に実現し。
◆適用範囲が広いexpansibility
ØMultiのタイプの無接触センサーおよび速いfixturingシステムは異なった顧客からの別の測定の条件を満たすことができる選択のためである、
ØMavable色LEDリング ライトはシリーズを異なった種類の材料または形の異なった部分により適用範囲が広くそして強力にさせる超シリーズのために利用できる提供するより強力な測定の適用を。
超シリーズの適用範囲が広いexpansibilityへのØThanks、それは接触調査、無接触測定センサーと互換性があり、ロボット腕は、大いに測定の効率を高める。
機能紹介
- ソフトウェアは自動的にライン、要素のような円を、識別し、自動的に測定できる。
- ソフトウェアは、許容休止から、許容赤い警告からのような理性的な処理機能を測定の失敗の休止、手動測定、とばす実行、必須実行、等を提供する。
- ソフトウェアは手動測定と自動測定間の理性的なスイッチを実現できる中断点の設定機能を提供する。
- 強力なレーザーの測定機能は容易に高速平坦の測定、小さい隆起、凹面ポイント、V角度および高精度の曲げられた表面のスキャンのような問題を実現できる。
- ソフトウェアは輝度によって引き起こされる間違いを避け、テスターの正確さそして効率を改善するために補助薄暗くなる徴候機能を提供する。
変数
| モデル |
超300 |
超400 |
超500 |
超600 |
|
|
X/Y軸線旅行（mm） |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z軸旅行 |
200mm （顧客の条件に従って上がることができる） |
||||
|
X/Y/Z-3軸線の線形スケール |
ガラス線形スケールの決断:0.1um |
||||
|
指導モード |
精密線形ガイド、複線の二重スライダー ガイド。 |
||||
|
操作モード |
ジョイスティックのコントローラー、マウス操作、自動検出プログラム。 |
||||
|
正確さ |
XYZ軸線:≤2.5+L/200um |
||||
|
反復性 |
±2.5um |
||||
|
ビデオ システム |
CCD |
高い定義1/3"色CCDのカメラ |
|||
|
レンズ |
6.5Xはかちりと言う音のズームレンズを続ける;光学拡大:0.7X-4.5X;ビデオ拡大:26X~172X （21.5"モニター） |
||||
|
光発電機能 |
輪郭 |
LEDの平行輪郭の照明 |
|||
|
表面 |
0~255 Stepless調節可能な5リング8分割LEDの表面の照明 |
||||
|
拡大 |
0.7X~4.5X |
||||
|
測定ソフトウェア |
UNIMETRO第2の十分に自動測定ソフトウェア |
||||
|
積載量 |
±2.5um |
||||
|
労働環境 |
25Kg |
||||
|
電源 |
温度20℃±2℃の湿気範囲<2> |
||||
|
Ddimension （W*D*H） （mm） |
220V/50Hz/10A |
||||
|
Ddimension （W*D*H） （mm） |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
純重量（kg） |
380 |
450 |
600 |
800 |
|
* Lは長さ（mm）、Z軸の機械正確さを測定して、焦点の正確さは工作物の表面と関連している。
*拡大は近似値である、それはモニターおよび決断の次元と関連している。
*視野（mm） = （diagonal*Horizontal*Vertical）
* 0.5Xか2X目的は任意利用でき、イメージの拡大を実現する:13X~86Xか52X~344X。
