| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | 超 |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 15~20の仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1 ヶ月あたりの 20 |

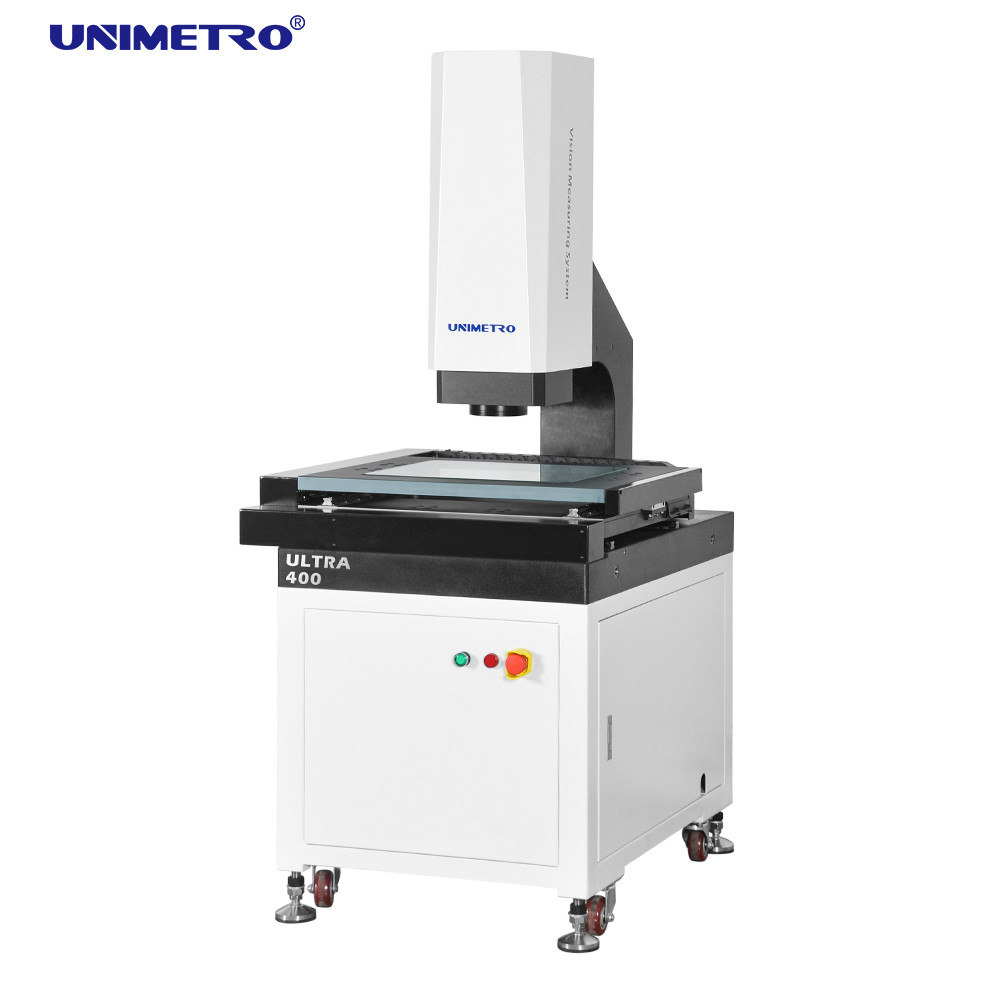

| 製品名: | ビデオ測定システム | 寸法: | 1750*920*1700mm |
|---|---|---|---|
| 測定範囲: | 400*300*200mm | 測定精度: | 2.5+l/200um |
| 再現性: | 2.5um | リニアスケール解像度: | 0.1um |
| 駆動方式: | CNCコントロール、クローズループACサーボ駆動システム、ジョイスティック、マウス、またはキーボード制御 | 照明: | プログラム可能な8セクションLEDリングライト平行LEDコンターライト |
| ハイライト: | 数値表示装置の表示,droの読み出し装置,合理化されたソフトウェア ビデオ測定システム |
||
ULTRAシリーズのビデオ測定システムは,GD&T測定のために開発された3軸自動モーター化制御を持つ高精度フルオートマティックビジョン測定機です.オートマティック フォーカス線形と幾何学的次元を迅速かつ正確に測定するために,ハードウェアとソフトウェアの構成の自動移動.
特徴
◆ 品質 の 詳細 を 管理 する
Ø グラニットベースと柱,優れた安定性
■ アルミ製の作業台で,動き制御が迅速で柔軟に動作します.
Ø 硬い酸化表面処理の防傷用作業ステージ
精密な線形ガイド,磨きボールスクリュー,ACサーボモーター等を備えた規格で,運動システムの精度と安定性を保証します.
Ø 動作制御と組み込まれた統合制御システム,照明と線形スケール表示などのすべての信号制御は,機械の性能が非常に安定することを保証します.
◆ 高性能 の 配置
XYZ 3軸 CNC自動制御と正確な位置付け
Ø システムの位置付け精度と測定精度を確保するために,高精度の0.1umのグラス線形スケール;
Ø GIGA 高解像度カラーカメラにより,明確な観測と正確な測定の必要性を満たす.
Ø 6.5x 高解像度のクリックズームレンズ,正確な倍数と1倍ピクセル修正のみが必要
Ø プログラム可能な表面5リング8区画LED冷光照明とコンートLED平行照明と内蔵されたインテリジェントライト調整自動で 8 区画の明るさを制御し,知的に 256 レベルの明るさ調整を実現することができます.
◆ 柔軟 な 拡張 性
Ø複数の種類の非接触センサーと高速固定システムがオプションで,異なる顧客の異なる測定要件を満たすことができます.
ØULTRAシリーズには可変色のLEDリングライトが用意されており,このLEDシリーズは様々な材料や形状の部品に柔軟性や性能を高めます.より強力な測定アプリケーションを提供します.
ØULTRAシリーズの柔軟な拡張性により,タッチ探査機,非接触測定センサー,ロボットアームと互換性があり,測定効率が大幅に向上します.
機能 紹介
-- ソフトウェアは正確な焦点付け,高速焦点付け,画像測定機能を提供し,繰り返しの精度は3um (2倍光学拡大以上) に達することができます.
-- ソフトウェアは,便利で迅速な位置操作のための様々な動き制御モードを提供します.
1. 操作ハンドル; 2. イメージウィンドウでミドルクリック; 3. 図面ウィンドウでミドルクリック; 4. 要素リストウィンドウを要素に移動; 5. モーション制御ウィンドウでマウスをクリック; 6.スキャニングウィンドウのマウスの中間ボタンをクリック; 7. マップウィンドウのミドルマウスボタン; 8. 座標値を入力します.
-- このソフトウェアは,様々なシステムエラー修正機能を提供します. 例えば:線形補償,断面補償,垂直性エラー補償,z軸の直直性誤差補償XY平面の任意の位置の精度は2umに達することを保証するために,レンズの中心偏差エラー補償.
-- このソフトウェアは,画像測定に基づいて単純な探査機を追加して 3D 寸法と構造線容量の単純な測定を実現します.
-- ソフトウェアはナビゲーションビューをインポートし,マウスの中央ボタンをクリックし,テストする位置を便利で迅速に特定できます
パラメータ
| モデル |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
|
X/Y軸 移動 (mm) |
300×200 |
400×300 |
500×400 |
600×500 |
|
|
Z軸 移動 |
200mm (顧客の要求に応じて上げることができます) |
||||
|
X/Y/Z-3軸 線形スケール |
ガラス線形スケール解像度: 0.1um |
||||
|
誘導モード |
精密な線形ガイド,ダブルトラックダブルスライダーガイド |
||||
|
動作モード |
ジョイスティック コントロール マウス操作 自動検出プログラム |
||||
|
精度 |
XYZ軸:≤2.5+L/200um |
||||
|
繰り返し可能性 |
±2.5um |
||||
|
ビデオシステム |
CCD |
高解像度1/3インチカラーCCDカメラ |
|||
|
レンズ |
6.5X 継続クリック ズームレンズ 光学拡大: 0.7X-4.5X ビデオ拡大: 26X~172X (モニター) |
||||
|
照明システム |
輪郭 |
LED並列コンートライト |
|||
|
表面 |
0~255 ステップレス調節可能な5リング8分割LED表面照明 |
||||
|
拡大 |
0.7X~4.5X |
||||
|
測定ソフトウェア |
UNIMETRO 2D 全自動測定ソフトウェア |
||||
|
負荷容量 |
±2.5um |
||||
|
労働環境 |
25kg |
||||
|
電源 |
温度20°C±2°C,湿度範囲<2°C/h,湿度30~80%,振動<0.002g,<15Hz |
||||
|
D次元 (W*D*H) (mm) |
220V/50Hz/10A |
||||
|
D次元 (W*D*H) (mm) |
1600*780*1700 |
1750*920*1700 |
1900×1080×1700 |
1050*1280*1700 |
|
|
純重量 (kg) |
380 |
450 |
600 |
800 |
|
について
L は長さ (mm) で,Z 軸の機械的精度と焦点精度は,作業部品の表面に関連しています.
* 拡大は推定値で,モニターの寸法と解像度に関係しています.
*視野 (mm) = (斜面*水平*垂直)
*0.5Xまたは2Xオブジェクトはオプションで利用可能で,画像拡大:13X~86Xまたは52X~344Xを実現します.
