| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Bomatec |
| モデル番号: | UMLRB |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 紙箱 |
| 受渡し時間: | 5 つの仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの100 |
| 接続電圧: | DC10～30V/DC5V | 現在: | DC10～30V：最大150mA、DC5V：200mA |
|---|---|---|---|
| 信号レベル: | 10-30VHTL/5V TTL | 解決: | 0.001mm/0.005mm/0.01mm |
| 最高。連続した速度: | 2m/s | 出力信号: | A、A'、B、B'、Z、Z' |
| ハイライト: | 線形デジタル スケール,光学線形エンコーダー |
||
| パラメータ | 仕様 |
|---|---|
| 接続電圧 | 10-30 VDC / 5VDC |
| 電流 | 10-30 VDC：最大150mA、5 VDC：200mA |
| 信号レベル | 10-30V HTL / 5V TTL |
| 解像度 | 0.001mm / 0.005mm / 0.01mm |
| 繰り返し精度 | ±0.001mm |
| 最大走行速度 | 2m/s |
| 出力信号 | A、A'、B、B'、Z、Z' |
| 測定長 | 32m（カスタムサイズも利用可能） |
| センサー/スケール距離 | 最大2.0mm |
| 20℃での精度（μm） | ±(20+20×L)、L=測定長（メートル） |
| 動作温度 | -10〜70℃ |
| 保管温度 | -25〜85℃ |
| 湿度 | 最大80%（結露なきこと） |
| 保護等級 | IP67 |
| コンポーネント | 仕様 |
|---|---|

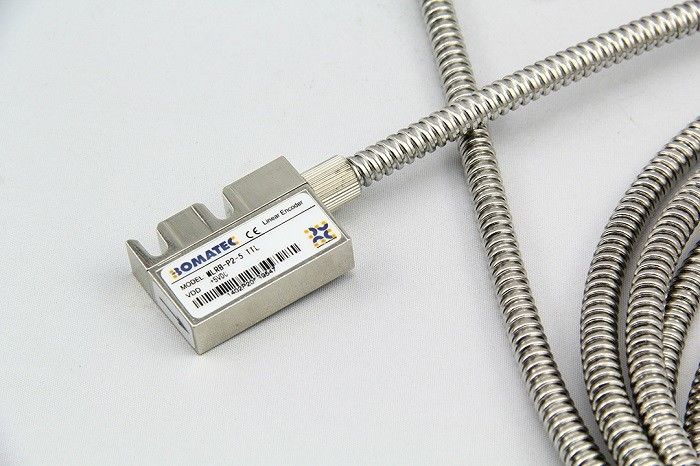

| センサーハウジング | 41 × 11 × 29 mm |
| 最大長 | 30.0m |
| 重量 | 58g |
| 信号ケーブル | 2 × 0.75mm²、および6 × 0.14mm² |
| 磁気スケール（MP2-xxx-xx） | 曲げ半径：最小60mm |
| 膨張係数 | α = 16×10⁻⁶K⁻¹ |
| 長さ膨張 | ΔL = L × α × ΔT |
| 寸法 | 10mm × 1.8mm |
| 最小曲率半径 | 150mm |
