| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | 超 |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 15~20の仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1 ヶ月あたりの 20 |
| 製品名: | 光学測定装置 | 寸法: | 1750*920*1700 |
|---|---|---|---|
| 測定範囲: | 400*300*200mm | 測定精度: | 2.5+l/200um |
| 再現性: | 2.5 | リニアスケール解像度: | 0.1um |
| 駆動方式: | CNCコントロール、クローズループACサーボ駆動システム、ジョイスティック、マウス、またはキーボード制御 | 照明: | プログラム可能な8セクションLEDリングライト平行LEDコンターライト |
| ハイライト: | 数値表示装置の表示,数値表示装置のdro,0.1um光学測定装置 |
||

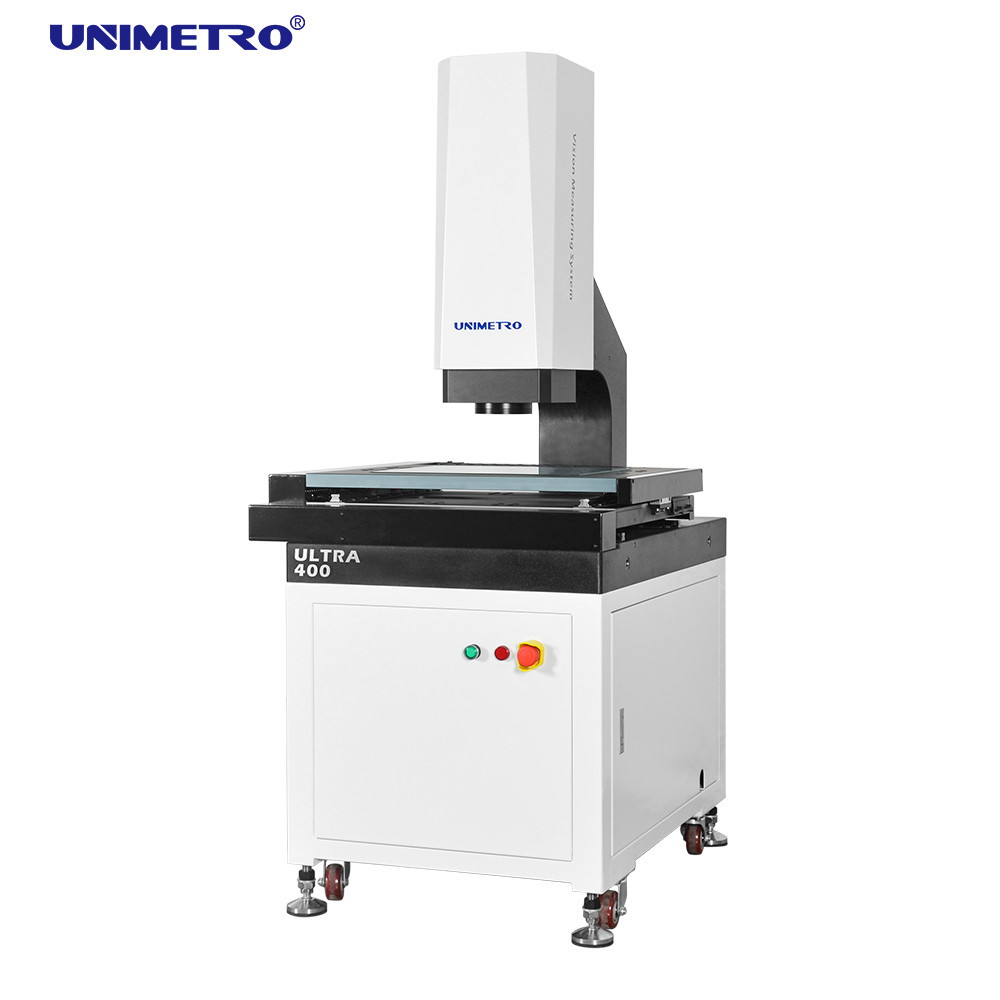

光学測定器ULTRAシリーズは、GD&T測定用に開発された3軸自動電動制御のカンチレバー式高精度全自動画像測定機です。自動焦点、自動照明制御、ハードウェアおよびソフトウェア構成の自動移動機能が装備されており、直線および幾何学的寸法の測定を迅速かつ正確に行うことができます。
| モデル | ウルトラ300 | ウルトラ400 | ウルトラ500 | ウルトラ600 |
|---|---|---|---|---|
| X/Y軸移動量(mm) | 300×200 | 400×300 | 500×400 | 600×500 |
| Z軸移動量 | 200mm (顧客の要求に応じて高くすることができます) | |||
| X/Y/Z-3軸リニアスケール | ガラスリニアスケール分解能: 0.1µm | |||
| ガイダンスモード | 精密リニアガイド、複線ダブルスライダガイド | |||
| 動作モード | ジョイスティックコントローラ、マウス操作、自動検出プログラム | |||
| 正確さ | XYZ軸: ≤2.5+L/200μm | |||
| 再現性 | ±2.5μm | |||
| ビデオシステム - CCD | 高精細1/3インチカラーCCDカメラ | |||
| レンズ | 6.5X コンティニュークリックズームレンズ。光学倍率: 0.7X-4.5X;ビデオ倍率: 26X~172X (21.5インチモニター) | |||
| 照明システム - 輪郭 | LED平行輪郭照明 | |||
| 照明システム - 表面 | 0～255 無段階調整可能 5リング8分割LED面照射 | |||
| 倍率 | 0.7X～4.5X | |||
| 測定ソフトウェア | UNIMETRO 2D 全自動測定ソフトウェア | |||
| 耐荷重 | 25kg | |||
| 作業環境 | 温度20℃±2℃、湿度範囲<2℃/hr、湿度30~80%、振動<0.002g、<15Hz | |||
| 電源 | 220V/50Hz/10A | |||
| 寸法 (W*D*H) (mm) | 1600*780*1700 | 1750*920*1700 | 1900×1080×1700 | 1050*1280*1700 |
| 正味重量 (kg) | 380 | 450 | 600 | 800 |
