ホーム > 製品> 光学線形スケール> オプティカル・リーニア・エンコーダー / デジタル・ウェッジ・スタイルの精度スケール

オプティカル・リーニア・エンコーダー / デジタル・ウェッジ・スタイルの精度スケール

Electronic Display Feeler Gauge with Optical Linear Encoder / Digital Wedge-Style Precision Scale
Electronic Display Feeler Gauge with Optical Linear Encoder / Digital Wedge-Style Precision Scale Electronic Display Feeler Gauge with Optical Linear Encoder / Digital Wedge-Style Precision Scale Electronic Display Feeler Gauge with Optical Linear Encoder / Digital Wedge-Style Precision Scale
基本情報
起源の場所: 中国
ブランド名: UNIMETRO
モデル番号: UXY
最小注文数量: 1
価格: Discussible
パッケージの詳細: 紙箱
受渡し時間: 7作業日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 30
ベストプライス 接触
詳細情報
測定範囲: 0-10mm、5-15mm、10-20mm、20-30mm、30-40mm 解決: 0.01mm
正確さ: 0.03mm 最大移動速度: 1.5m/s
使用温度: 0～40℃ 湿度: <80>
ハイライト:

光学線形エンコーダー

,

線形ガラス スケール

製品の説明

光学式リニアエンコーダ付き電子式フェザゲージ
デジタルウェッジ型精密スケール
産業用途における精密な隙間測定のために、光学式リニアエンコーダ技術を特徴とする先進的な電子フェザゲージ。
製品機能
タービンおよび水力タービンの静的または動的な隙間測定用に設計されています。正確な読み取りのためのクリアなLCDディスプレイを備えています。
操作説明
  • バッテリー交換:カバーを開けてバッテリーを交換し、しっかりとロックするために閉じます。
  • ZEROボタン:任意の場所で読み取り値を0に設定します。
  • ON/OFFボタン:電源制御
  • 準備:ネジを緩め、スケールの側面を布で清掃し、リーダーヘッドを右端に移動させ、補助スケールをウェッジに合わせ、読み取り値を0に設定します。
利用可能なモデル
モデル 測定範囲
UNIMETRO UXY-1 0-10mm
UNIMETRO UXY-2 5-15mm
UNIMETRO UXY-3 10-20mm
UNIMETRO UXY-4 20-30mm
UNIMETRO UXY-5 30-40mm
測定手順
直接測定（モデルUXY-1）
ウェッジフェザをウェッジ溝に挿入し、補助スケールの底面が測定面に完全に接触し、垂直に保たれていることを確認します。LCDに直接測定データが表示されます。
加算測定（モデルUXY-2～UXY-5）
補助スケールをウェッジブロック端面に合わせ、位置を0に設定してから測定を実行します。実数値を計算するには、次の式を使用します：LCD表示値 + ウェッジ読み取り値。
例:表示が7.5mm、ウェッジマーキング+5mm（モデル2）=実数値12.5mm
技術仕様
パラメータ 仕様
測定範囲 0-10mm、5-15mm、10-20mm、20-30mm、30-40mm
分解能 0.01mm
精度 0.03mm
最大移動速度 1.5m/s
動作温度 0-40℃
湿度 80%
バッテリー 1.5V (SR44W)
カスタマイズオプションは15営業日でお届け可能です。
使用上の注意
  • ほこりや湿気の多い環境を避ける - 湿度を80%未満に保つ
  • 紫外線や高温放射から保護する
  • 落下や衝撃による損傷を防ぐため、移動スケールブロックは慎重に取り扱う
  • 磁性体から遠ざける
  • ガソリンのみで清掃し、摺動面には時計用潤滑油を使用する
  • アルコールは使用しない - 電子部品を液体に接触させない
トラブルシューティングガイド
エラー 考えられる原因 解決策
LCDが表示されない、または文字が点滅する バッテリー残量が少ない、またはバッテリー接続が緩んでいる バッテリーを交換または調整する

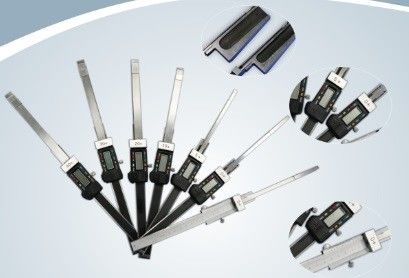

製品画像
オプティカル・リーニア・エンコーダー / デジタル・ウェッジ・スタイルの精度スケール 0 オプティカル・リーニア・エンコーダー / デジタル・ウェッジ・スタイルの精度スケール 1 オプティカル・リーニア・エンコーダー / デジタル・ウェッジ・スタイルの精度スケール 2 オプティカル・リーニア・エンコーダー / デジタル・ウェッジ・スタイルの精度スケール 3
お客様 & 代理店
オプティカル・リーニア・エンコーダー / デジタル・ウェッジ・スタイルの精度スケール 4 オプティカル・リーニア・エンコーダー / デジタル・ウェッジ・スタイルの精度スケール 5
よくある質問
Q: あなたは工場ですか、それとも商社ですか？
A: 私たちは製造工場であり、24時間以内に返信いたします。
Q: あなたの会社は何を専門としていますか？
A: 主に画像測定機、座標測定機、CMM & VMM治具、および関連する精密測定機器を製造しています。
Q: 適切な仕様をどのように選択しますか？
A: 私たちの専門チームが、お客様の製品の種類と測定要件に基づいて適切な仕様をお勧めします。
Q: カスタマイズサービスを受け付けていますか？
A: はい、標準機とお客様の特定のニーズに合わせたカスタムソリューションの両方を提供しています。
Q: 保証期間はどのくらいですか？
A: 当社の製品には1年間の保証が付いています。信頼性の高い長期的なパフォーマンスのために、壊れやすい部品の耐久性を強化しました。
