ホーム 製品視野の測定機械

自動視野の測定システム移動可能な色LEDリング ライト線形スライドの方法HDカメラ

自動視野の測定システム移動可能な色LEDリング ライト線形スライドの方法HDカメラ

Automatic Vision Measurement System Movable Color LED Ring Light Linear Slide Way HD Camera
Automatic Vision Measurement System Movable Color LED Ring Light Linear Slide Way HD Camera

商品の詳細:

起源の場所: 中国
ブランド名: UNIMETRO
証明: CE,ISO
モデル番号:

お支払配送条件:

最小注文数量: 1
パッケージの詳細: 木製のケース
受渡し時間: 5 つの仕事日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 30
連絡先
詳細製品概要
製品名: 視野の測定システム 動き: X、Y、自動Z
つくこと: 色移動可能なLEDは軽い40セクションを鳴らす カメラ: 産業等級色CCDのカメラ
線形スケールの決断: 0.1um 作動距離: 108mm
正確さ: 2.5+L/200um 反復性: 2.5um
照明: プログラム可能な8sections LEDリング表面ライト、
ハイライト:

vision measuring machine

,

vision measurement system

自動視野の測定システム移動可能な色LEDリング ライト線形スライドの方法HDカメラ



超シリーズ視野の測定システムは三軸の自動モーターを備えられた制御を用いるGD&Tの測定のために発達する片持梁高精度なフル オートの視野測定機械である。それは線形および幾何学的な次元の測定をすぐにそして正確にするハードウェアおよびソフトウェア・コンフィギュレーションの自動集中、自動つく制御および自動動きと装備した。

視野の測定システムの製品特性:
質の細部制御
1)花こう岩の基盤およびコラムの優秀な安定性;
2)アルミニウム仕事の段階は、速く反応し、適用範囲が広い動作制御を作る;
3)堅い酸化表面の処理の反傷が付いている仕事の段階;
4)精密線形ガイド、粉砕の球ねじおよびACサーボ モーター等を搭載する標準、動きシステムの精密そして安定性を保障するため;
5)機械の性能が非常に安定していることを動作制御と、および照明および線形スケール読書としてすべての信号制御は埋め込まれる総合制御システム保障する。

高性能構成
1) XYZ三軸CNCの自動制御および正確な位置;
2)システムの位置の正確さそして測定の正確さを保障する1個のum高精度のガラス線形スケール;
3) GIGAの明確な観察および正確な測定の必要性を満たす高リゾリューションのカラー カメラ;
4) 6.5xピクセル訂正かける高解像のかちりと言う音のズームレンズ、正確な倍増および1つはただ必要とした;

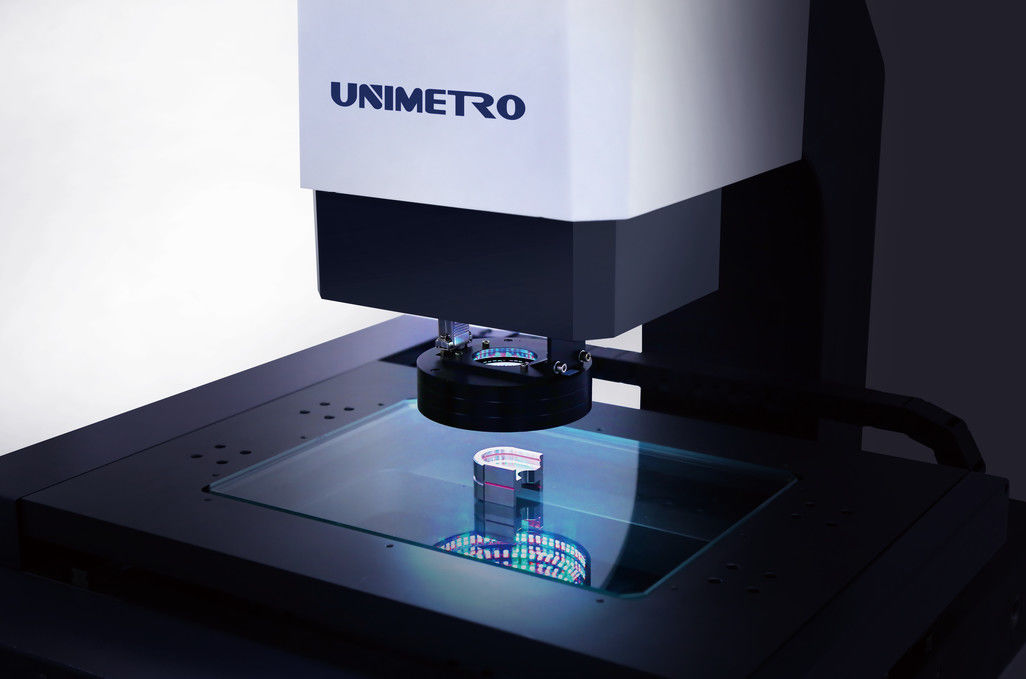

5)プログラム可能な表面5リング8分割LEDの冷たい照明とLEDの平行照明および作り付けの理性的で軽い調節の輪郭を描くために、自動制御8分割の明るさでき、256水平な明るさの調節を理性的に実現し。

自動視野の測定システム移動可能な色LEDリング ライト線形スライドの方法HDカメラ 0
有効な測定ソフトウェア
1)外的配列のRationalVue合成の測定ソフトウェアと強力な2D/3d合成物の測定機能を提供するために、超シリーズは可能である;
2)操作インターフェイスを理解しやすくおよび容易測定をより簡単および有効にする;
バッチ測定を効率的にそしてすぐに完了するために3)自動測定プログラムは置くことができる。

適用範囲が広いexpansibility
1)多タイプの無接触センサーおよび速いfixturingシステムは異なった顧客からの別の測定の条件を満たすことができる選択のためである、

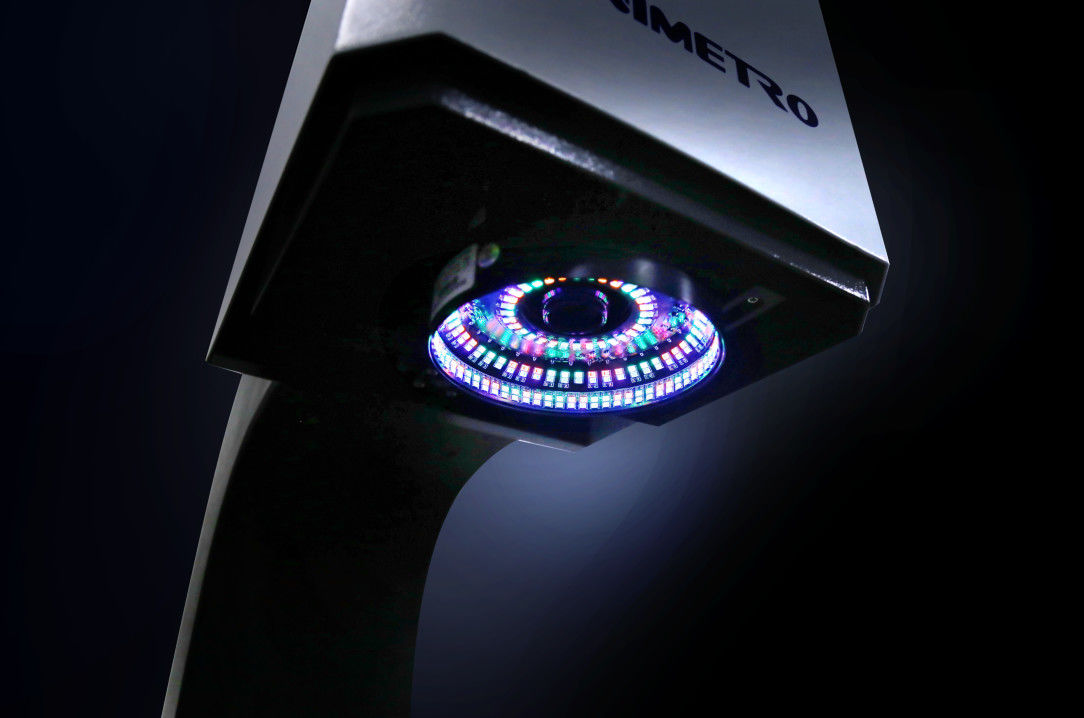

2) Mavable色LEDリング ライトはシリーズを異なった種類の材料または形の異なった部分により適用範囲が広くそして強力にさせる超シリーズのために利用できる提供するより強力な測定の適用を。
3)超シリーズ、の適用範囲が広いexpansibilityのおかげで接触調査、無接触測定センサーと互換性があり、ロボット腕は、大いに測定の効率を高める。

視野の測定システムプロダクト変数:

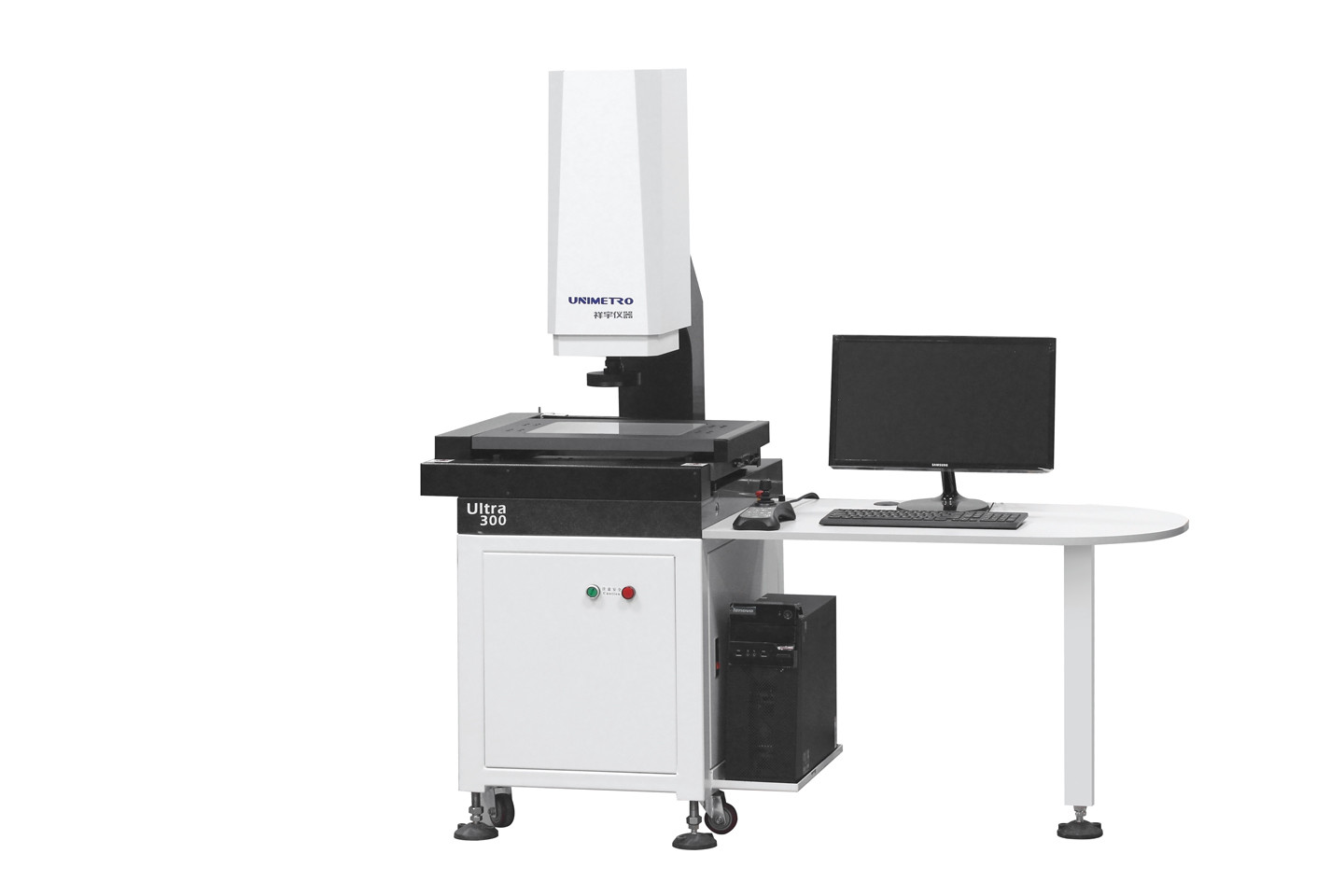

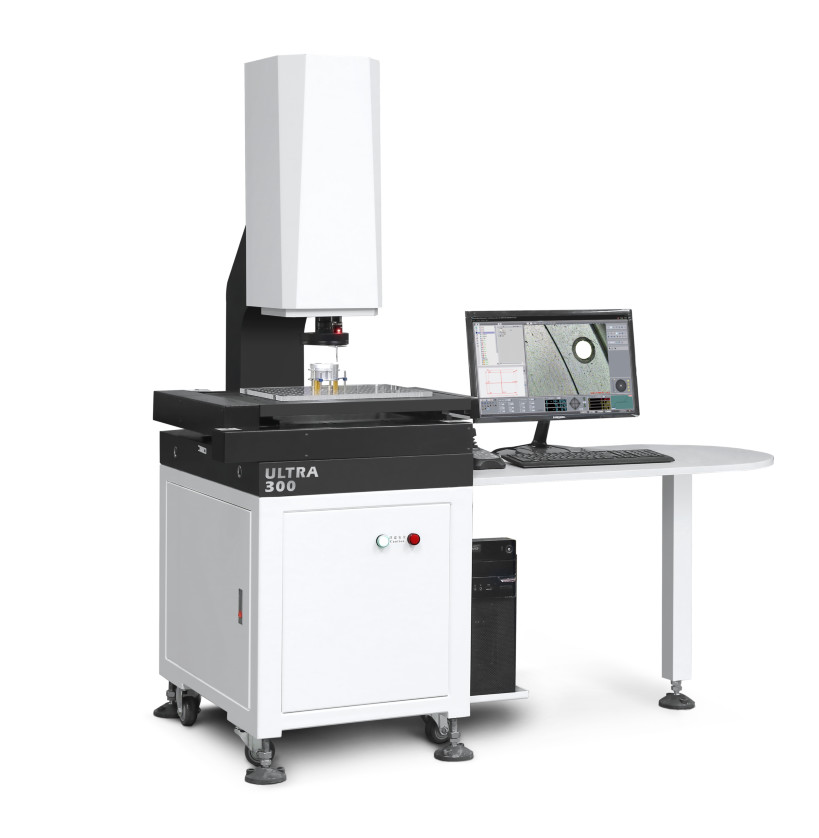

製品名 超シリーズ自動視野の測定システム
モデル 超300 超400 超500 超600
X/Y軸線旅行 300x200mm 400x300mm 500x400mm 600*500mm
Z軸旅行 200mm (顧客の条件に従って上がることができる)
X/Y/Z-3軸線の線形スケール ガラス線形スケールの決断:0.1um
指導モード 精密線形ガイド、複線の二重スライダー ガイド。

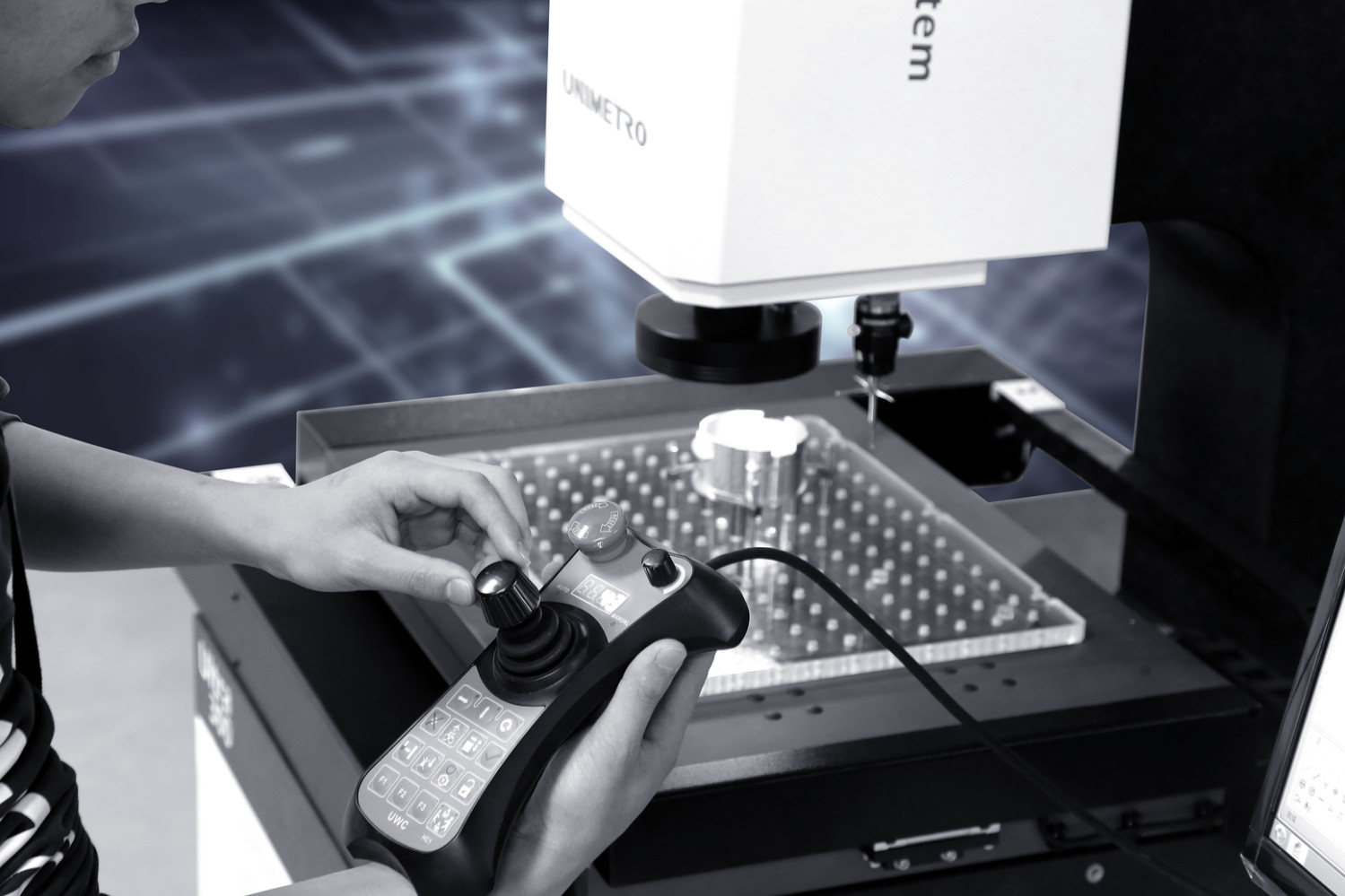

操作モード ジョイスティックのコントローラー、マウス操作、自動検出プログラム。
正確さ XYZ軸線:≤2.5+L/200um
反復性 ±2.5um

ビデオ

システム

CCD 高い定義1/3"色CCDのカメラ
レンズ

6.5Xはかちりと言う音のズームレンズを続ける;光学拡大:0.7X-4.5X;

ビデオ拡大:26X~172X (21.5"モニター)

分野の

眺め(mm)

(D*H*V)

拡大 0.7X 1X 2.0X 3.0X 4X 4.5X
1/3" CCD 8.57x6.86x5.14 6.00x4.80x3.60 3.00x2.40x1.80 2.00x1.60x1.20 1.50x1.20x0.90 1.33x1.07x0.80

照明

システム

輪郭 LEDの平行輪郭の照明
表面 0~255 Stepless調節可能な5リング8分割LEDの表面の照明
測定ソフトウェア UNIMETRO第2の十分に自動測定ソフトウェア
積載量 25Kg
労働環境

温度20℃±2℃の湿気範囲<2>

湿気30~80%の振動<0>

電源 220V/50Hz/10A
Ddimension (W*D*H) 1600*780*1700 1750*920*1700mm 1900x1080x1700mm 1050*1280*1700mm
純重量 380Kg 450Kg 600Kg 800kg

* Lは長さ(mm)、Z軸の機械正確さを測定して、焦点の正確さは工作物の表面と関連している。
*拡大は近似値である、それはモニターおよび決断の次元と関連している。
*視野(mm) = (diagonal*Horizontal*Vertical)
* 0.5Xか2X目的は任意利用でき、イメージの拡大を実現する:13X~86Xか52X~344X。



視野の測定システムソフトウェア機能:

入れられたCADのファイルおよび測定
◉部品配列およびマクロ測定
◉自動焦点および高さの測定
◉運行機能は速い設置を助ける
◉強力で幾何学的な測定機能
◉多数データ レポートおよび写実的なデータ出力機能


◉適用範囲が広いユーザー・プログラム
◉参照の要素の作成
◉機能を検出する強力な端
◉支持の多数の外的な付属品
◉要素の幾何学的な許容の自動計算
◉測定の複雑な生産速くそして便利に


自動視野の測定システム移動可能な色LEDリング ライト線形スライドの方法HDカメラ 1





会社情報:

自動視野の測定システム移動可能な色LEDリング ライト線形スライドの方法HDカメラ 2



私達の利点

10Years経験:
UNIMETROは経験10年以上の度量衡学の専門の製造業者である。私達は度量衡学のmidiumのhigh-levelに焦点を合わせる
プロダクト、提供は顧客のための高精度な測定の解決を完了する。

私達の製品種目:
視野の測定機械として正確な測定のための器械を除いて、測定の機械およびプロフィールを調整する
プロジェクターはVMM 1つのバスケットのコントローラー、レンズ、カメラ システム、線形スケール、VMMおよびCMMのような光学度量衡学のための中心の部品を含んで、私達の生産ラインまたある、据え付け品、光発電機能等…

カスタマー サービス:
私達に私達の顧客に適用範囲が広い測定の解決を提供する度量衡学工業そして機能で専門家のチームがある
ディーラー。Unimetroプロダクトのほとんどは独立した開発であり、設計の私達の概念は安定し、モジュール化である、
販売サービスの後で最小にしなさい。これは私達のパートナーが人件費を最小にするためにプロダクト細部そして販売をとのどうにかして助ける
そして人材養成の費用。




設計を含む、製造、取付けのステップごとのUnimetroの焦点そして販売サービスの後のビジネス過程。
オンサイト・サービスおよび指導:
*オンラインで24時間電話、電子メール、whatsup、skype、youtube、facebook…等によって。
*点の在庫、速い配達
*販売サービスの後で…
1年の保証サービスおよび自由なテスト ソフトウェア アップグレード。
技術的なエンジニアのための技術教育。
Provide一致のテストの解決。
場所の設置装置および使用法の指示。

自動視野の測定システム移動可能な色LEDリング ライト線形スライドの方法HDカメラ 3
