詳細製品概要
Z軸旅行: 150mm 対物レンズ: 手動detentedズームレンズ/Autozoomレンズ0.7-4.5X/選択のためのNavitarレンズ
拡大: 33-195X 視野分野: 8.1-1.3
測定の決断: 任意のための1um/0.5um/0.25um/0.1um 測定ソフトウェア: 理性的なVue 3Dの合成物の測定ソフトウェア
照明: プログラム可能な8つのセクションは表面ライトのためのLEDを、40のセクション鳴らす選択、LEDの平行輪郭ライト、選択のための同軸ライトのためのLEDを鳴らす。
ハイライト:

vision measurement system

,

vision measuring systems



彼シリーズ ガントリー タイプCNCの自動視野の測定機械





プロダクトDecription



彼はシリーズ高精度なガントリー タイプ視野の測定機械高精度結合し、高性能は、異なった種類の部品の幾何学的な要素のための高速測定を提供します。シリーズによってが広く利用されている彼変えるPCBとして企業およびプロダクトを、銅の覆われた積層、大きいガラス、LCDモジュールおよび絶縁材等。



有限な要素分析はの設計過程で彼シリーズもたらされましたり、高い剛性率および正確な機械構造を保障します。機械基盤は閉鎖したフレーム簡単、高いローディングの機能および最高の動きの性能を提供する移動可能な橋タイプ構造を使用しています。



000の等級の花こう岩機械基盤、提供の高い剛性率、耐食性および安定性が高い。



仕事の段階は選択のため解決をfixturing多数プロダクトを前もって調整できます多数レンズの組合せまたです、満たします異なった顧客からの別の測定の条件を。



完全で近いループ動作制御システムは最もよい動きを位置の性能保障し。



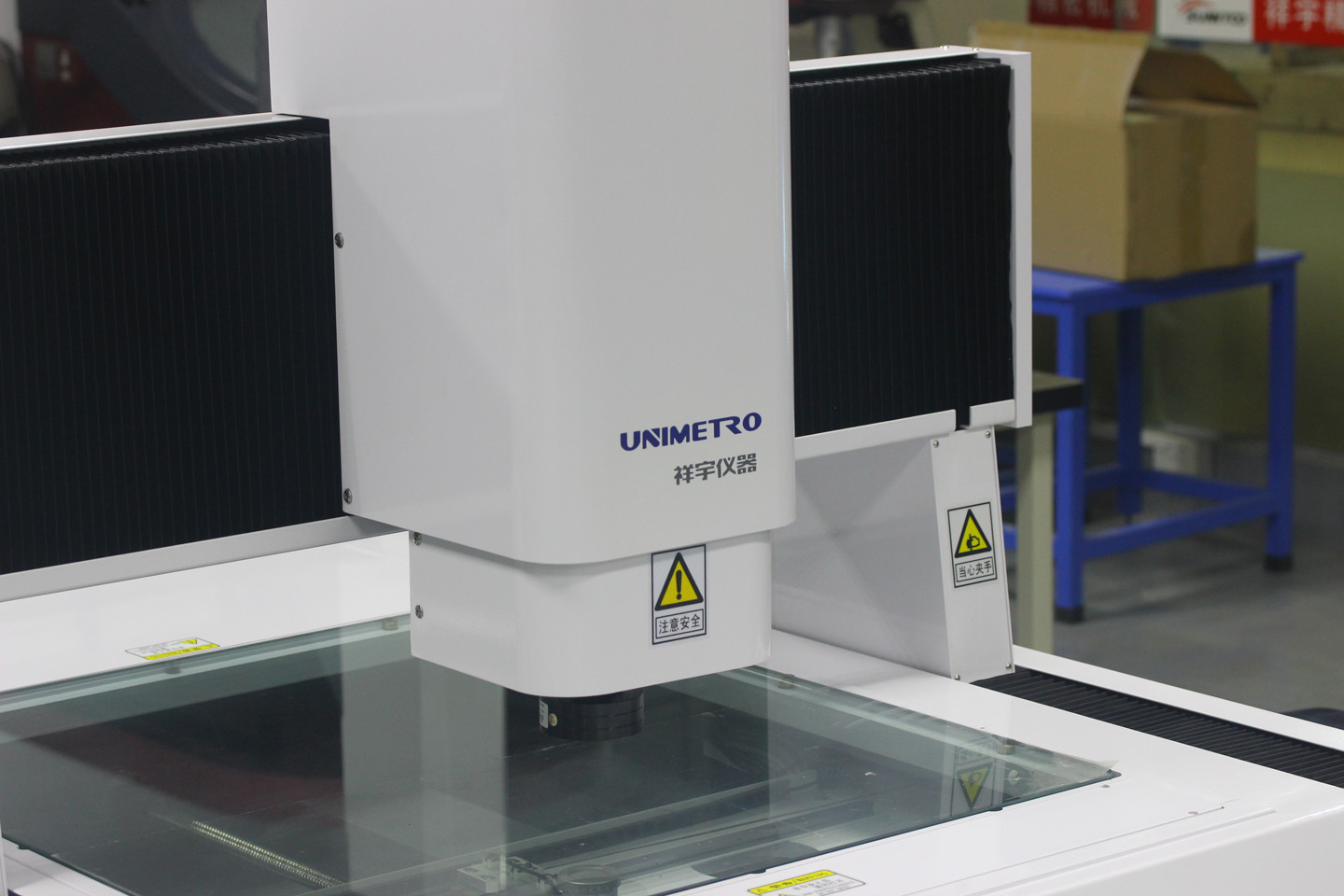

大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 0



有限な要素分析および000の等級の花こう岩によって、私達は高い剛性率および信頼性を保障する最も適度な、最も最大限に活用された機械フレームの設計を得ます。



彼はシリーズ高性能の大型の視野の測定機械UWCの動きのコントローラーおよび高いトルク モーターを、提供します高性能の動作制御、高い加速を使用して、速い設置は測定プロセスの高性能を提供します。



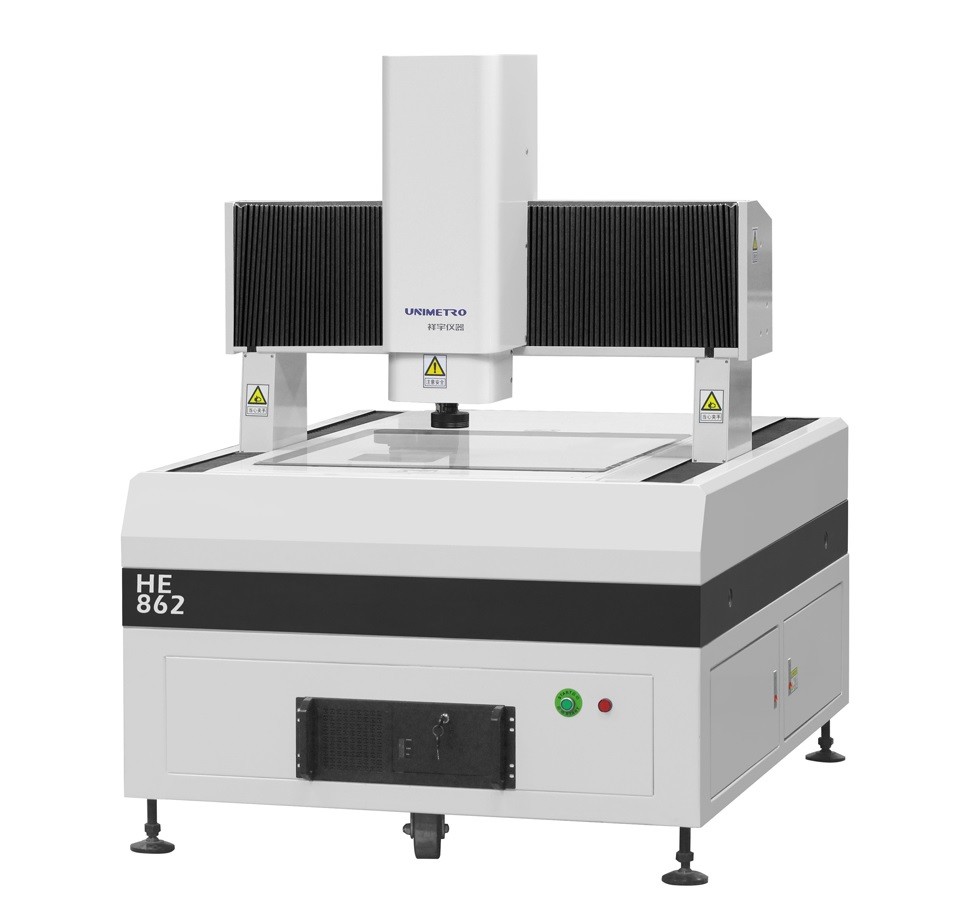

大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 1

UWCの大型の視野の測定機械解決のパッケージ、松下電器産業は選択のために自動車に乗ります



機械フレームはより高いローディングを用いるより簡単で、よりスマートな構造およびよりよい動きの性能を保障する移動ガントリー構造とあります。











詳しいイメージ



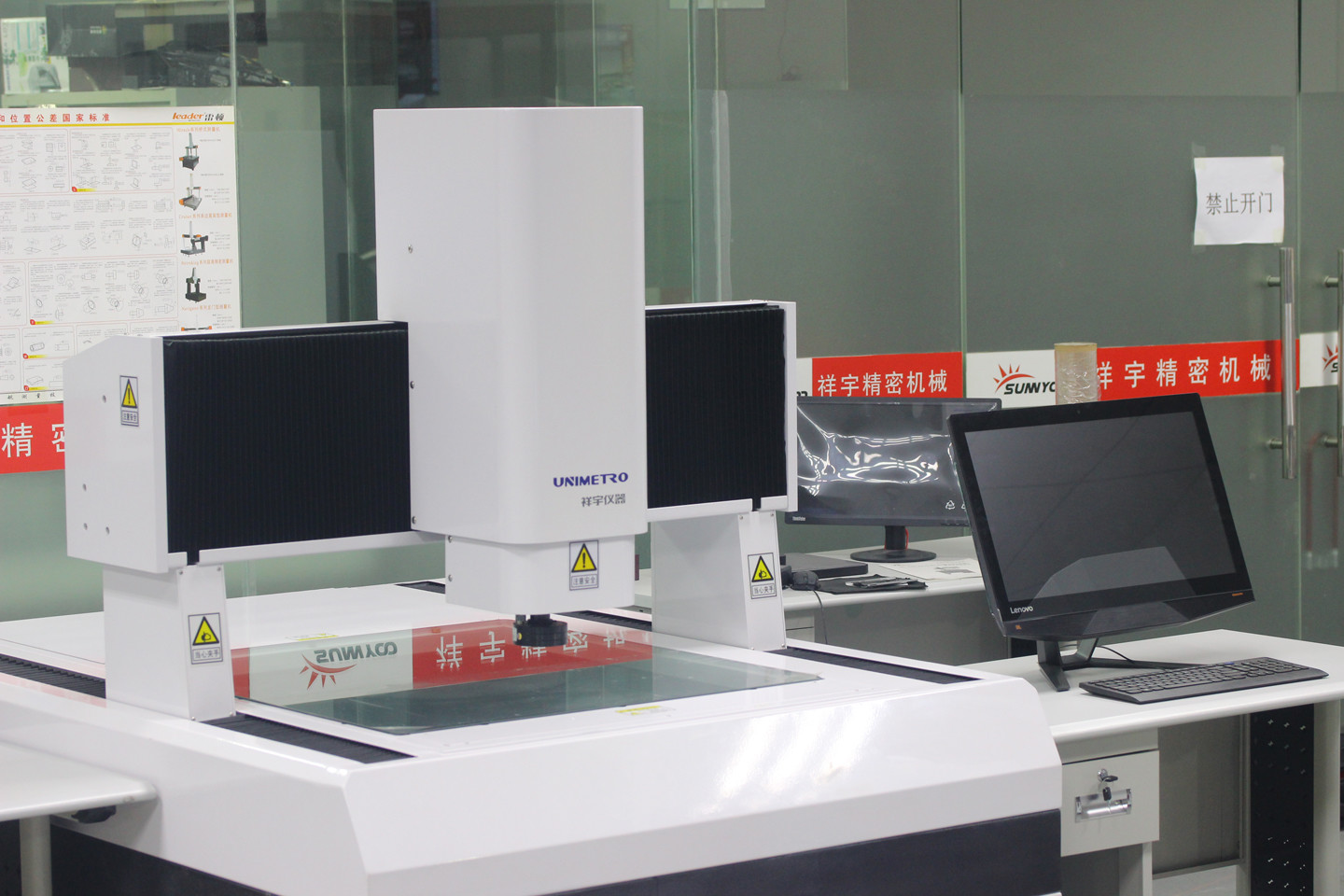

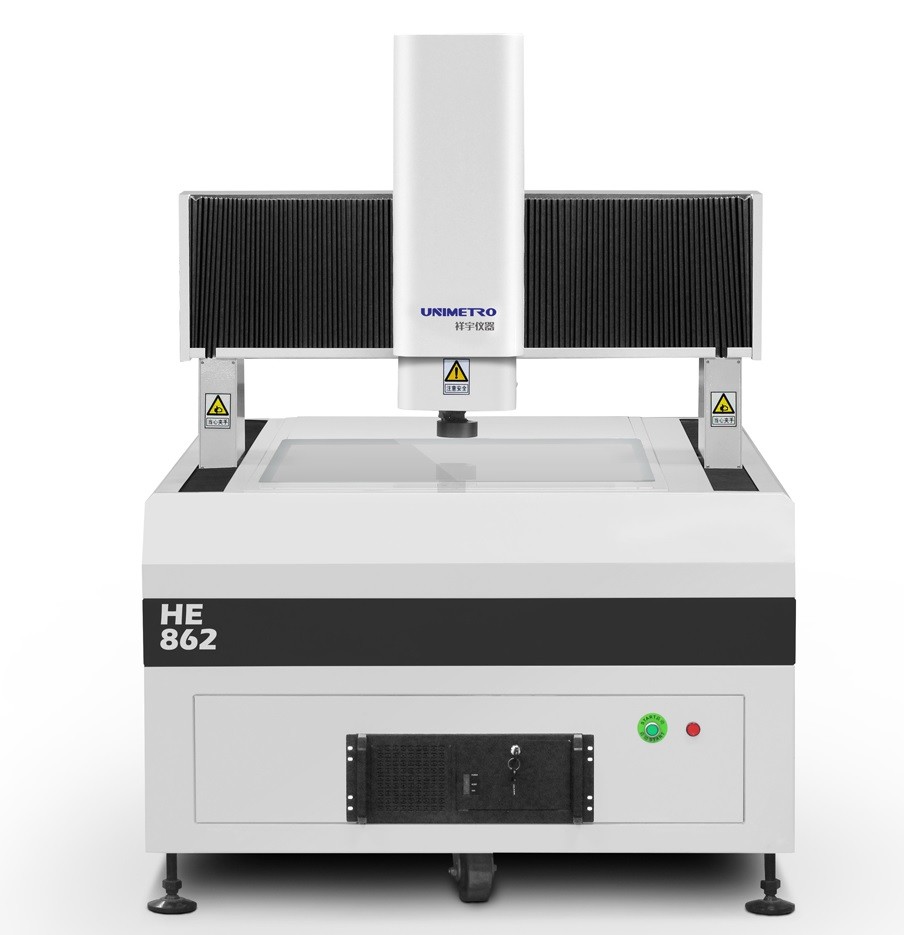

大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 2 大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 3



大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 4 大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 5

X Y軸の使用正確なはさみ金ガイドの方法、Z軸は元のドイツの摩擦によって運転されるグループが付いている高性能の十字柵を使用します。



Renishawの線形スケールは高精度、安定性および長いライフ サイクルと、含んでいました。



ユーザーの要求に従って働く段階は多数のタイプのプロダクト据え付け品と、また多数レンズ前もって調整できる、カメラの組合せの選択はユーザーに利用できます、与えますより多くの柔軟性を。

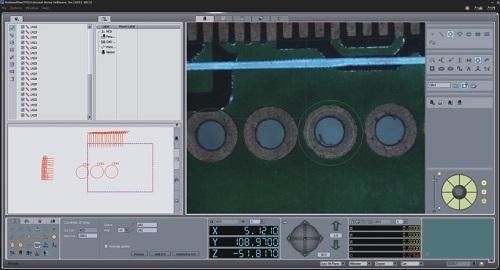

強力な理性的Vueソフトウェアを使うとユーザーは複雑な測定プログラムを容易に達成できます。大量生産で彼はシリーズ視野の測定機械強力な計器でもいいです。



大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 6











変数



項目
HE862
HE1080
HE1210
HE1512
HE1812
次元(mm)
1700*1280*1750
1900*1480*1750
2100*1680*1750
2500*1880*1750
2700*1880*1750
測定範囲(mm)
600*800*200
800*1000*200
1000*1200*200
1200*1500*200
1200*1800*200
測定の正確さ
3+L/200um
3+L/200um
3+L/200um
3+L/200um
3+L/200um
反復性(m) µ
3
3
4
4
4
重量(kg)
1800kg
2900kg
3200kg
4400kg
4800kg


イメージおよび測定
CCD
産業等級色CCDのカメラ
レンズ
マニュアルはズームレンズ0.7-4.5X/Autoのズームレンズ1-10Xを凹ましました
拡大
18-195X (参照だけのために。別のカメラおよびレンズによって拡大は異なっています。)
視野
8.1~1.3mm
作動距離
108mm
線形スケールの決断
1µ m (選択のための0.5µ m)
ドライブ
CNC制御、終わりループACサーボ ドライブ、ジョイスティック、マウスまたはキー ボード制御
照明
プログラム可能な8つのセクションLEDリング表面ライト、平行LEDの輪郭ライト、40はLEDリング ライト、同軸ライト、選択のための移動可能な多色リング ライトを区分します










任意解決



大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 7 大型の視野の測定機械急速な動きPCB LCDの視野の測定システム 8



照明:
レンズ:
接触調査:
レーザー センサー
4/8/40のセクションLEDsurfaceリング ライト
48のセクション4色LEDリング ライト
動産4色LEDリング ライト
マニュアルによって凹まされるズームレンズ
自動ズームレンズ
同軸ライトが付いているマニュアルによって凹まされるズームレンズ
同軸ライトが付いている自動ズームレンズ
Renishaw MCPのキット
測定の間違い<> Renishaw PH6+TP20
測定の間違い<>
KEYENCEのない接触レーザー センサー
白色光の測定センサー











ジョイスティック制御
