| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | 彼 |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 20~25days |
| 支払条件: | L/C、T/T |
| 供給の能力: | 10 |
| 製品名: | イメージの計器 | 次元: | 1900*1480*1750mm |
|---|---|---|---|
| 測定範囲: | 800*1000*200mm | 測定の正確さ: | 3+L/200um |
| 反復性: | 3 | 線形スケールの決断: | 0.1um |
| ドライブ: | CNC制御、close-loop AC Servoのドライブ、ジョイスティック、マウスまたはキーボード制御 | 照明: | 5リング、8セクションLEDリング ライト |
| ハイライト: | 1500Kg光学測定装置,厚板ガラスのための光学測定装置,220V光学測定装置 |
||

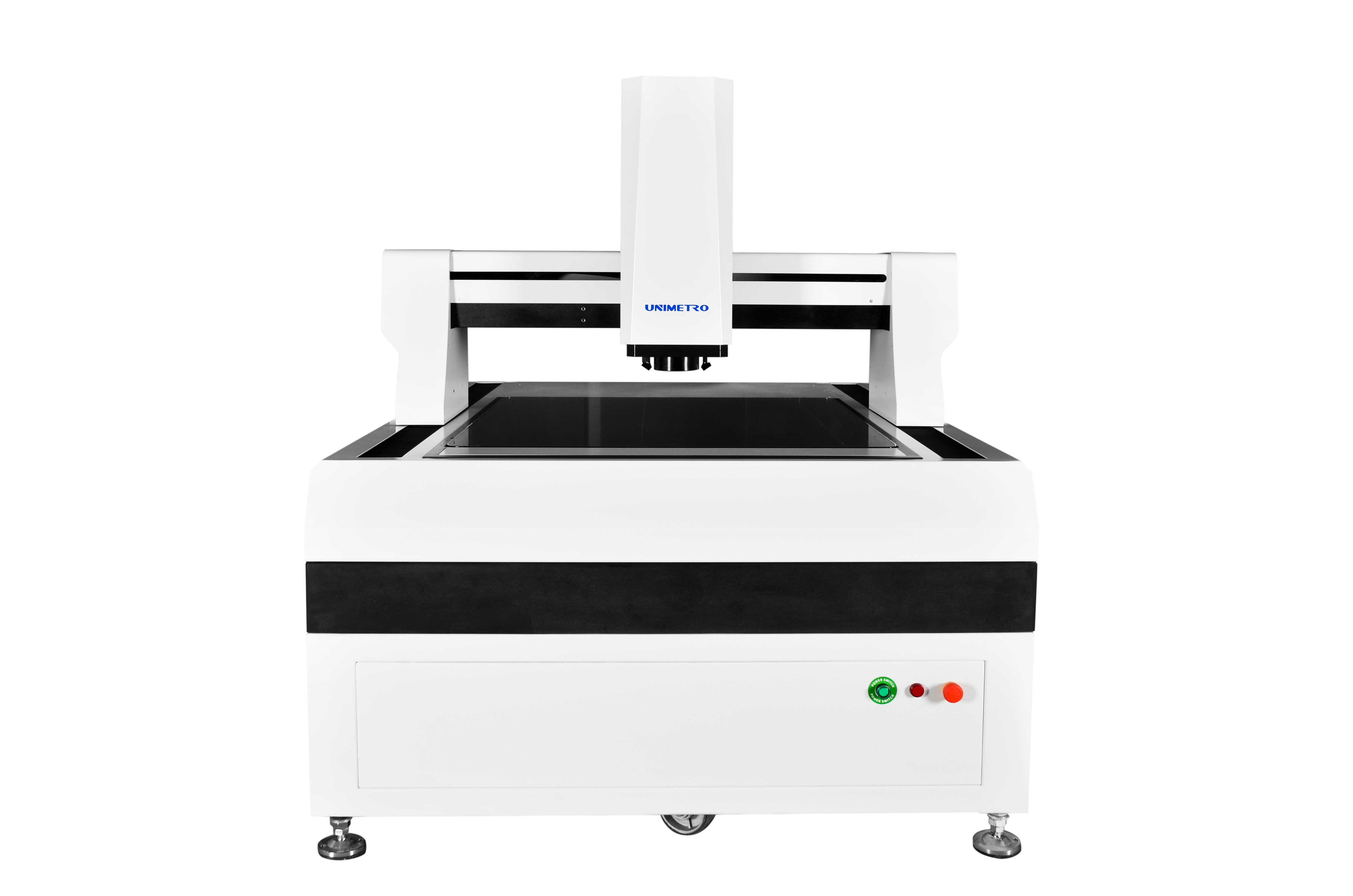

高精度の厚板ガラスのための光学測定装置
視野の測定機械は、正確な実寸仕事の部分のイメージを捕獲するカメラを使用して光学計器であるミクロンのレベルまでの正確さに測定する使用する器械分析し、イメージ ピクセルを計算する測定ソフトウェアとの第2次元をである。それは型、電子工学、半導体、プラスチック注入、3Cプロダクト、医療、航空…等として異なった企業からの正確な第2次元の測定の適用そしてエンド ユーザーのほとんどのために、合う普及したモデルである。それはあなたのプロダクト品質管理プロセスでであり、あなたのプロダクト次元の正確さを使用される、重要な器械するあなたのプロダクトを競争に保障する。
光学測定装置のメカニズムの設計
>>採用された全閉鎖したフレーム移動橋構造は、測定の工作物、大きい忍耐容量および良い業績の性能を固定した。
>>高い剛性率および高精度を保障するために機械設計に有限な要素分析の技術を機械構造もたらしなさい。
>>等級000の花こう岩の大理石の基盤、高力、耐食性およびよい安定性。
>>酸化アルミニウムの表面処理の仕事台---速く、適用範囲が広い行為制御、耐久および美しい。
光学測定の機器構成
>>開いた耳障りな定規、決断0.1um、高精度およびよい安定性。
>>精密線形ガイド・レール、粉砕機およびACサーボ モーターの球ねじ機械システムの正確さの位置の安定性を保障するため。
>> 2Mピクセル高精細度色のGigaのデジタル カメラは明確な観察および安定した測定の条件に合う。
>> 6.5X高精細度の光学レンズ、正確な自動ズームレンズ、速い一度ピクセル口径測定。
>>平行LEDの輪郭の光源のプログラム可能な8つのセクションLED面光源（緑か白い）。
>> CNC制御、close-loop AC Servoのドライブ、ジョイスティック、マウスまたはキーボード制御。
3D測定のための光学測定装置の任意Multi-sensor
照明:4/8/40のセクションLED表面リング ライト;48のセクション4はLEDリング ライトを着色する;動産4はLEDリング ライトを着色する
レンズ:手動凹まされたズームレンズ;自動ズームレンズ、同軸ライトが付いている手動凹まされたズームレンズ;同軸ライトが付いている自動ズームレンズ。
接触調査:Renishaw MCPのキット、測定の間違い <>
レーザー センサー:KEYENCE無接触レーザー センサー;白色光の測定センサー。
変数
私達の大きい視野の測定機械細部は図表ショーの下に同様にある:
| モデル | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| XのY旅行（mm） | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Z軸旅行（mm） | 200 （顧客の条件に従って上がることができる） | |||||
| 積載量 | およそ35のkg | |||||
| 次元（mm） | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| 重量（kg） | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| 決断 | 0.5μm （選択のための0.1μm） | |||||
| カメラ | 2M HD GIGAのデジタル カメラ | |||||
| ズームレンズ | 専門の自動ズームレンズのズームレンズの拡大:1~10X | |||||
| ビデオ拡大 | 18~195X | |||||
| （指定カメラの異なったモデルに従って、拡大は変わる;実際の拡大は測定されたデータに応じてある） | ||||||
| FOV | 8.1~1.3mm | |||||
| （カメラおよびレンズの異なった一致の機構に従って、視野はそれに応じて変わり、実際の視野は測定されたデータに応じてある） | ||||||
| Accuracy* | ≤ （3+L/200）のμm | |||||
| 照明 | プログラム可能な5リング8セクションLED表面の照明 | |||||
| （40のセクションは選択のためのライト、同軸ライト、移動可能な多色リング ライトを鳴らす） | ||||||
会社情報
私達のClient&Agent
| FAQ |
|---|
 Q1:工場または商事会社であるか。 |
 A1:私達は工場および24時間の最も速い応答を与えることである。 |
| Q2:主にあなたの会社は何であるか。 |
| A2:私達は視野の測定機械、等位の測定機械、CMM&VMMのfixturesetcを作り出す主にべきである。 |
| Q3:適切な指定を選ぶ方法か。 |
| A3:私達に測定されるべきプロダクトの変化そしてサイズを言う限り私達の専門のチームは適した指定の計器の助言する。 |
| Q4:カスタマイズされたサービスを受け入れるか。 |
| A4:確実でであって下さい!私達はだけでなく、典型的な機械、顧客の必要性にカスタマイズされるまた機械を提供してもいい。 |
| Q5:あなたの保証期間は何であるか。 |
| A5:私達のプロダクト保証期間は1年である。私達の製品品質は非常に安定して、私達は持っている ある壊れやすい部品でたくさん改良される。私達の製品品質の安心できる。 |
