モデル: | 基本 | 製品名: | 小さいバッチ点検のための完全な手動視野の測定システム |
---|---|---|---|
反復性: | 2.5um | 正確さ: | 2.5+L/100um |
線形スケールの決断: | 0.5um | 測定モード: | 完全なマニュアル |
サポート: | OEM、ODMは、カスタマイズする | 適用: | 金属、注入のプラスチック、ギヤ、移動式phnoeの部品、等。 |
ハイライト: | 完全な手動視野の測定機械,3つの軸線の視野の測定機械,OEMの視野の測定機械 |

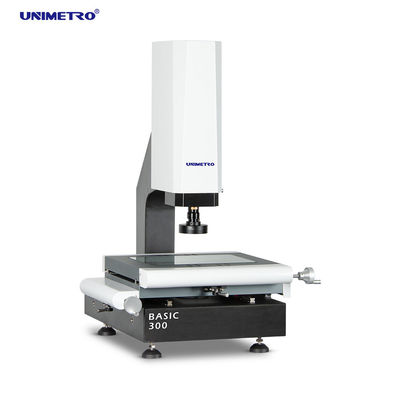

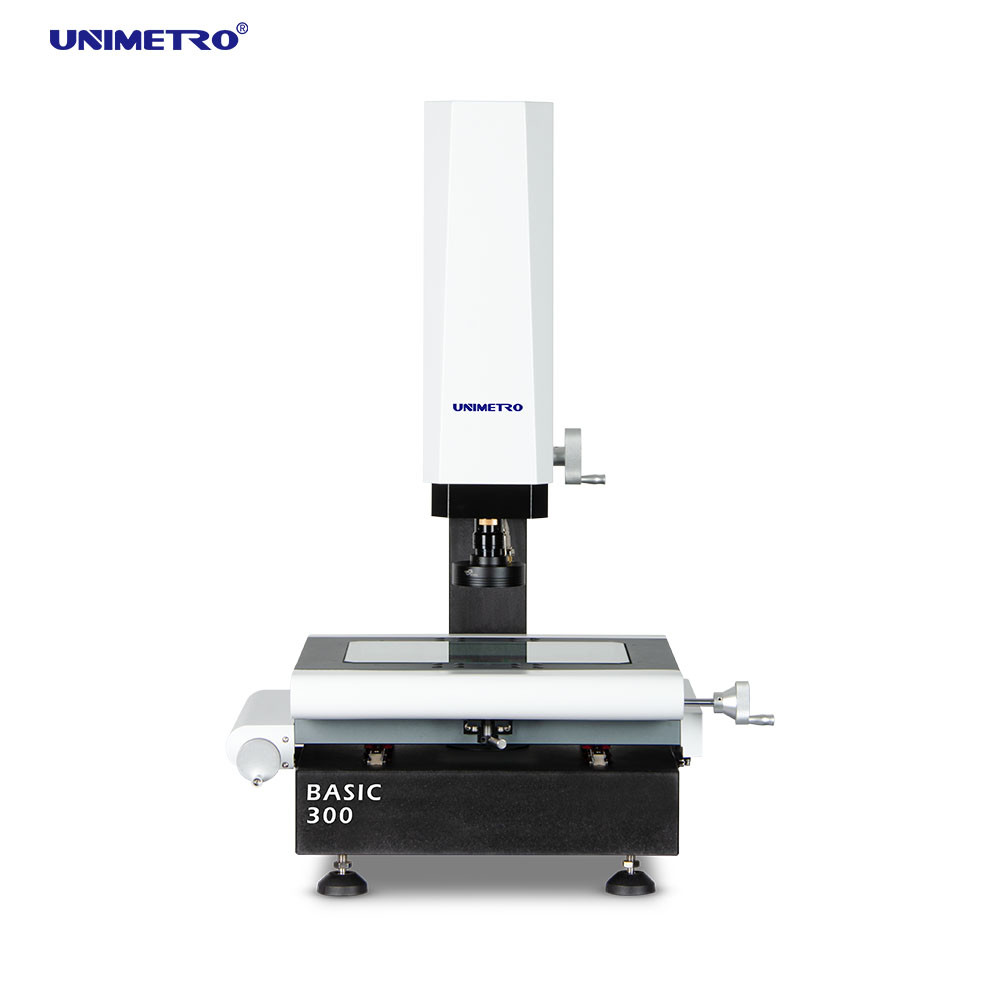

小ロット検査用の完全手動画像測定システム
記述
BASIC シリーズの画像測定機は、UNIMETRO によって設計および開発されました。これは、精密部品を製造するほとんどの工場で最も一般的なモデルです。少量サンプル測定用途に最適です。ユーザーフレンドリーなソフトウェアを使用した 3 軸手動制御により、オペレーターは非常に短時間で機械の使用を管理できます。
パラメーター
モデル | ベーシック 200 | ベーシック 300 | ベーシック400 | ベーシック500 | |
寸法(mm)(L×W×H) | 550×540×930 | 600*740*980 | 700×840×980 | 800×940×980 | |
測定範囲 (mm)(X*Y*Z) | 200×100×150 | 300×200×200 | 400*300*200 | 500×400×200 | |
測定精度(μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
再現性 (μm) | 2.5 | 2.5 | 2.5 | 3 | |
重量 (kg) | 140kg | 190kg | 240kg | 290kg | |
画像と測定 | CCD | 120万画素HDデジタルカメラ | |||
レンズ | 0.7~4.5倍手動凹型ズームレンズ、倍率信号フィードバックセンサー付 | ||||
倍率 | 18-195X (参考値です。カメラとレンズが異なると、倍率は異なります。) | ||||
視野 | 8.1~1.3mm | ||||
作動距離 | 80mm | ||||
線形スケール分解能 | 0.5μm(オプションで0.1μm) | ||||
駆動方式 | X、Y、Z軸手動制御 | ||||
イルミネーション | プログラマブル 4 セクション LED リング サーフェス ライト、平行 LED 輪郭ライト、8 セクション LED リング ライト、同軸、オプション用 |
* L は測定長 (mm)、Z 軸の機械的精度と焦点精度は、
ワークの表面。
* 倍率はおおよその値であり、モニターの寸法と解像度に関連しています。
* 視野 (mm) = (対角線*水平*垂直)
* 0.5X または 2X の対物レンズがオプションで利用可能で、画像倍率を実現します: 13X~86X または 52X~344X。
特徴
1.花崗岩のベースとカラム、優れた安定性;
