| Z軸移動: | 150mm | 対物レンズ: | 手動detentedズームレンズ/Autozoomレンズ0.7-4.5X/選択のためのNavitarレンズ |
|---|---|---|---|
| 拡大: | 33-195X | 視野分野: | 8.1-1.3 |
| 測定の決断: | 任意のための1um/0.5um/0.25um/0.1um | 測定ソフトウェア: | 理性的なVue 3Dの合成物の測定ソフトウェア |
| 照明: | プログラム可能な8つのセクションは表面ライトのためのLEDを、40のセクション鳴らす選択、LEDの平行輪郭ライト、選択のための同軸ライトのためのLEDを鳴らす。 | ||
| ハイライト: | 自動ガントリー画像測定システム、0.25umガントリー画像測定システム、3Dガントリー画像測定システム,0.25 um Gantry Vision Measurement System,3D Gantry Vision Measurement System |
||
製品の説明

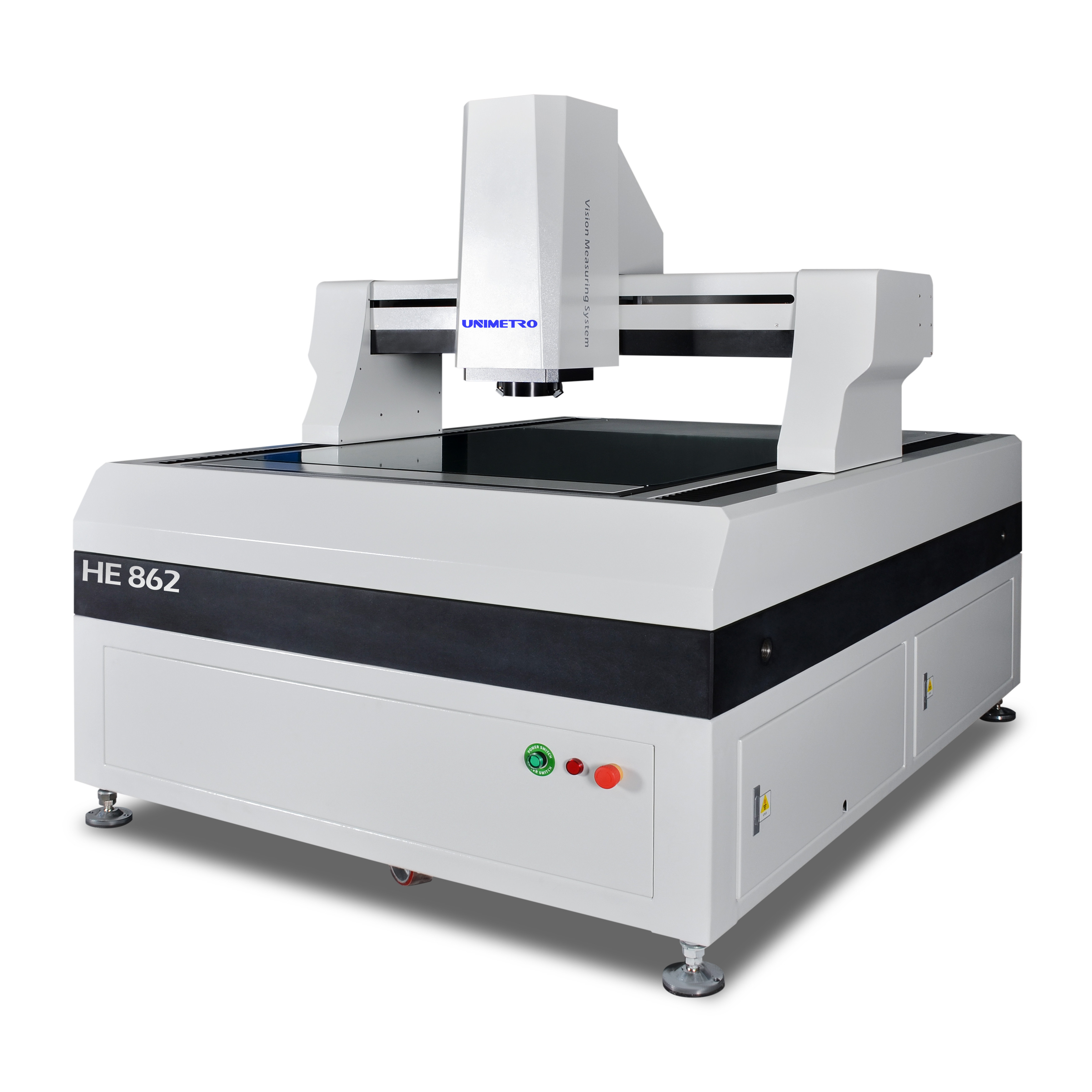

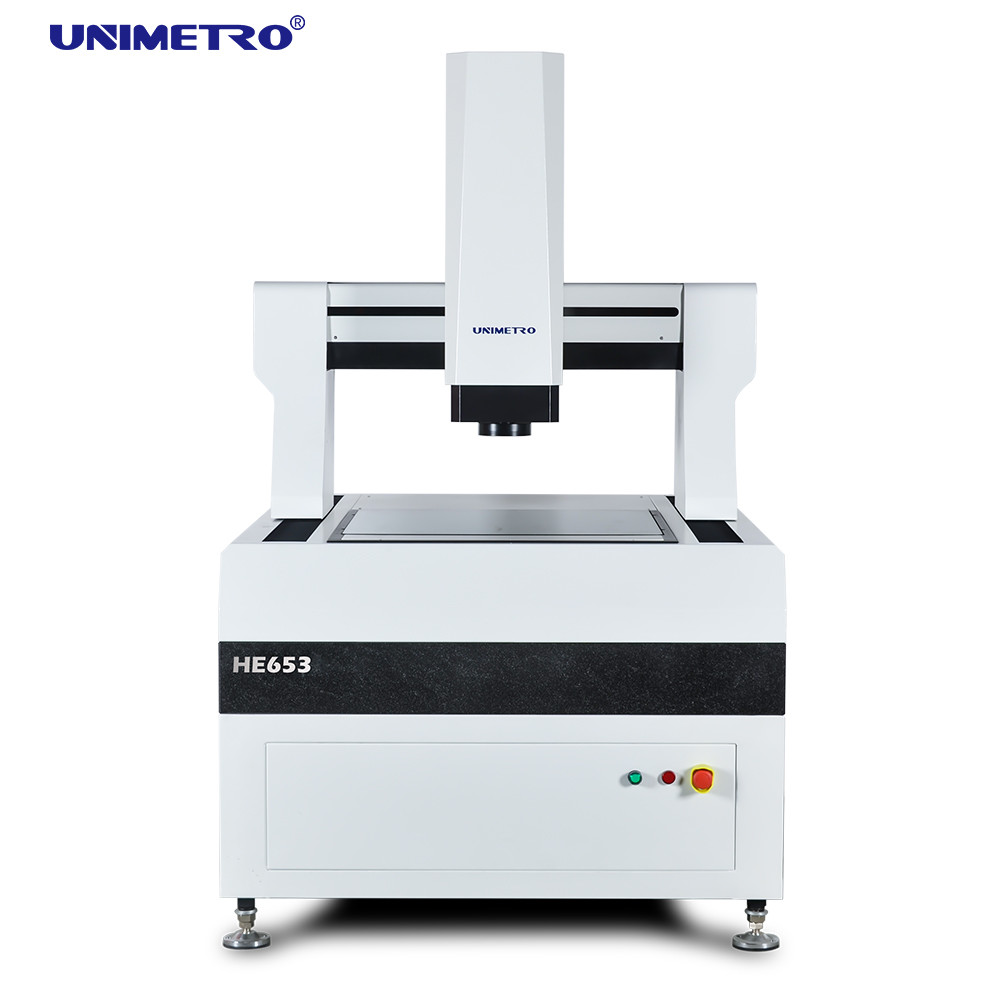

HEシリーズ高精度ガントリー型画像測定機は、高精度と高効率を兼ね備え、各種部品の幾何要素を高速に測定します。HEシリーズは、PCB、銅張積層板、大型ガラス、LCDモジュール、絶縁材料など、さまざまな業界や製品で幅広く使用されています。
HEシリーズの設計プロセスには有限要素解析が導入されており、高い剛性と正確な機械構造を実現しています。機械ベースはクローズドフレーム可動橋型構造を採用しており、シンプルでありながら高い積載能力と最高の運動性能を実現しています。
000グレードの花崗岩マシンベースは、高剛性、耐食性、高い安定性を提供します。
ワークステージは複数の製品の固定ソリューションをプリセットすることができ、オプションで複数のレンズの組み合わせも可能で、さまざまな顧客のさまざまな測定要件を満たします。
フルクローズループモーションコントロールシステムにより、最高の動作と位置決めパフォーマンスが保証されます。
有限要素解析と000グレード御影石により、最も合理的かつ最適化された機械フレーム設計を実現し、高い剛性と信頼性を確保します。
HEシリーズ高効率大型画像測定機は、UWCモーションコントローラーと高トルクモーターを使用しており、高性能モーション制御、高加速、高速位置決めにより、測定プロセスの高効率を実現します。
UWC大型画像測定機ソリューションパッケージ、パナソニックモーターオプション
機械フレームは可動ガントリー構造を採用しており、よりシンプルでスマートな構造で、より高い負荷とより優れた動作パフォーマンスを保証します。
詳細画像

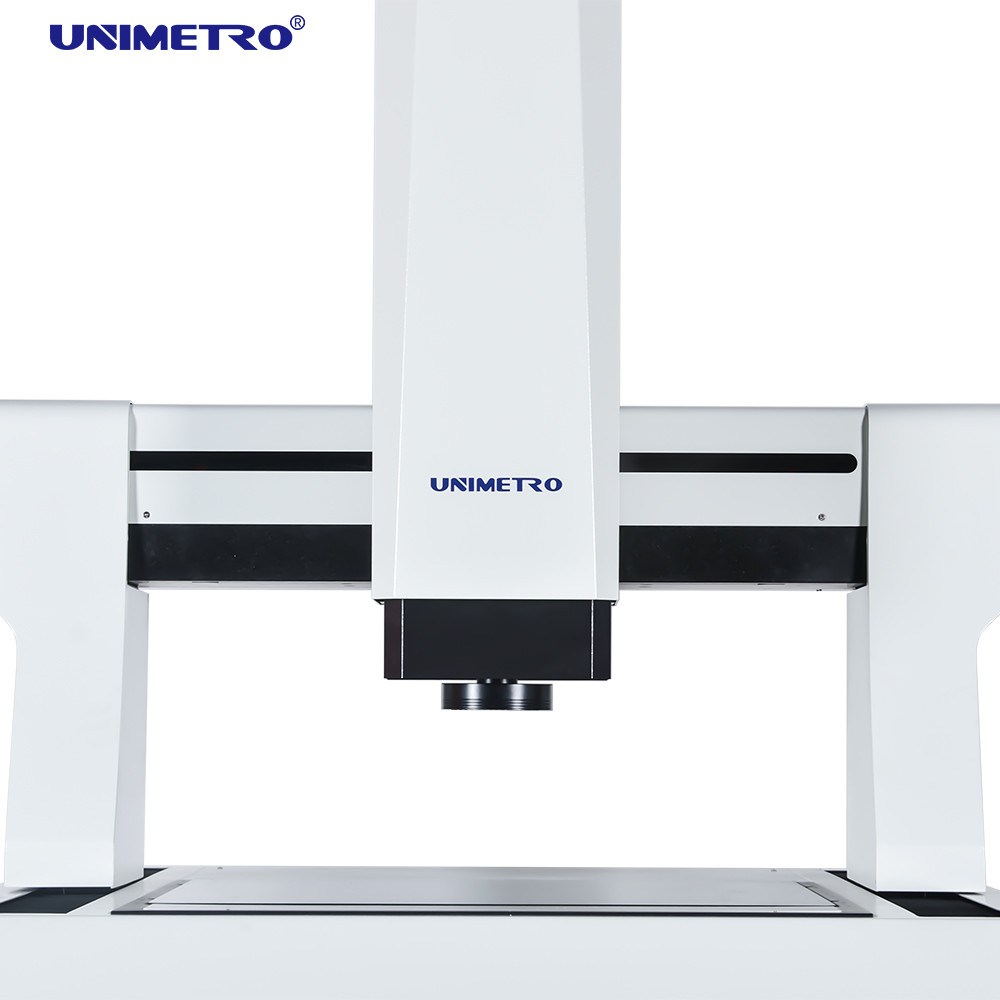

X/Y 軸は正確なライナーガイドウェイを使用し、Z 軸はドイツ独自の摩擦駆動グループを備えた高性能クロスレールを使用します。
高精度、安定性、長寿命を備えたレニショー リニア スケールが付属しています。
ユーザーの要件に応じて、作業ステージは複数のタイプの製品治具をプリセットでき、複数のレンズとカメラの組み合わせオプションも利用できるため、ユーザーはより柔軟に対応できます。
強力な Rational-Vue ソフトウェアを使用すると、ユーザーは複雑な測定プログラムを簡単に実現できます。HEシリーズ画像測定機は、量産においては強力な測定器となります。
パラメーター
| モデル |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X、Y移動量(mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z軸移動量(mm) |
200(お客様のご要望に応じて増額可能) |
|||||
|
負荷容量 |
約。35kg |
|||||
| 寸法(mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| 重量(kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
解決 |
0.5μm(オプションは0.1um) |
|||||
|
カメラ |
2M HD GIGAデジタルカメラ |
|||||
|
ズームレンズ |
プロ仕様オートズームレンズ ズームレンズ倍率：1～10倍 |
|||||
|
ビデオの拡大率 |
18～195X (選択したカメラのモデルによって倍率は変わります。実際の倍率は測定データの影響を受けます) |
|||||
|
視野 |
8.1~1.3mm (カメラとレンズの異なるマッチングスキームに従って、視野はそれに応じて変化し、実際の視野は測定データの影響を受けます) |
|||||
|
正確さ* |
≤ (3+L/200)μm |
|||||
|
イルミネーション |
プログラム可能な5リング8セクションLED面照明（40セクションリングライト、同軸ライト、オプションの可動マルチカラーリングライト） |
|||||
オプションのソリューション
|
イルミネーション：
|
レンズ：
|
タッチプローブ:
|
レーザーセンサー
|
|
4/8/40セクションLEDsurfaceリングライト
48セクション4色LEDリングライト 可動式4色LEDリングライト |
手動凹みズームレンズ
オートズームレンズ 同軸照明付き手動凹みズームレンズ 同軸光オートズームレンズ |
レニショー MCP キット
測定誤差 <=0.75µm レニショー PH6+TP20 測定誤差 <=0.35µm |
キーエンスの非接触レーザーセンサー
白色光測定センサー |
