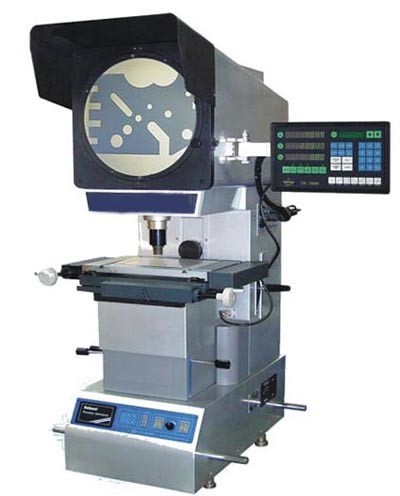

Z軸は0.1 mmの光学投影検査器の移動速度に決断0.5 mmモーターを備えました

Z軸は0.1 mmの光学投影検査器の移動速度に決断0.5 mmモーターを備えました

Z Axis Motorized Optical Profile Projector Travel Speed 0.1 mm Resolution 0.5 mm

商品の詳細:

起源の場所: 中国
ブランド名: UNIMETRO
モデル番号: UNIPJ-3000DZ

お支払配送条件:

最小注文数量: 1
パッケージの詳細: 木製のケース
受渡し時間: 10 日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 10
今すぐお問い合わせ
詳細製品概要
Z 軸の動き: モーターを備えられる X の Y軸の動き: マニュアル
解像度: 0.5 mm 倍率: 10、20、50、選択のための 100 X
Z 軸の移動速度: 5、1、0.01 PD (W): 110V/220V (AC) 50/60Hz 合計 power=400W



Z軸は0.1 mmの光学投影検査器の移動速度に決断0.5 mmモーターを備えました



導入



UNIPJ-3000DZの光学投影検査器はZ軸の動きのためにステップ・モータを使用しましたり、より容易で、より速い集中プロセスを提供します。選択のための10X、20X、50Xおよび100Xが拡大レンズ、別の適用を満たすためにあります。



UNIPJ-3000DZシリーズ光学投影検査器は光学系の優秀な質と埋め込まれます。シリーズは明確なイメージおよび正確な拡大の処理されます。輪郭の測定の間違いは輪郭ライトとの0.08%以下あります。座標の徴候の間違いはの下で(3+l/75) umあります、(Lは測定されるために継ぎ合わさる仕事の長さ単位です:mm)。



Z軸は0.1 mmの光学投影検査器の移動速度に決断0.5 mmモーターを備えました



特徴



モーターを備えられたZ軸の動き。

正確な測定の基礎である安定した、高い剛性率の仕事の段階。

0.5um決断の線形スケールと埋め込まれる、提供のより精密な測定。

角度のための円の耳障りなトランスデューサーを使用して、エンコーダーの代りに測定は、高精度保障します。

顕著な光学系、明確なイメージ。

明るさの調節可能な照明、明確なイメージおよび端を得る助けのユーザー。



Z軸は0.1 mmの光学投影検査器の移動速度に決断0.5 mmモーターを備えました



含まれている表面ライト。ユーザーはまたシリーズの目的の表面を観察できます。



変数



指定



モデル   UNIPJ-3015DZ UNIPJ-3020DZ
ワーク テーブル 金属のテーブルのサイズ(mm) 354*228 404*228
ガラス テーブル(mm) 210*160 260*160
X軸、旅行(mm) 150 200
Y軸旅行(mm) 100 100
Z軸旅行(mm) 100つ 100つ
重量 (kg) 120 125
次元(L*W*H) (mm) 770*550*1100 770*550*1100



測定の正確さ(um) X軸、Y軸:(3+L/50) Z軸;4+L/10
(Lは測定されるべき仕事の部分の長さ単位です:mm)
Z軸旅行『速度 5,1,0.01
決断(X軸、Y軸) 0.5μm



プロジェクター スクリーン スクリーン・サイズ(mm) Ф312によって使用されるrange>Ф300 (十字ラインと)
スクリーンの回転式範囲 0°~360°
回転式角度の決断 1 ‵か0.01°



レンズ 拡大 5X (選択) 10X (選択) 20X (選択) 50X (選択) 100X (選択)
目的の眺め(mm) Ф60 Ф30 Ф15 Ф6 Ф3
作動距離(mm) 53 77.7 44.3 38.4 25.3
Max.Workpieceの高さ 90mm 90mm 90mm 90mm 90mm
データ処理システム 英語で現われるDC-3000多機能のデータ処理システムがデータを集め、ポイント、ライン、円、角度および間隔を測定するのに使用することができます。
照明 伝達および反射の照明:24V/150wハロゲン ランプ。
110V/220V (AC) 50/60Hz合計power=400W
冷却 ファンによって
付属品 分プリンター(選択)、端の探知器(選択)、M2Dソフトウェア(選択)は等、投影検査器のための付属品を詳細については参照します
推薦された支持テーブル ローディングweight>250kg
次元:800 (L)*550 (H)*650 (W) mm
