6061 視力計測機検査用アルミ類
VMM ビジョン測定装置の固定装置
FlexFixの固定装置シリーズは,電子機器,航空宇宙,自動車,プラスチック,医療などのさまざまな産業の精密測定アプリケーションのために設計されています.CMMとVMMシステムのすべてのサイズとモデルと互換性この装置は柔軟で,繰り返し可能な標準化された測定プロセスを提供します.
VMM 固定装置 ソリューション
視覚測定機器は,形状,材料,幾何学が異なる様々な部品を処理し,適切なステージ付けのために効果的な参照平面が欠けていることが多い.各 部品 に 合わせた 固定 装置 は 効率 低下 し て 費用 も かかるFlexFixシリーズのVMM固定装置キットとベースプレートは,VMM測定プロセス中に迅速かつ信頼性の高い固定装置のための時間節約,費用対効果の高いソリューションを提供し,再生可能性迅速で繰り返す設定で精度です

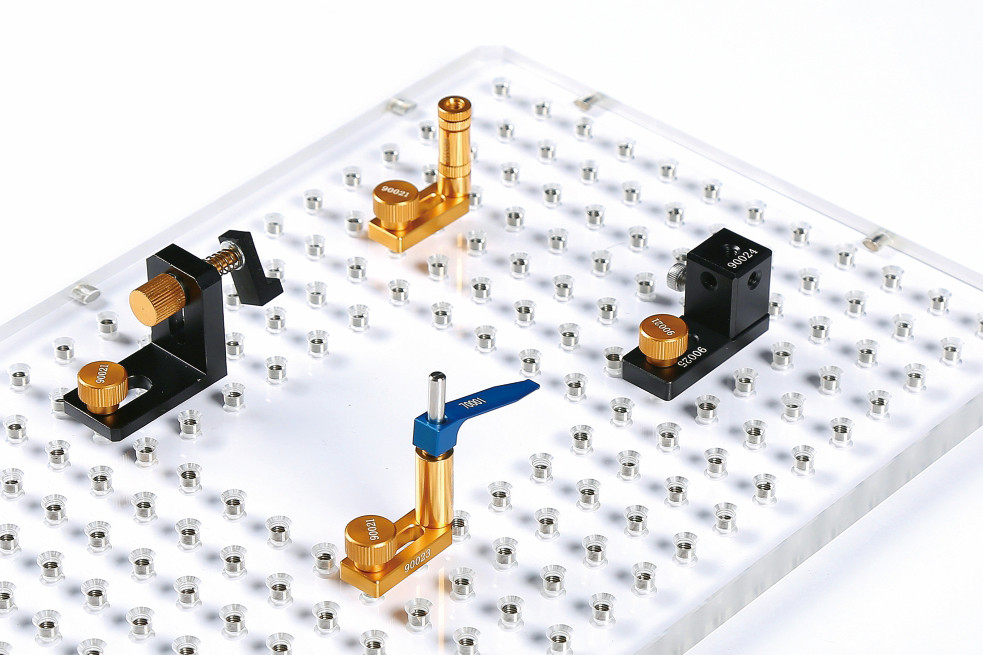

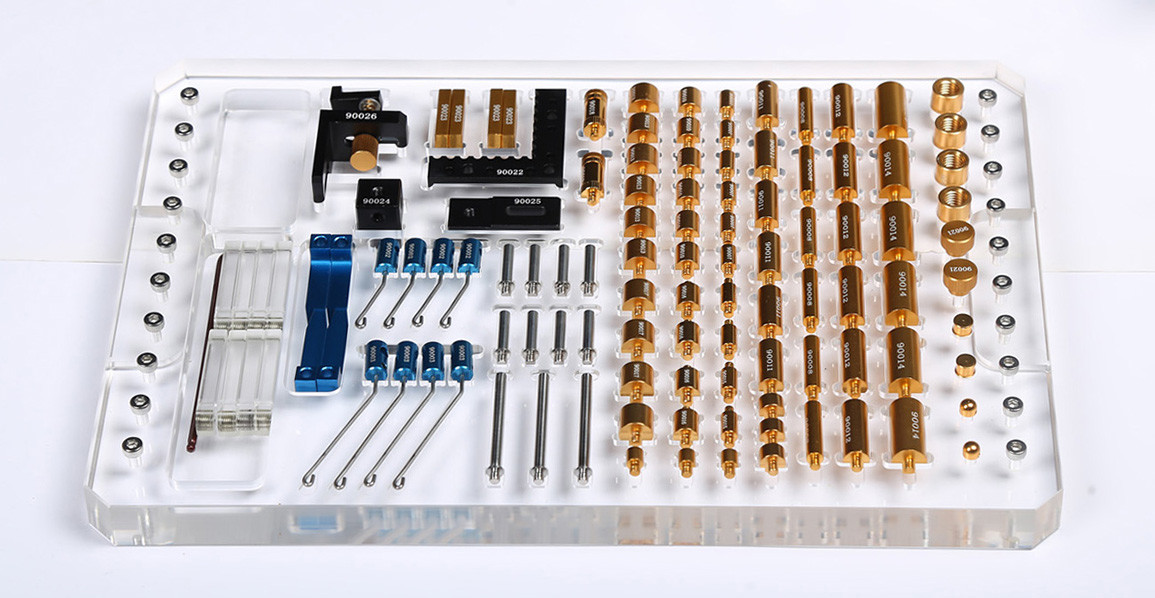

VMM固定キットの部品
FlexFixシリーズのVMMフィクチャーは,包括的なコンポーネントキットとして設計されています.押す特殊なツールなしで固定管理を容易にする固定部品を保持し,部品の形や材料に関係なく,ユーザは迅速に最適な固定ソリューションを見つけることができます.
精密 製造 と 品質
すべての部品は耐久性のためにアノジスコーティングで精密な製造プロセスを経験します.復習可能な部品組み合わせを後続的な検査のために確保する異なる部品や操作者の間の変動をなくし,測定精度と繰り返し性を著しく改善します.

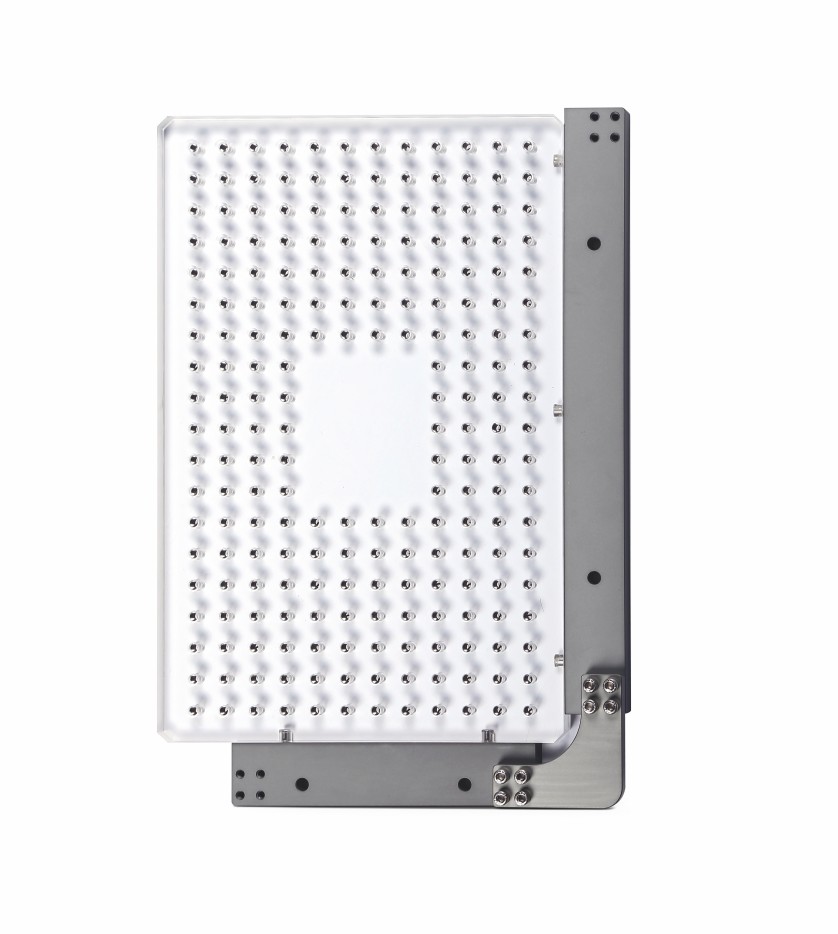

VMMベースプレート
高伝導性,高平面性アクリル材料を用いて ベースプレートを開発しました これはコンートライトからの光経路を 確実にします,ベースプレート内に装着された金属M4螺栓スレッドは,堅牢な部品固定とプレートの寿命延長を提供します.L型磁気高速マウントコーナーは,シンプルな配置と測定を可能にします測定効率を大幅に向上させる.
ベースプレートのサイズ
- 300*200mm,M4糸
- 400*300mm,M4スレッド
- 300*300mm,M4スレッド
- 400*400mm,M4スレッド
- パーソナライズされたサイズ

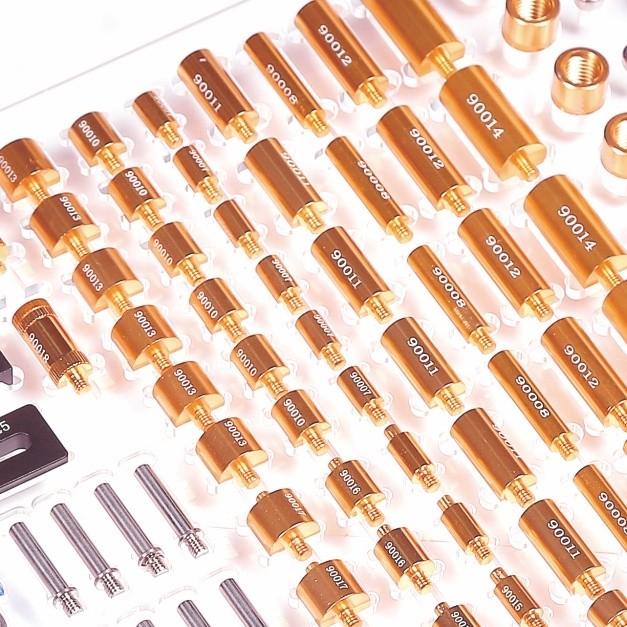

構成要素リスト
| ポイント |
マーク |
QTYは |
| ストレンスクリップ | 90001 | 4 |
| 短線 ストレンスクリップ | 90002 | 4 |
| ロングワイヤ ストレンスクリップ | 90003 | 4 |
| 短張力クランプのサポート | 90004 | 8 |
| 長張力クランプサポート | 90005 | 3 |
| 6*5mm スタンドオフ | 90006 | 3 |
| 6*10mm スタンドオフ | 90007 | 6 |
| 6*25mm スタンドオフ | 90008 | 6 |
| 9*5mm スタンドオフ | 90009 | 3 |
| 9*10mm スタンドオフ | 90010 | 6 |
| 9*20mm スタンドオフ | 90011 | 6 |
| 9*25mm スタンドオフ | 90012 | 6 |
| 12*10mm スタンドオフ | 90013 | 6 |
| 12*25mm スタンドオフ | 90014 | 6 |
| 6*10mm フラットスタンドオフ | 90015 | 4 |
| 9*10mm フラットスタンドオフ | 90016 | 4 |
| 12*10mm フラットスタンドオフ | 90017 | 4 |
| 9mm 調整可能なスタンドオフ | 90018 | 2 |
| 6mmボール型 スタンドオフ | 90019 | 2 |
| 多方向アダプタ | 90020 | 2 |
| ストレスの支給シール | 90021 | 2 |
| Lブロック | 90022 | 1 |
| 調整可能なスライド | 90023 | 4 |
| 方向転換ブロック | 90024 | 1 |
| 方向切換ブロックベース | 90025 | 1 |
| ストレスのサポート | 90026 | 1 |
| M4からM8のアダプタ | 90027 | 4 |
| 透明な調整可スライド | 90028 | 8 |
| M3 スクロールドライバー | 90029 | 1 |
| 部品のパッケージプレート | | |
| M4*10スクリュー (20個) | | |
| 荷物箱 | | |
