| 起源の場所: | DONGGUAN，CHINA |
|---|---|
| ブランド名: | UNIMETRO |
| モデル番号: | CMM |
| 最小注文数量: | 1セット |
| 価格: | Discussible |
| パッケージの詳細: | アルミニウム合金ボックス |
| 受渡し時間: | 15営業日 |
| 製品名: | CMM fixturingキット | 色: | 金 |
|---|---|---|---|
| 材料: | アルミニウム6061 | サイズ: | 60/set、108/set |
| 適用する: | 電子工学、宇宙航空、自動車の、プラスチックまたは医療、等 | ||
| ハイライト: | cmm保持固定具,CMM据え付け品,電子産業CMMの据え付け品のキット |
||
CMM 座標測定装置
CMM コアディネート 測定機 固定装置 測定装置 検査装置
適用する
Flexfixの固定装置シリーズは,電子機器,航空宇宙,自動車,プラスチック,医療などのさまざまな産業で広く使用されています. CMMとVMMのすべてのサイズとモデルに導入できます.測定プロセスを柔軟にするツールです繰り返し,標準化されています

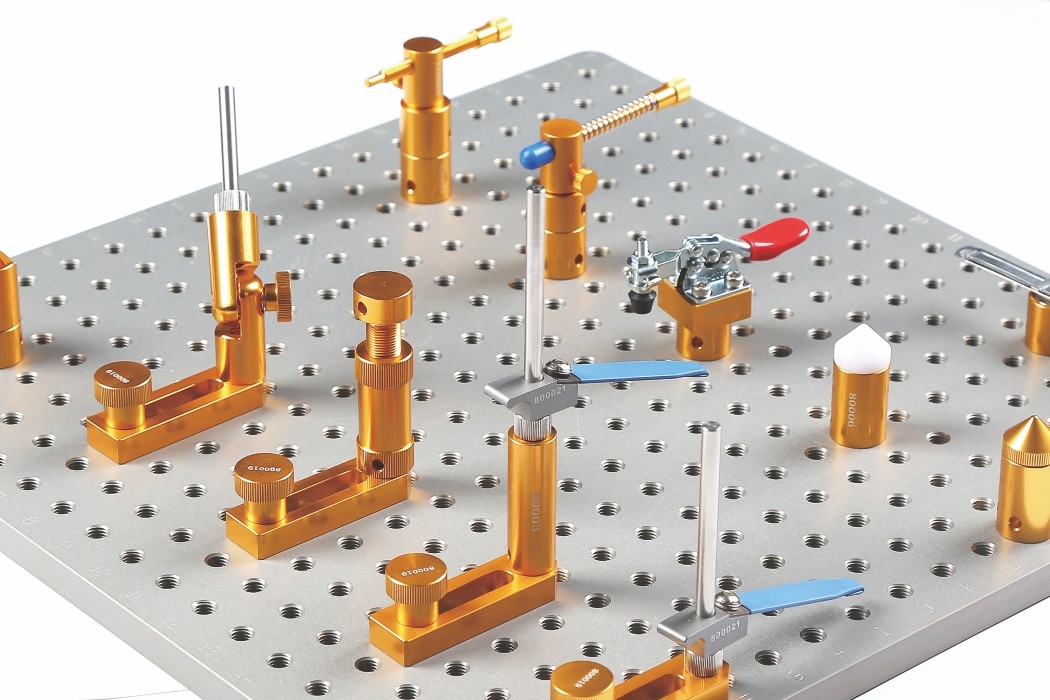

CMM のモジュール式固定装置

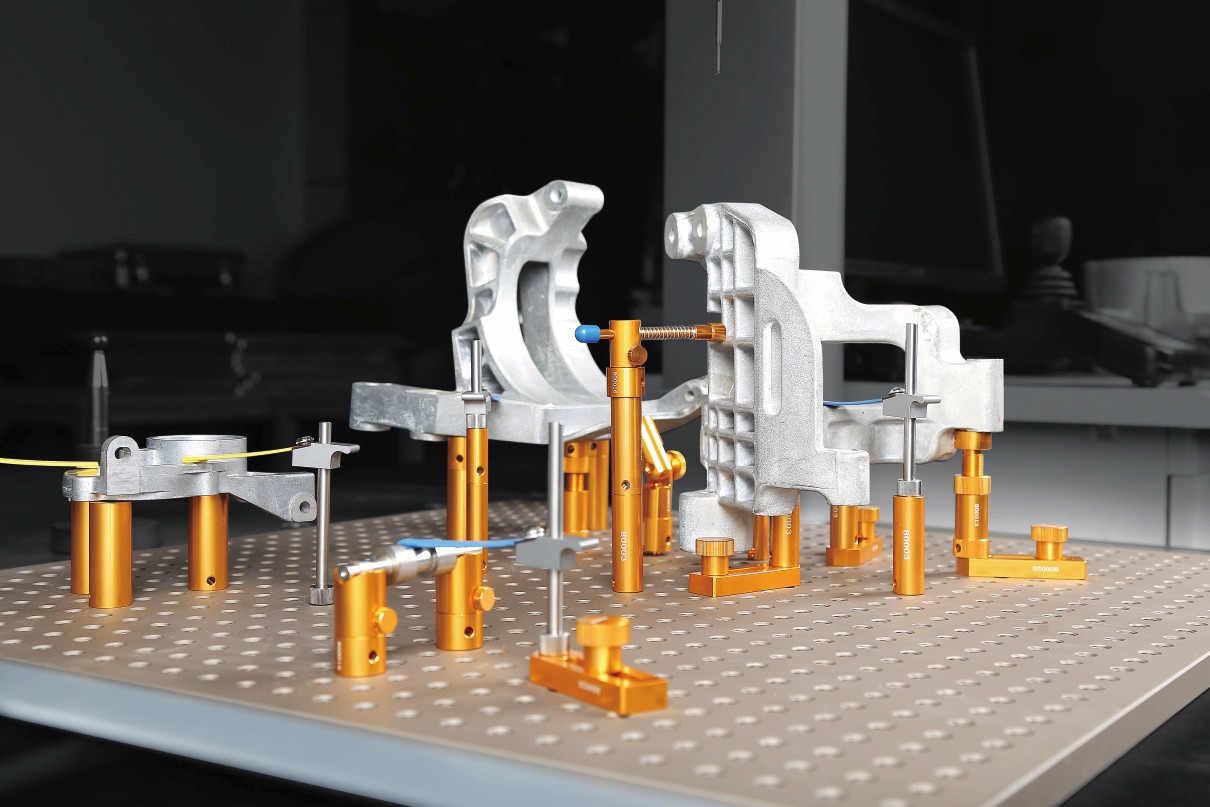

FlexFix series CMM fixtures system is designed and developed by UNIMETRO which means to help CMM users to improve the reproducibility and accuracy of the inspection process by providing quick and repeatable fixturing set-ups for the componentsFlexFixシリーズCMM固定器具はモジュール型で,サイズ,形状,材料に関係なく,あらゆる部品のための完全な固定ソリューションを提供するために,ユーザーの要求に応じて拡張することができます.
エレクトロニクス,航空宇宙,自動車,プラスチック,医療などの複数のアプリケーションでは,FlexFixシリーズはCMM固定装置の要件に完全なソリューションを提供します.このシリーズは,幅広い標準サイズでM8スレッドフィッティングの固定板を提供しています.高精度アルミ素材で,複雑な製造プロセスで,システムの精度と信頼性を保証します.完璧な固定ソリューションは,処理量を増加し,検査の遅延を避けるために,すべてのツールなしで非常に迅速に組み立てることができます.
装具キットを選ぶ
FlexfixシリーズのCMMフィクチャーは,簡単に起動できるようにキットとして販売されています.キットは1つのベースボードと包括的な部品で構成されています.
我々は,ベースプレートのための異なるサイズオプションを提供しており,ユーザーはCMMマシンサイズと測定要件に基づいて適切なものを選択する必要があります.

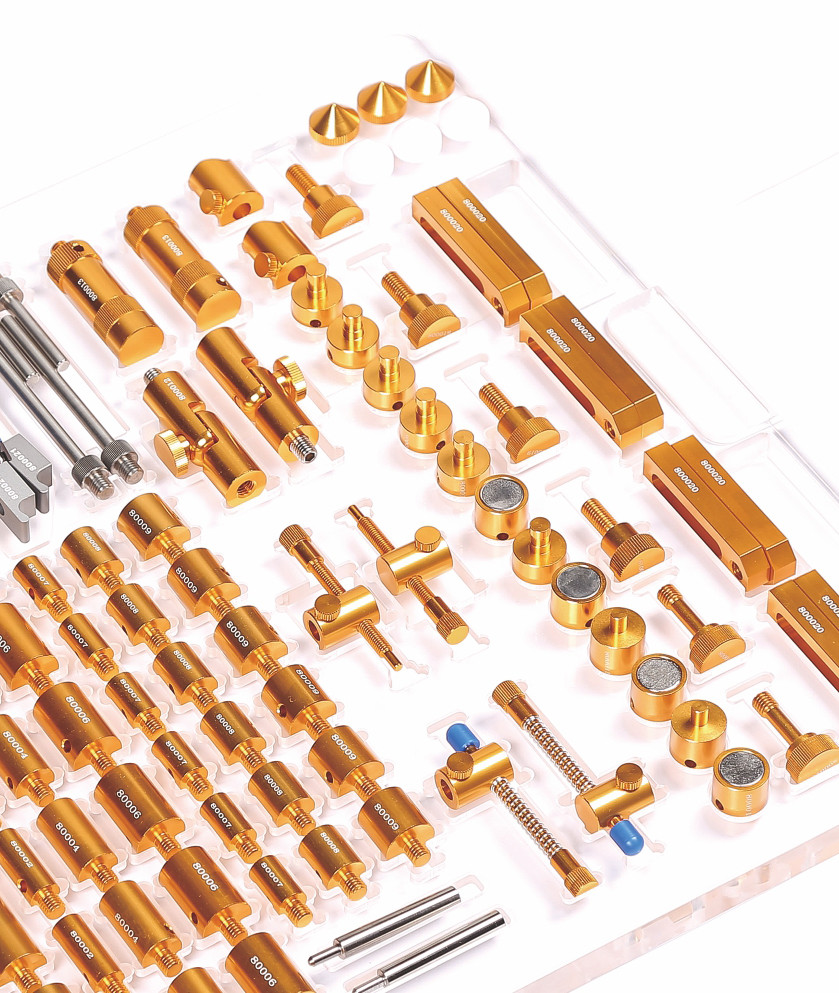

CMMの固定装置部品
Flexfixシリーズ 固定部品は,部品を最小限の力で,特別なツールなしでしっかりと固定するように設計されています.すべての部品は,サポートを含む異なる機能を持っています適正な設計により,測定部品の損傷や歪みを回避できます.これらの柔軟なコンポーネントにより,ユーザーは様々な部品のために異なるタイプの固定組み合わせを作成することができます.3D測定の明確な探査経路を設定することも簡単です.

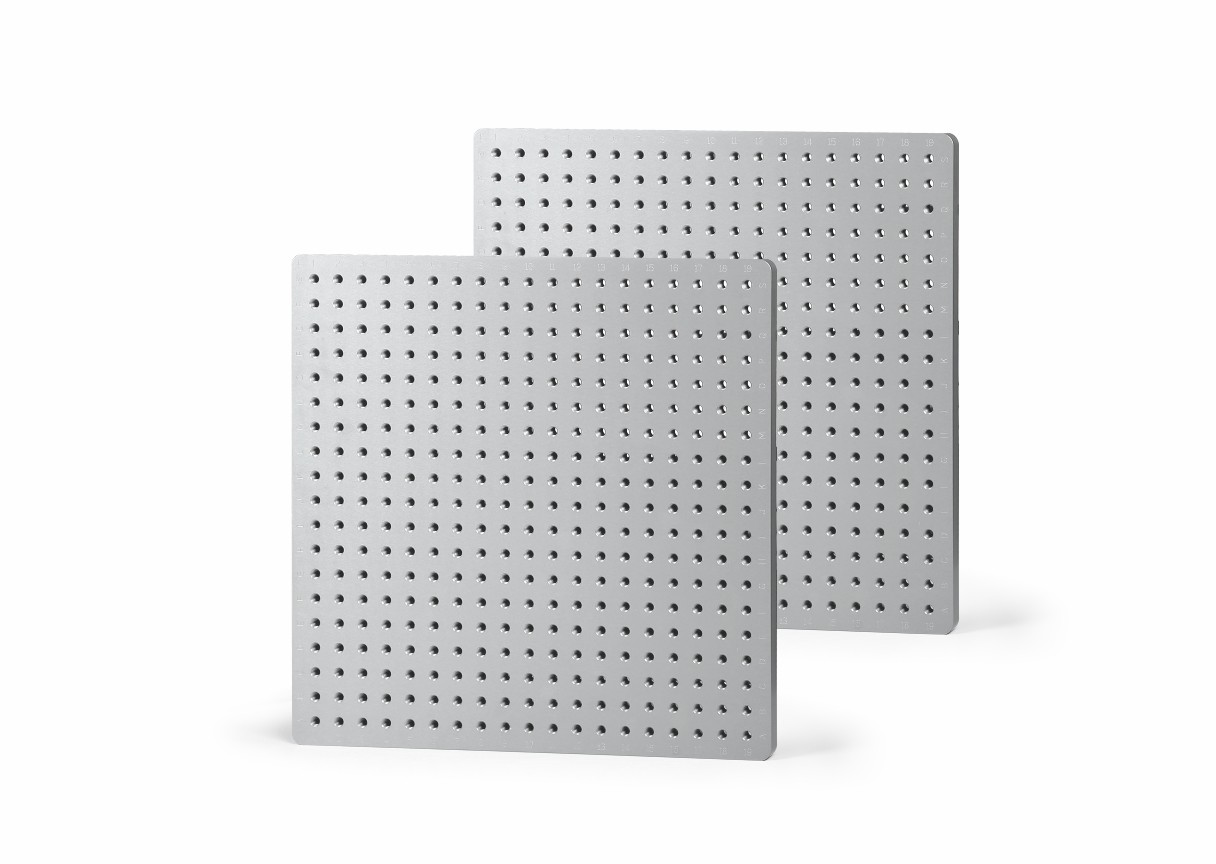

CMMベースプレート
Flexfixシリーズ CMM 固定装置には複数の尺寸のベースプレートが選択可能である.CMMの異なるサイズのための幅広いアプリケーションを許可し,また異なるサイズを満たす部品の固定要件.
CMMの固定装置のベースプレートには複雑な製造プロセスが必要で,CNC加工,精密磨削,アンオジスコーティング,レーザーマーキングを含む.高精度でプレートを作るために標準サイズ以外にも オーダーメイドサイズとスレッドの穴も提供しています
固定装置のプレートにはアルファヌマリック・グリッド・パターンがあり,各固定部品には部品番号が簡単に見えます.固定部品の各々の組立と位置を記録することによって完全に定義され,文書化することができます.同じ装置を,迅速かつ正確に再現し,次回の検査を行うことができます.
400*300mm,M8 スレッドホール
400*400mm,M8 スレッドホール
500*500mm,M8スレッドの穴
600*600mm,M8スレッドホール
他のカスタマイズされたサイズ
部品リスト
|
ポイント
|
マーク
|
Qty
|
| 12*50mm スタンドオフ | 80001 | 6 |
| 12*30mm スタンドオフ | 80002 | 6 |
| 16*50mm スタンドオフ | 80003 | 6 |
| 16*30mm スタンドオフ | 80004 | 6 |
| 20*50mm スタンドオフ | 80005 | 6 |
| 20*30mm スタンドオフ | 80006 | 6 |
| 12*20mm スタンドオフ | 80007 | 6 |
| 16*20mm スタンドオフ | 80008 | 6 |
| 20*20mm スタンドオフ | 80009 | 6 |
| プッシャークランプ | 800010 | 2 |
| スクロールプッシャークランプ | 800011 | 2 |
| 調整可能なピホット関節 | 800012 | 2 |
| 調整可能なジャックスタンド | 800013 | 2 |
| マグネット | 800014 | 4 |
| ピンスタンド | 800015 | 2 |
| アドプター | 800016 | 6 |
| ベースボードのスクリュー | 800017 | 2 |
| Vポスト | 800018 | 2 |
| スクロール | 800019 | 4 |
| 調整可能なスライド | 800020 | 8 |
| テンションクランプ | 800021 | 4 |
| クランプを押して | 800024 | 2 |
| 短張力クランプのサポート | 800022 | 2 |
| 長張力クランプサポート | 800023 | 2 |
| コーン | 800025 | 3 |
| ナイロンコーン | 800026 | 3 |
| スクロールドライバー | 800027 | 2 |
