| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | ヘリウム |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 3~5週 |
| 支払条件: | T/T |
| 供給の能力: | 40 |

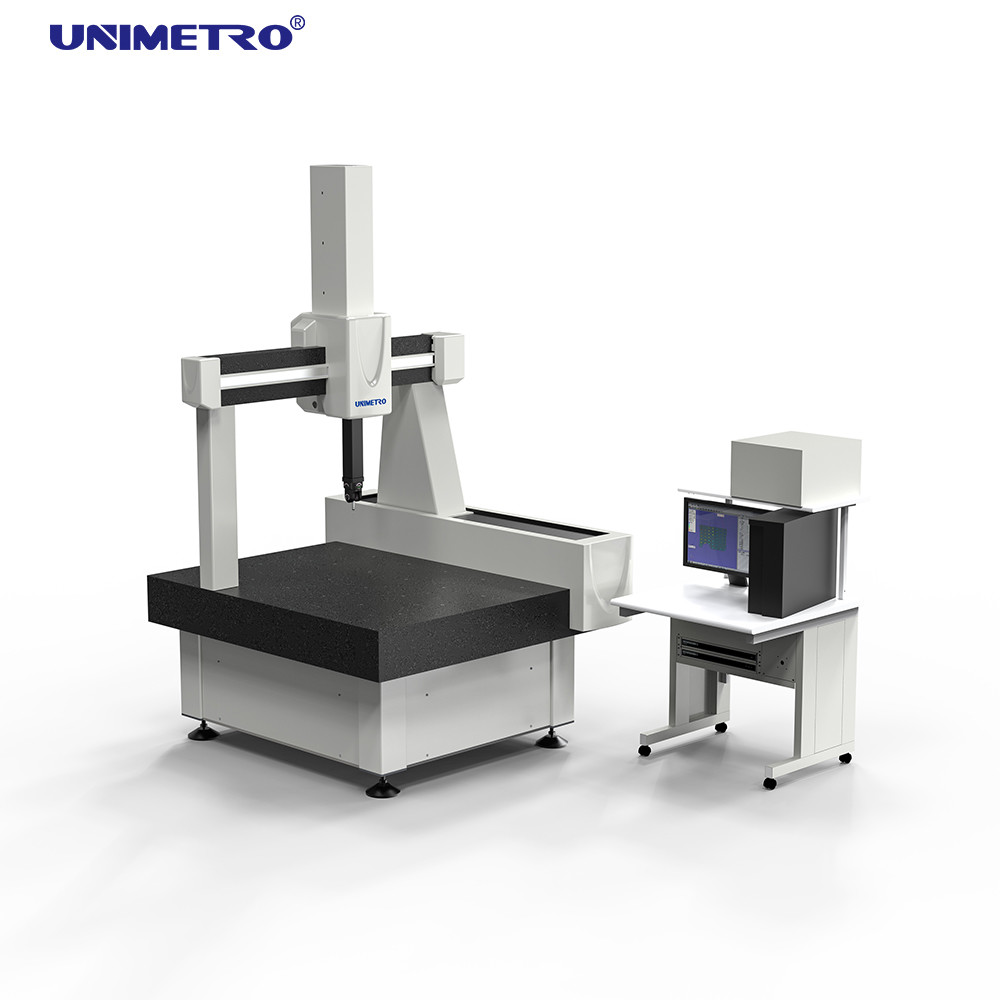

| 製品名: | CMM座標の測定機械 | 材料: | 大理石の基盤 |
|---|---|---|---|
| 測定範囲: | 500*600*500mm | Overrallのdiamension: | 1250*1400*2600 |
| 機械重量: | 1950kg | MPEe: | ≤ 1.7+L/350 （μm） |
| MPEp: | ≤ 2.3μm | スケール解像度: | 0.5um |
| ハイライト: | ヘリウムのタイプCMMの座標の測定機械,大理石の基盤3d cmm機械,半自動CMM座標の測定機械 |
||
ユニメトロの最高精度の座標測定機であるヘリウムシリーズは,ドイツの技術と包括的な品質保証を備えています.部品 は 厳格 に 選定 さ れ,完璧 に 組み立て られ て い ます超精密レーザー測定とDKD認証の固体測定を用いてISO 10360-2規格に従って実施された受容試験.
| パラメータ | 仕様 |
|---|---|
| 測定領域 | X=510mm,Y=610mm,Z=508mm |
| 全体の次元 | 1250 × 1400 × 2600 mm |
| 最大部品重量 | 900kg |
| 機械の重量 | 1950kg |
| MPE | ≤1.7+L/350 (μm) |
| MPEp | ≤ 2,3μm |
| スケール解像度 | 0.5μm |
| 最大3D速度 | 500mm/s |
| 最大3D加速 | 900mm/s |
この特許制度は,機械のフレームに直接組み込まれており,ほとんどの場合,特殊な基礎の必要性をなくし,振動の干渉なく生産機器の近くに置くことができます.
高精度で重い天然花岩で製造され "マウントTAI"から 優れた振動抑制と安定した性能を提供します
導路を損傷,汚れ,直接的な熱影響から保護し,機械を塵の多い環境に適しています.
"固定 + マイクロサスペンション"構造を利用し,導向道とトランスミッションの並列性を確保し,主にメンテナンスなしで動作する.
サーボモーター,トランスミッションシステム,気圧システムを含むすべての重要な部品は,最適な精度と使用寿命のために有名なブランドから作られています.
高精度光学スケール 業界をリードするメーカーから 0.05μmの解像度
複数の空気圧調節器と環状の気力ベアリングの設計により,装置の移動時の安定性を確保する4面の囲まれた構造.
運動摩擦による熱を抵消し,熱安定性と長期精度を向上させるため,空気帯とガイド路間の凝縮ゾーンを作成します (空気消費量:150NL/Min).
Rational-DMIS - ネイティブのDMISカーネル (ISO 22093:2003標準) で開発された大規模統合3D測定ソフトウェアパッケージ.初心者でも高度なユーザーでも対応できるよう設計されています.
| パラメータ | 仕様 |
|---|---|
| 位置の重複性 | +0.5 μm |
| 位置付け ステップ | 15° |
| 回転軸 | +180° |
| スイング軸 | 0° - 90° |
| ポジション総数 | 140mm |
| 動作温度 | 10〜40°C |
| 番号 | 名前 | 仕様 | 量 |
|---|---|---|---|
| A-5004-7585 | 探査器の拡張棒 | 10mm | 2 |
| A-5004-7586 | 探査器の拡張棒 | 20mm | 2 |
| A-5000-2280 | 探査器の拡張棒 | 240mm | 1 |
| A-5000-7806 | ボールプローブ | Φ1×10mm | 2 |
| A-5000-3603 | ボールプローブ | Φ2×10mm | 2 |
| A-5000-3604 について | ボールプローブ | Φ3×10mm | 2 |
| A-5000-4161 | ボールプローブ | Φ4×10mm | 1 |
| A-5000-2286 | ボールプローブ | Φ5×10mm | 1 |
| 探査機 スパンナー | 2 | ||
| 合計: | 10 種類 | 15個 | |
