| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | ヘリウム |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 3~5週 |
| 支払条件: | T/T |
| 供給の能力: | 40 |
| 製品名: | CMM座標の測定機械 | 材料: | 大理石の基盤 |
|---|---|---|---|
| 測定範囲: | 600*600*600mm | Overrallのdiamension: | 1350*1580*2680 |
| 機械重量: | 1950kg | MPEe: | ≤ 1.8+L/300 （μm） |
| MPEp: | ≤ 2.5μm | スケール解像度: | 0.5um |
| ハイライト: | ヘリウムのタイプ3D CMM機械,半自動3D CMM機械,500mm/S 3Dの座標の測定機械 |
||

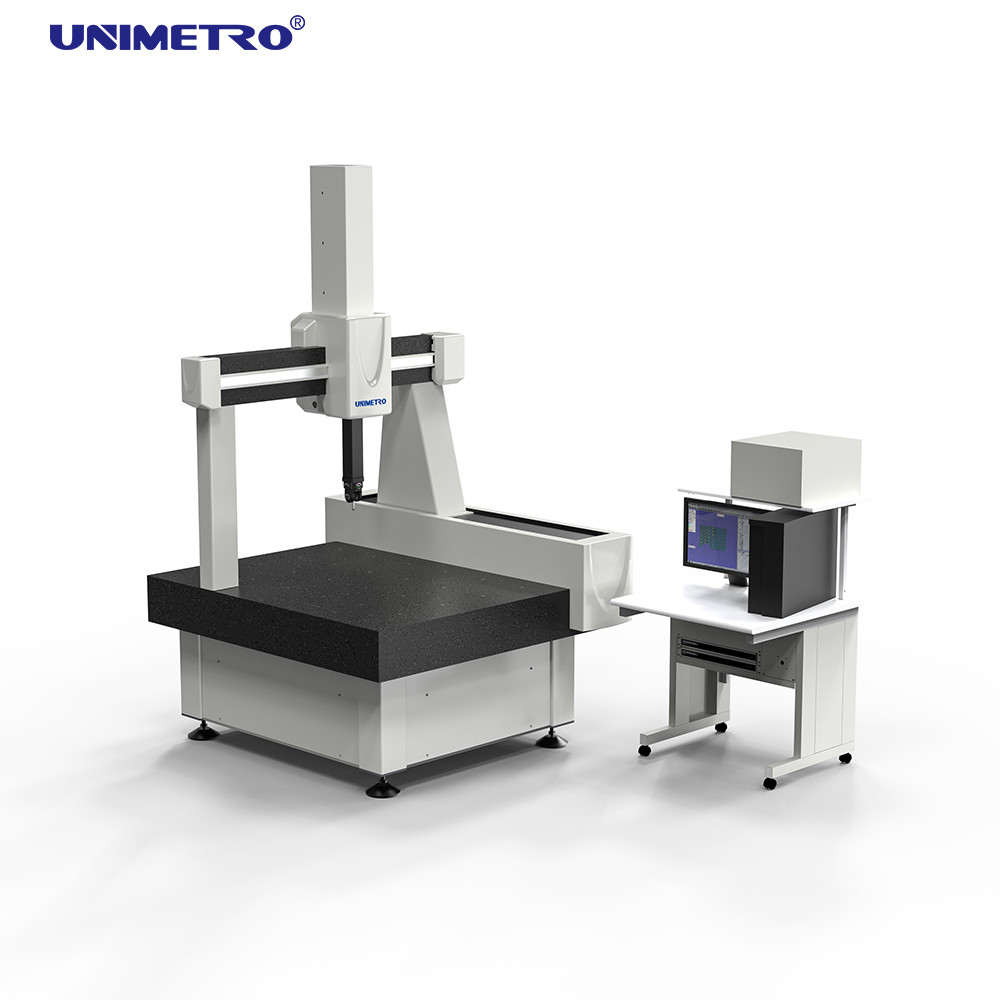

半自動ヘリウム式三次元座標測定機 横送り速度500mm/s
ヘリウムタイプ 600*600*600mm 高精度三次元測定機
「Helium」はユニメトロが全面的に開発・設計した最高精度のマシンが特徴です。完璧かつタイムリーな組み立てを保証するために、各部品は製造中に厳密に選択されます。測定機の受け入れは、ISO 10360-2 に従って、2 つの標準化された受け入れ手順を使用して行われます。すべての測定機は超精密レーザーで測定され、ゲージブロックやボールプレートなどのDKD認定の固体測定器でテストされます。その結果、ドイツの技術を駆使した高品質、高精度の機械が誕生しました。
技術的パラメータ
パラメータ
仕様
測定エリア
X=610mm、Y=610mm、Z=610mm
全体の寸法
1350×1580×2680mm
最大部品重量
1000kg
機械重量
1950kg
MPEe
≦1.8+L/300(μm)
MPEp
≤ 2.5μm
スケール解像度
0.5μm
最大 3D 速度
500mm/秒
最大の 3D アクセラレーション
900mm/秒
主な利点
高い再現性
一方向繰り返し精度 ≤ 1μm
特許ダブルパッシブ振動減衰
機械フレームに直接統合されているため、ほとんどの場合、特別な基礎を必要とせずに、生産に近い適切な位置決めが可能です。
高品質の花崗岩作業台
高精度で重く安定した「Mount TAI」の天然花崗岩で作られており、振動減衰をサポートし、パフォーマンスを向上させます。
すべての軸に囲まれたガイド
ガイドウェイを損傷、汚れ、直接的な熱の影響から保護し、粉塵の多い環境に適しています。
フリクション「自動整流式」トランスミッション
「固定＋マイクロサスペンション」構造の採用により、伝動がガイドウェイと平行になり、大幅なメンテナンスフリーを実現しました。
輸入されたキーパーツ
すべての主要部品 (サーボ モーター、トランスミッション システム、空気圧システムなど) は有名ブランド製であり、最適な精度と耐用年数を実現します。
レニショー光学スケール
業界トップブランドの分解能0.05μmの高精度光学スケール。
エアベアリングサラウンドガイドウェイ
複数の空気圧レギュレーターと環状空気圧ベアリング設計を備えた 4 面囲まれた構造により、移動中の機器の安定性を実現します。
小穴技術
空気消費量：150NL/分エアベアリングとガイドウェイの間に凝縮ゾーンを形成し、運動摩擦による熱を相殺し、熱安定性を向上させます。
ソフトウェア
合理的DMIS・新開発の大規模統合三次元計測ソフトウェアパッケージ。完全なネイティブ DMIS カーネル (ISO 22093:2003 標準) で開発され、初心者と上級ユーザーの両方の要件を満たし、CMM 測定ソフトウェア標準化のモデルとして機能します。
プローブ機能
プローブヘッド：レニショー製MH20iマニュアルヘッド
パラメータ
仕様
位置の再現性
+0.5μm
位置決めステップ
15°
回転軸
+180°
温度範囲
10～40℃
プローブ: TP20 SF モジュール; M2 プローブアセンブリ
番号
名前
仕様
量
A-5004-7585
プローブ延長ロッド
10mm
2
A-5004-7586
プローブ延長ロッド
20mm
1
A-5000-7806
ボールプローブ
Φ1×10mm
1
A-5000-3603
ボールプローブ
Φ1×20mm
2
A-5000-3604
ボールプローブ
Φ1×10mm
2
A-5000-4161
ボールプローブ
Φ1×20mm
1
A-5000-2285
ボールプローブ
Φ1×50mm
1
プローブスパナ
2
計8種類12個入り
