| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE ISO |
| モデル番号: | ピーク |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 10~20days |
| 支払条件: | LC、T/T |
| 供給の能力: | 30 1ヶ月あたりに |
| 寸法: | 960*710*1075mm | 測定範囲: | 400*300*200mm |
|---|---|---|---|
| 正確さ: | 3+l/200um | 再現性: | 3um |
| 重さ: | 380kg | カメラ: | 産業用グレードのCCDカメラ |
| レンズ: | 0.7-4.5x | 作動距離: | 108mm |
| 線形解像度: | 0.0005mm | 保証: | 24ヶ月 |
| ハイライト: | 第2 VMM測定のイメージの検査システム,Z軸はVMM測定システムにモーターを備えた,Z軸によってモーターを備えられる制御イメージの点検 |
||

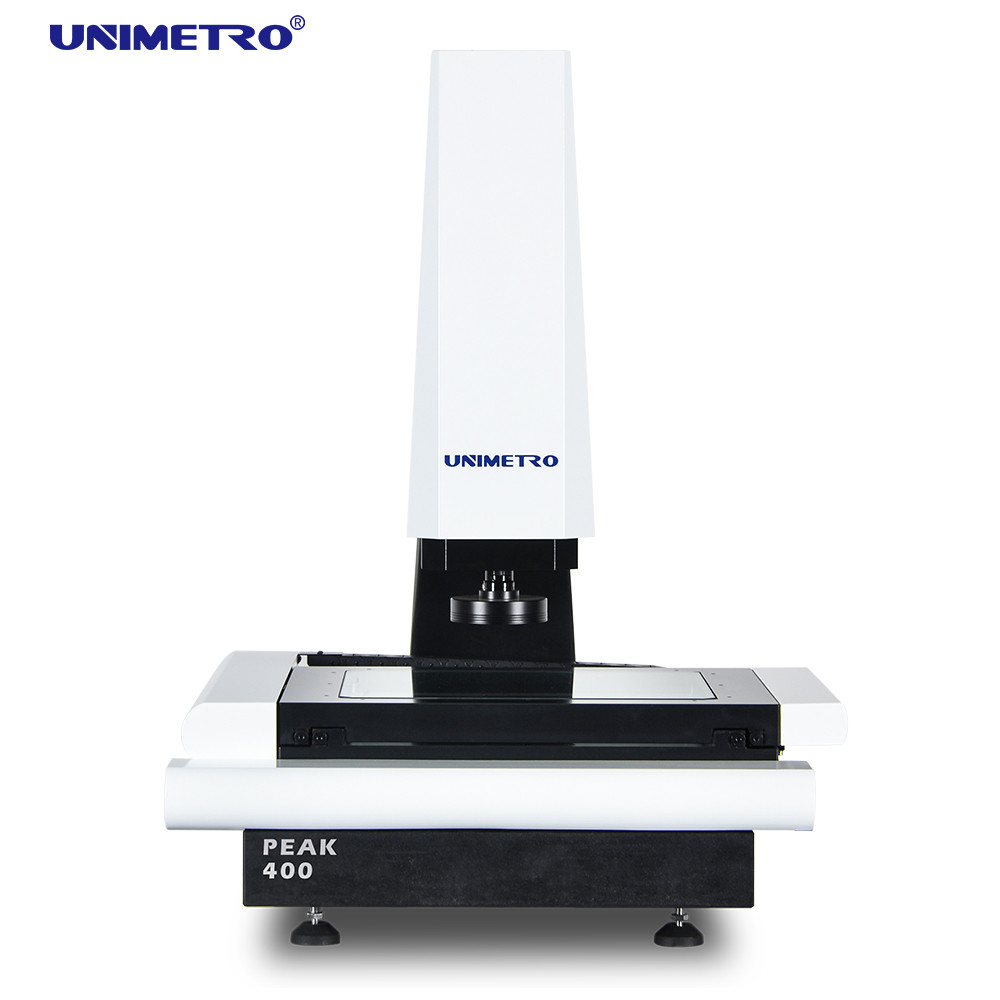

モーター駆動Z軸制御付きCNCビジョン測定システム（2D VMM検査用）
経済タイプCNC画像検査システム
画像検査システムは、マイクロメートルレベルの精度で物理的な寸法を正確に測定するために使用される機器です。このビジョン測定機は、カメラを使用してワークピースの画像をキャプチャし、画像ピクセルを分析し、測定ソフトウェアで2D寸法を計算する光学測定器です。
CNC画像検査システムは、大量生産の品質管理プロセス向けに設計された強力な寸法測定デバイスです。測定プロセスをプログラム可能にする強力なソフトウェアを搭載しており、ユーザーは完全自動プロセスを通じて大量の製品測定を実現できます。PEAKシリーズは、UNIMETROが開発した全自動CNCビジョンの経済的なモデルです。
シンプルで統合された設計により、高い測定精度と最高のパフォーマンスを維持しながら、低コストで機械を構築できます。ユーザーは、非常に競争力のある価格で、完全なCNCビジョン測定機の高い効率と人件費削減の利点を享受できます。
ハードウェア構成
3軸0.5μm解像度リニアスケール
高性能オートフォーカス機能
アルミニウム製ワークステージとハードアルマイト加工

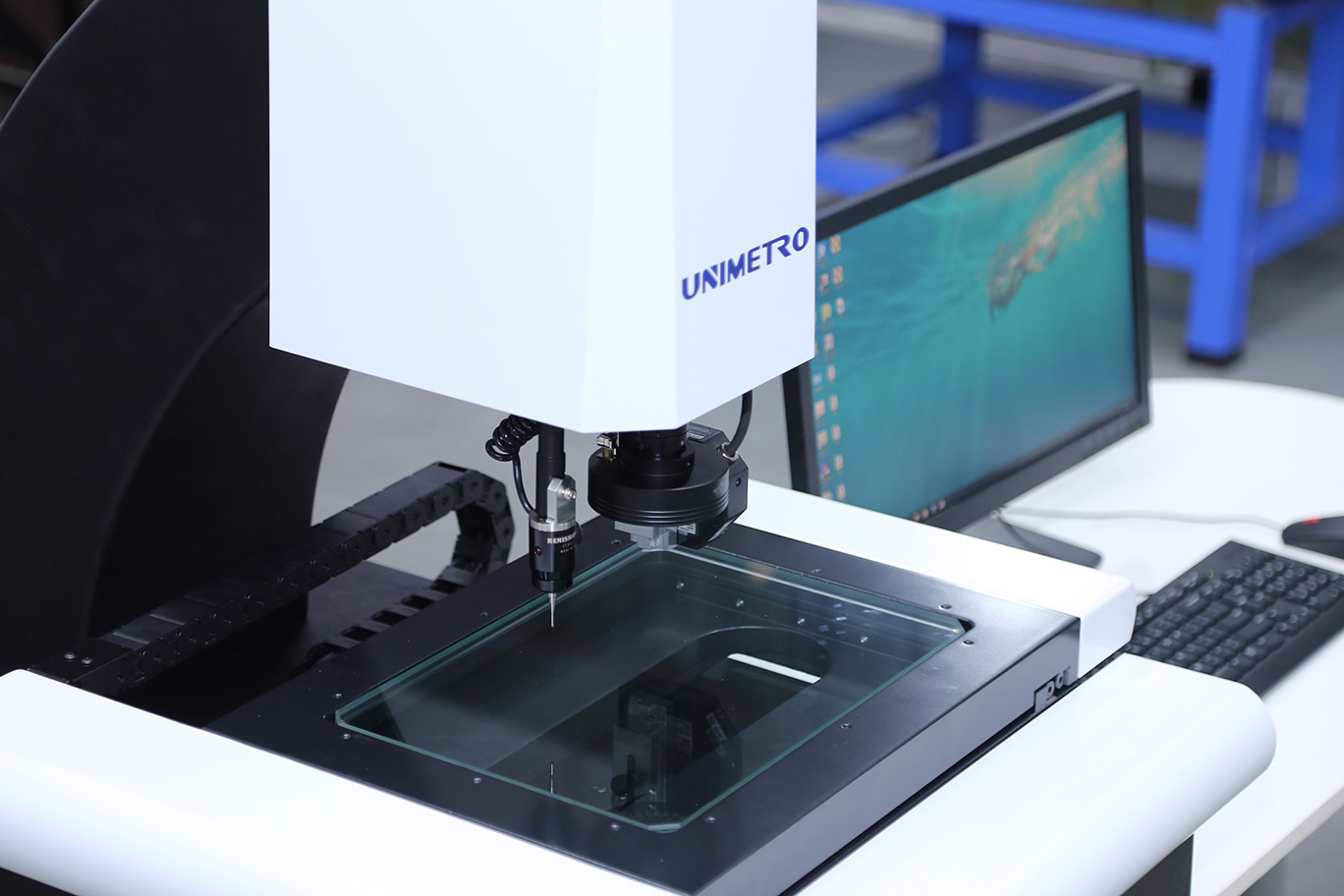

レニショータッチプローブ対応（オプション）
3リング8セクションLEDリングライトソフトウェア制御およびプログラム可能
平行光路LED輪郭ライトソフトウェア制御およびプログラム可能
共焦点ファイバー変位センサー（オプション）
HIWINリニアガイドウェイ
Z軸モーター駆動制御
統合コア制御ボックス
産業用CCDカメラ
Z軸移動制御用マニュアルパルスジェネレーター
補助位置決めおよびフォーカス用レーザーインジケーター（オプション）
0.7-4.5X手動クリック付きズームレンズ（倍率信号フィードバックセンサー付き）
画像検査システムアプリケーション
ソフトウェア機能
UNIMETRO INSPECT3Dソフトウェアは、ユーザーフレンドリーなUIを備え、学習が容易で、ユーザーが迅速かつ正確な測定を実現できる強力な機能を提供します。ソフトウェアは完全な英語UIを提供し、新しい言語開発も可能です。
技術パラメータ
モデル
PEAK 300
PEAK 400
寸法（mm）（L*W*H）
850*650*1060
1000*800*1080
測定範囲（mm）（X*Y*Z）
300*200*200
400*300*200
精度（μm）
3+L/200
3+L/200
繰り返し精度（μm）
3
3
重量（kg）
120
150
カメラ
産業用アナログCCDカメラおよびSV2000Eビデオカード
レンズ
手動クリック付きズームレンズ 0.7-4.5X / 信号フィードバック付き手動ズームレンズ 0.7-4.5X（オプション） / オートズームレンズ（オプション）
倍率
18-188X（カメラとレンズの組み合わせにより倍率範囲が異なります）
視野（FOV）
8.1-1.3mm（カメラとレンズの組み合わせにより視野範囲が異なります）
ワーキングディスタンス
108mm
リニアスケール解像度
0.0005mm
照明
プログラム可能な3リング、8セクション表面リングライト、プログラム可能な平行輪郭ライト
会社情報
お客様と代理店
よくある質問
Q1: あなたは工場ですか、それとも商社ですか？
A1: 私たちは工場であり、24時間以内に最も迅速な返信を提供します。
Q2: あなたの会社は主に何に関わっていますか？
A2: 私たちは主にビジョン測定機、座標測定機、CMM＆VMM治具などを製造しています。
Q3: 適切な仕様をどのように選択しますか？
A3: 測定する製品の種類とサイズを教えていただければ、専門チームが適切な仕様の測定器をアドバイスします。
Q4: カスタマイズサービスを受け入れますか？
A4: もちろんです！標準的な機械だけでなく、顧客のニーズに合わせてカスタマイズされた機械も提供できます。
Q5: 保証期間はどのくらいですか？
A5: 製品の保証期間は1年です。製品の品質は非常に安定しており、壊れやすい部品については多くの改善を行っています。製品の品質についてはご安心ください。
