詳細情報

サイズ:	600×740×980mm	測定範囲:	300200200
精度の測定:	2.5+L/100	重量:	190kg
再現性:	2.5μm
ハイライト:	半自動視野の測定機械 , 視野の測定機械Vmm , 視野の測定機械2.5μM反復性

製品の説明

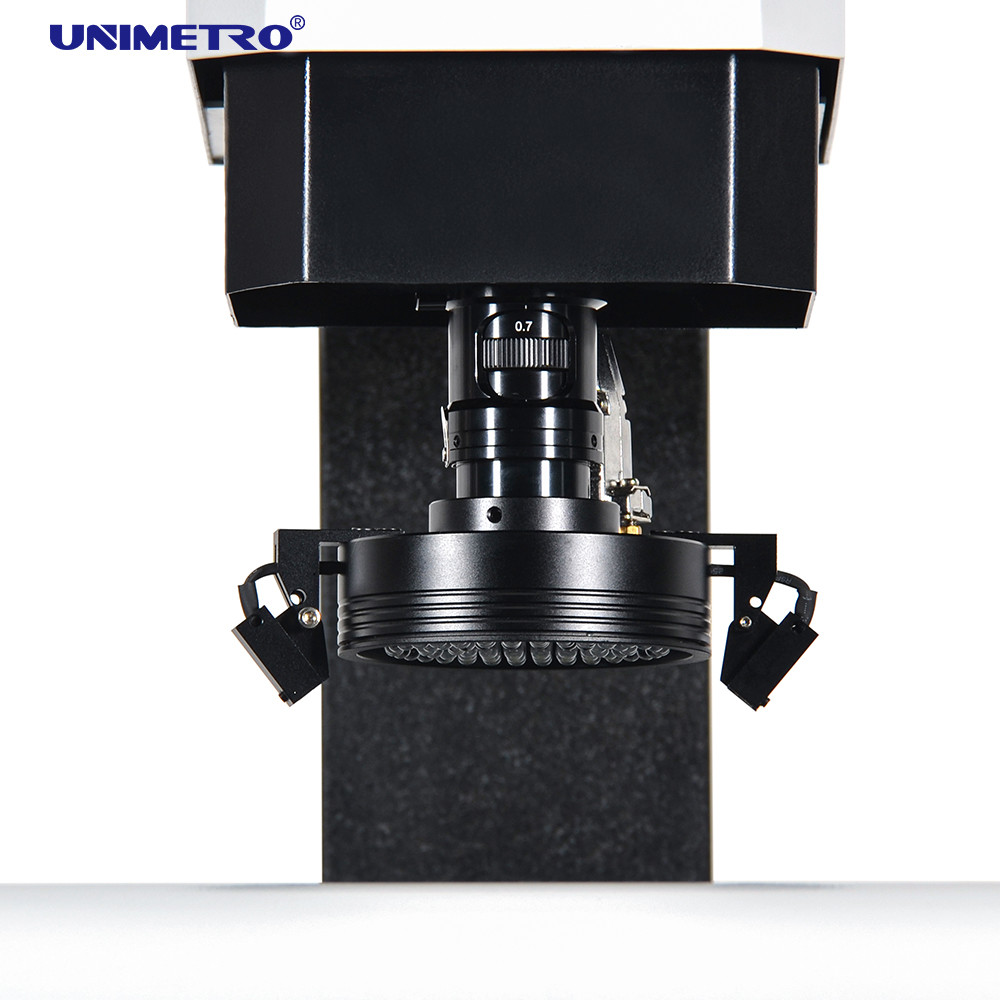

高精度タッチプローブ半自動視力測定機器 vmm 機械

視力測定装置には以下の機能があります
グラニットベースと柱,優れた安定性
Z軸は高精度線形ガイドとサーボモーター制御システムを採用し,自動フォーカスを実現し,人工フォーカスのエラーを排除します.測定の精度と安定性を向上させる;
アルミ製の作業台で,動き制御が迅速で柔軟に動作します.
プログラム可能な3環4段のLED表面光源,トランスミッション並行LEDコンート光源システムソフトウェアの内蔵ライト調整モジュールは,自由に3リングと4ゾーンで光の明るさを制御することができます.

ハーデア配置

視力測定装置の構成は以下のとおりです.
● 3 軸 0.5um の解像度の線形スケール
● 高性能オートフォーカス機能
● レニショウ触覚探査機と互換性
● アルミニウムの作業ステージと硬い溶解剤
● 3 リング 8 セクション LED リングライトソフトウェア制御とプログラム可能
● パラレルライト経路 LEDコンターライトソフトウェア制御とプログラム可能
● 1.2M ピクセルの HD デジタルカメラ
● 組み込みのコントロールボックス
● Z軸モーター制御
● HIWIN 線形ガイド方式
● Z 軸の動きをコントロールする手動パルス発電機
● 補助的な位置定と焦点付けのためのレーザー指示器を用いる
● 拡大信号フィードバックセンサーを備えた 0.7-4.5X 手動穴のズームレンズ

ソフトウェアの特徴

3D機能を実現するために探査機を追加することができます
● 調節が簡単
● 多角接触
● 座標システムの速さの設定
● レニショウのスタイリストの全ラインと互換的です
●CADモジュールサポート (オプション)
● 3D 図面の出力
● 星探査機と互換性
● 3D 寸法測定
● 画像と触覚探査機の組み合わせの測定
●探査機ラックサポート (オプション)

パラメータ

視力測定機器のパラメータは,以下の図のように示されています:

モデル		EXTRA 200	EXTRA 300	エクストラ 400	エクストラ 500
寸法 (mm) LWH		500540930	600740980	700840980	800940980
測定範囲 (mm) (XYZ)		200100150	300200200	400300200	500400200
測定精度 (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
繰り返し性 (μm)		2.5	2.5	2.5	3
体重 (kg)		140kg	190kg	240kg	290kg
画像と測定	CCD	200mm (顧客の要求に応じて上げることができます)
	レンズ	手動ズームレンズ 0.7-4.5X/オートズームレンズ 1-10X
	拡大	18-195X (参照のみ.異なるカメラとレンズでは拡大が異なります.)
	視野	8.1~1.3mm
	作業距離	108mm
線形スケール解像度		0.5 μm (オプションでは0.1μm)
駆動システム		X軸,Y軸手動制御,Z軸クローズループCNC制御とAUTU FOCUS機能が利用可能
照明		プログラム可能 4段 LEDリング表面光,並行 LED輪形光, 8段 LEDリング光,同軸,オプション

ソフトウェアの機能

INSPECT 3D ビジョン測定ソフトウェア
● CAD ファイルを入力し,測定
● 部品の配列とマクロ測定
● 自動焦点と高さ測定
● ナビゲーション機能は,すぐに位置を特定することに役立ちます
● 強力な幾何学的測定機能
● 数々のデータレポートとグラフィックデータ出力機能
● 柔軟なユーザープログラム
● 参考要素を作成する
● 鋭い縁を検出する機能
● 複数の外部アクセサリーのサポート
● 構成要素の幾何学的な許容量の自動計算
● 複雑な生産を素早く便利に測定する

会社情報

私たちのクライアント&エージェント

よくある質問
Q1: 工場か貿易会社ですか?
A1: 私たちは工場で,24時間以内に最も迅速な返事をします.
Q2: あなたの会社は主に何をするのですか?
A2: 私たちは主にビジョン計測機,調整計測機,CMM&VMM装置などを製造しています.
Q3:適切な仕様をどのように選ぶか?
A3: あなたが私たちに種類とサイズを教えて,測定される製品の限り,私たちの専門チームは適切な仕様の計測器をあなたに助言します.
Q4:カスタマイズされたサービスを受け入れるのですか?
A4: 保証してください!私たちは典型的な機械だけでなく,顧客のニーズに合わせた機械も提供できます.
Q5:保証期間は何ですか?
A5: 私たちの製品の保証期間は1年です. 私たちの製品の品質は非常に安定しています. 壊れやすい部品を改善しました

タグ:

起源の場所:	中国
ブランド名:	Unimetro
証明:	CE, ISO
モデル番号:	E300

最小注文数量:	1セット
価格:	usd 5460-usd 6300 usd/set
パッケージの詳細:	木の場合
受渡し時間:	15days
支払条件:	T/T
供給の能力:	1ヶ月あたりの30セット
