詳細情報

寸法:	600740980mm	測定範囲:	300200200
測定精度:	2.5+L/100	重さ:	190kg
再現性:	2.5μm
ハイライト:	半自動視野の測定機械 , 視野の測定機械Vmm , 視野の測定機械2.5μM反復性

製品の説明

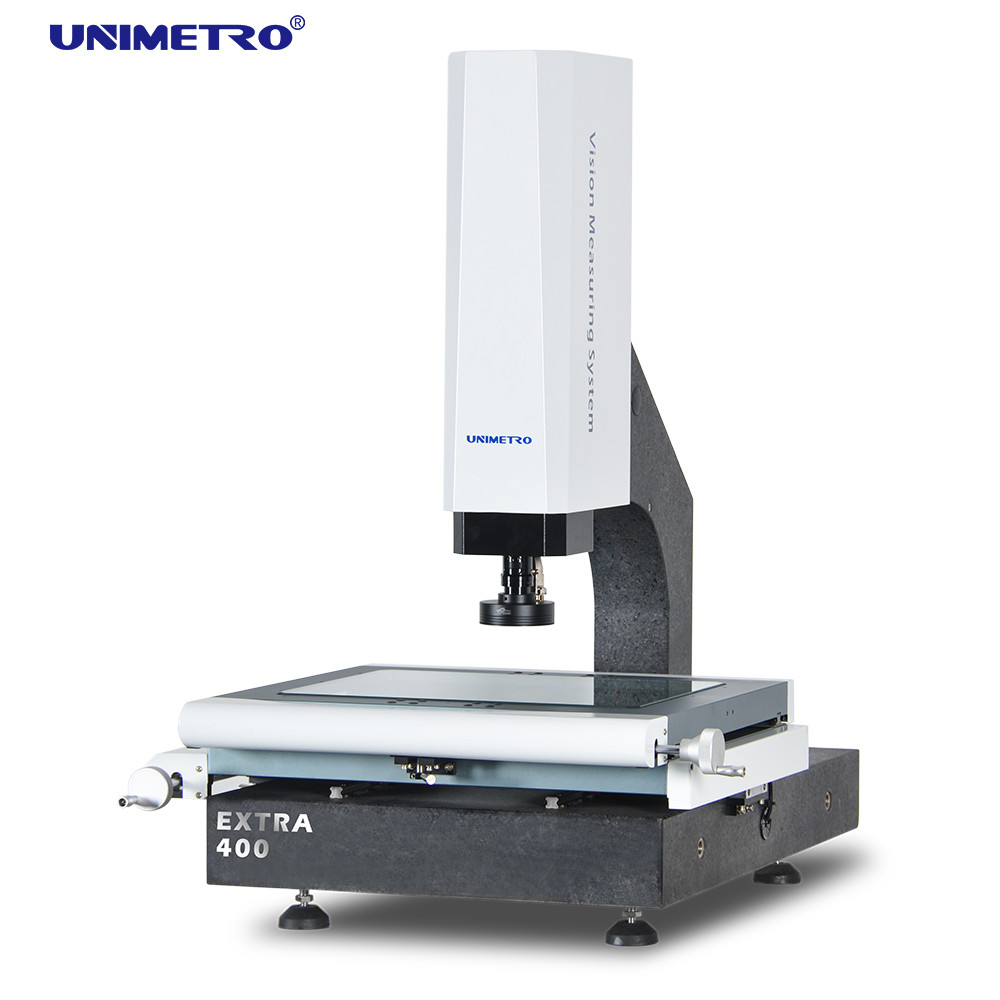

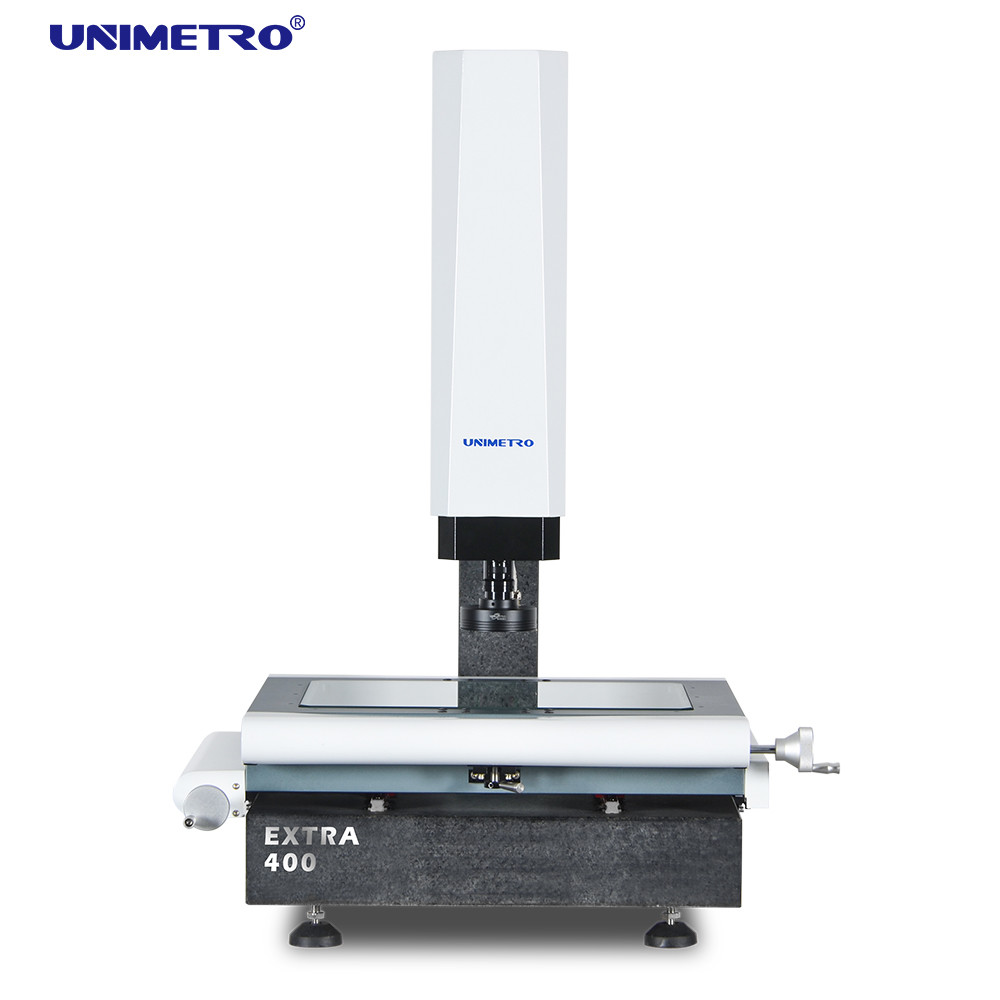

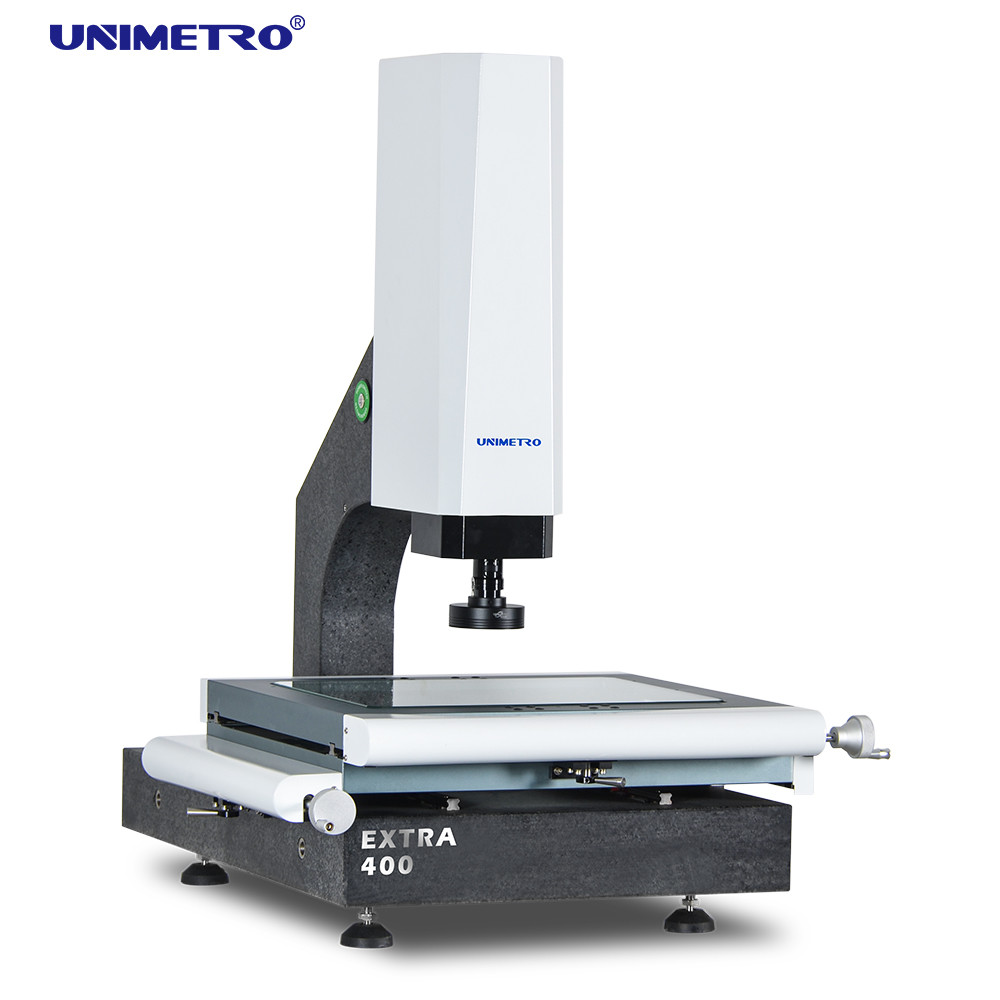

高精度タッチプローブ半自動画像測定装置 vmmマシン

当社の画像測定機には以下の特長があります。
► 花崗岩のベースと柱、優れた安定性。
► Z軸は高精度リニアガイドとサーボモーター制御システムを採用し、自動焦点合わせを実現し、人為的な焦点合わせの誤差を排除し、測定精度と安定性を向上させます。
► アルミニウム製ワークステージにより、モーションコントロールの反応が速く、柔軟になります。
► プログラム可能な3リング4セクションLED面光源、透過平行LED等高線光源システム、およびソフトウェアの内蔵調光モジュールにより、3リング4ゾーンの光の明るさを自由に制御できます。

ハードウェア構成

弊社の画像測定器の構成は以下の通りです。
●3軸0.5um分解能リニアスケール
●高性能オートフォーカス機能
●レニショーのタッチプローブと互換性があります。
●アルミ製ワークステージと硬質アルマイト処理

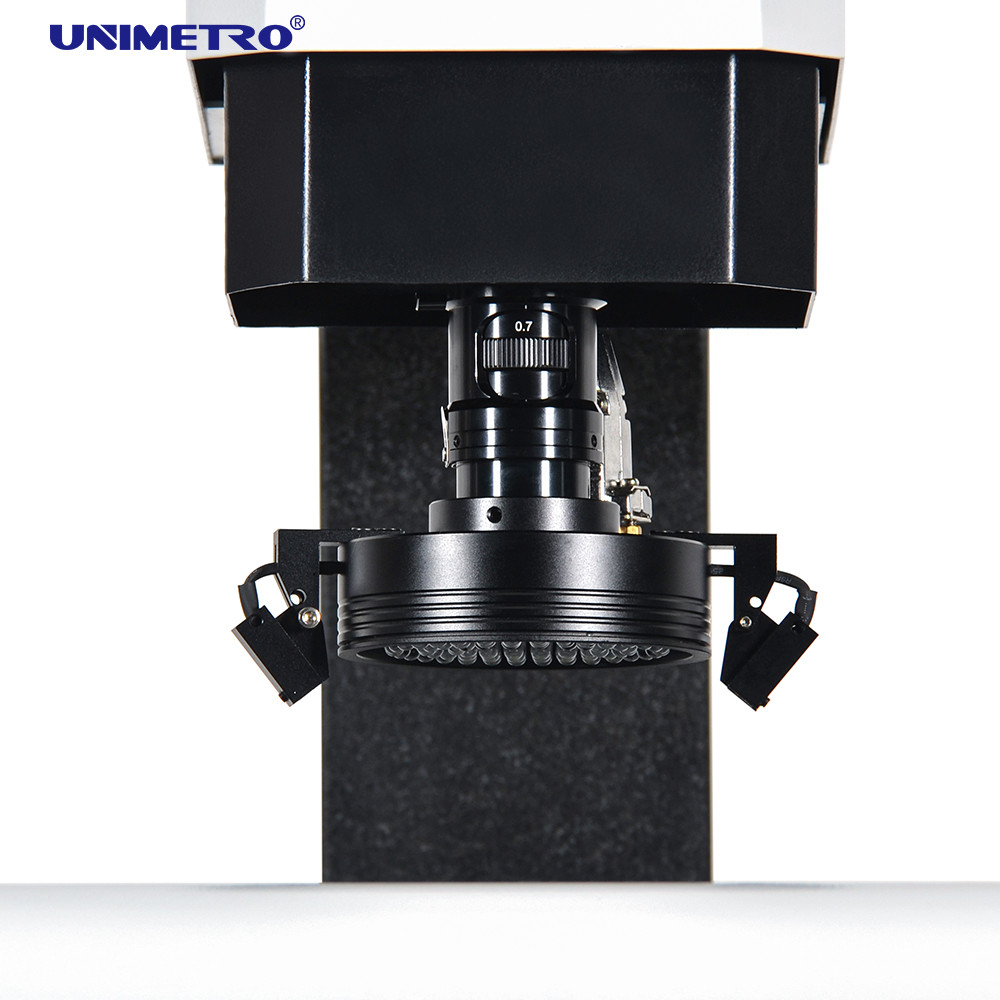

● 3 リング 8 セクション LED リングライトソフトウェア制御およびプログラム可能
●平行光路LED輪郭光ソフトウェア制御およびプログラム可能
●120万画素HDデジタルカメラ
●一体型コアコントロールボックス
●Z軸電動制御
●HIWINリニアガイドウェイ
●Z軸移動制御用手動パルス発生器
●補助的な位置決めと焦点合わせのためのレーザーインジケーター付き

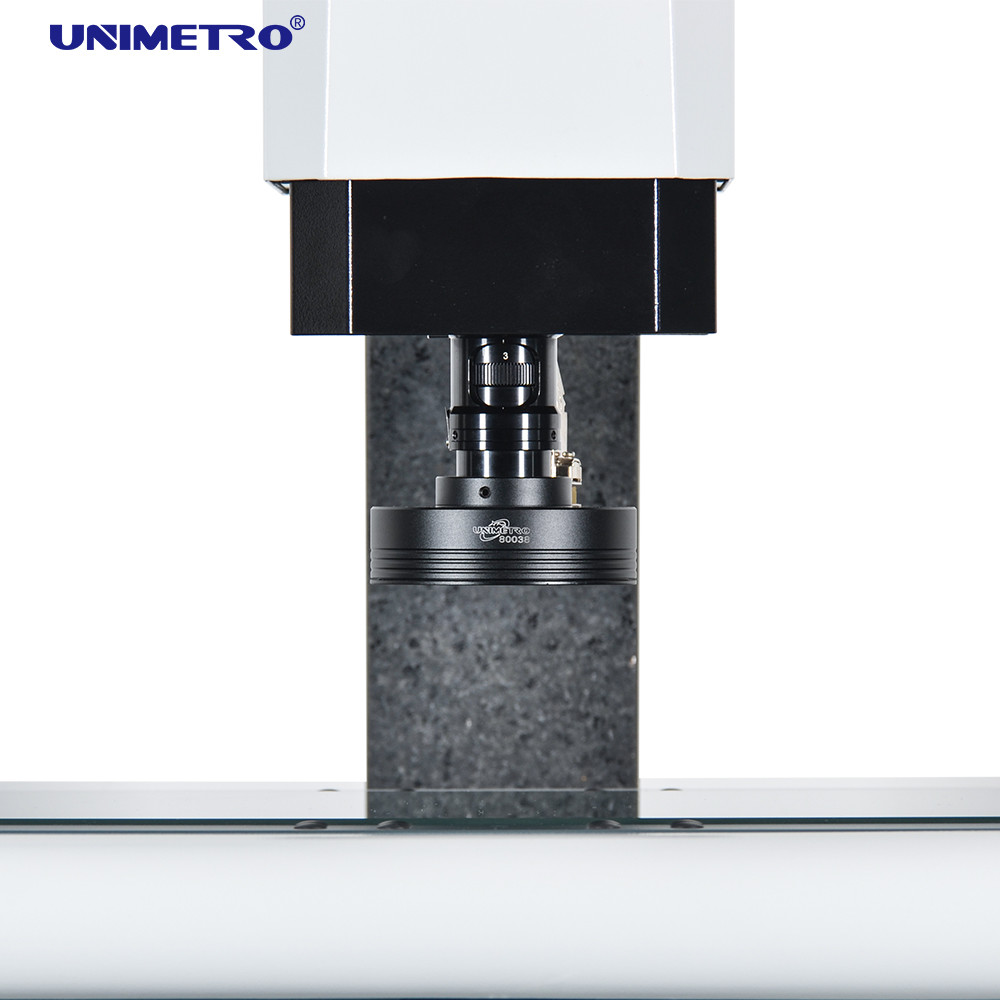

●倍率信号フィードバックセンサー付き0.7～4.5倍マニュアル凹みズームレンズ

ソフトウェアの機能

当社の画像測定機はプローブを追加して3D機能を実現できます
●簡単な校正
● 多角タッチ
● 座標系の高速設定
● レニショーのスタイラスのフルラインと互換性があります。
● CADモジュール対応(オプション)
●3D図面出力
●スタープローブ対応
●三次元寸法測定
●画像とタッチプローブを組み合わせた測定
●プローブラック対応（オプション）

パラメータ

弊社の画像測定機のパラメータは以下の表の通りです。

モデル		エクストラ200	エクストラ300	エクストラ400	エクストラ500
寸法(mm)(長さ幅高さ)		500540930	600740980	700840980	800940980
測定範囲(mm)(XYZ)		200100150	300200200	400300200	500400200
測定精度(μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
繰返し精度(μm)		2.5	2.5	2.5	3
重量(kg)		140kg	190kg	240kg	290kg
画像と測定	CCD	200mm (顧客の要求に応じて高くすることができます)
	レンズ	マニュアル凹みズームレンズ 0.7～4.5X/オートズームレンズ 1～10X
	倍率	18-195X (参考値です。カメラとレンズが異なると倍率は異なります。)
	視野	8.1～1.3mm
	作動距離	108mm
リニアスケール分解能		0.5μm(オプションは0.1μm)
駆動方式		X、Y軸手動制御、Z軸クローズループCNC制御およびAUTU FOCUS機能が利用可能
照明		プログラマブル 4 セクション LED リング表面ライト、平行 LED 輪郭ライト、8 セクション LED リングライト、同軸、オプション用

ソフトウェア機能

3D画像測定ソフトウェアを検査する
●CADファイルを入力して計測
●部品配列とマクロ測定
●オートフォーカスと高さ測定
● ナビゲーション機能により、素早く場所を特定できます。
●強力な幾何測定機能
●複数のデータレポートとグラフデータ出力機能
●柔軟なユーザープログラム
● 参照要素の作成
●強力なエッジ検出機能
● 複数の外部アクセサリをサポート
● 要素の幾何公差の自動計算
● 複雑な生産を迅速かつ便利に測定

会社情報

私たちのクライアント&エージェント

よくある質問
Q1: あなたは工場ですか、それとも商社ですか?
A1: 私たちは工場であり、24 時間以内に最速の返信を提供します。
Q2: あなたの会社は主にどのような事業を行っていますか?
A2: 私たちは主に画像測定機、三次元測定機、CMM&VMM治具などを生産しています。
Q3: 適切な仕様を選択するにはどうすればよいですか?
A3: 測定する製品の種類とサイズをお知らせいただければ、当社の専門チームが適切な仕様の測定器をアドバイスします。
Q4: カスタマイズされたサービスを受け入れますか?
A4: 必ず！一般的な機械だけでなく、お客様のニーズに合わせたカスタマイズも可能です。
Q5: 保証期間は何ですか?
A5: 製品の保証期間は1年間です。当社の製品の品質は非常に安定しており、いくつかの壊れやすい部分が大幅に改善されました。当社の製品の品質はご安心ください。

タグ:

起源の場所:	中国
ブランド名:	Unimetro
証明:	CE, ISO
モデル番号:	E300

最小注文数量:	1セット
価格:	usd 5460-usd 6300 usd/set
パッケージの詳細:	木の場合
受渡し時間:	15days
支払条件:	T/T
供給の能力:	1ヶ月あたりの30セット

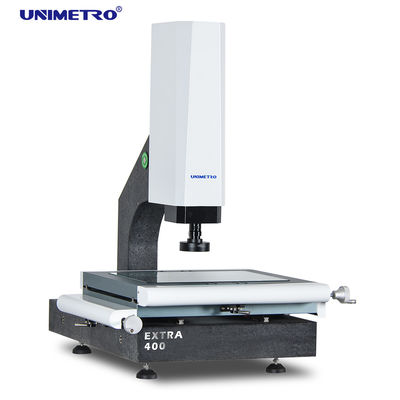

半自動視力測定システム (VMM) 2.5 μm重複性,E300モデル
