| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Unimetro |
| 証明: | CE ISO |
| モデル番号: | HE652 |
| 最小注文数量: | 1set |
| 価格: | usd32500-usd37500/set |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 15days |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの30セット |
| 寸法: | 1700*1180*1750mm | 純重量: | 1500kg |
|---|---|---|---|
| X/Y 旅行: | 500x600 | 精度: | ≤3+L/200um |
| 繰り返し可能性: | 3m | ||
| ハイライト: | 大きい視野の測定機械,CNCの視野の測定機械,視野の測定はVmmを機械で造る |
||

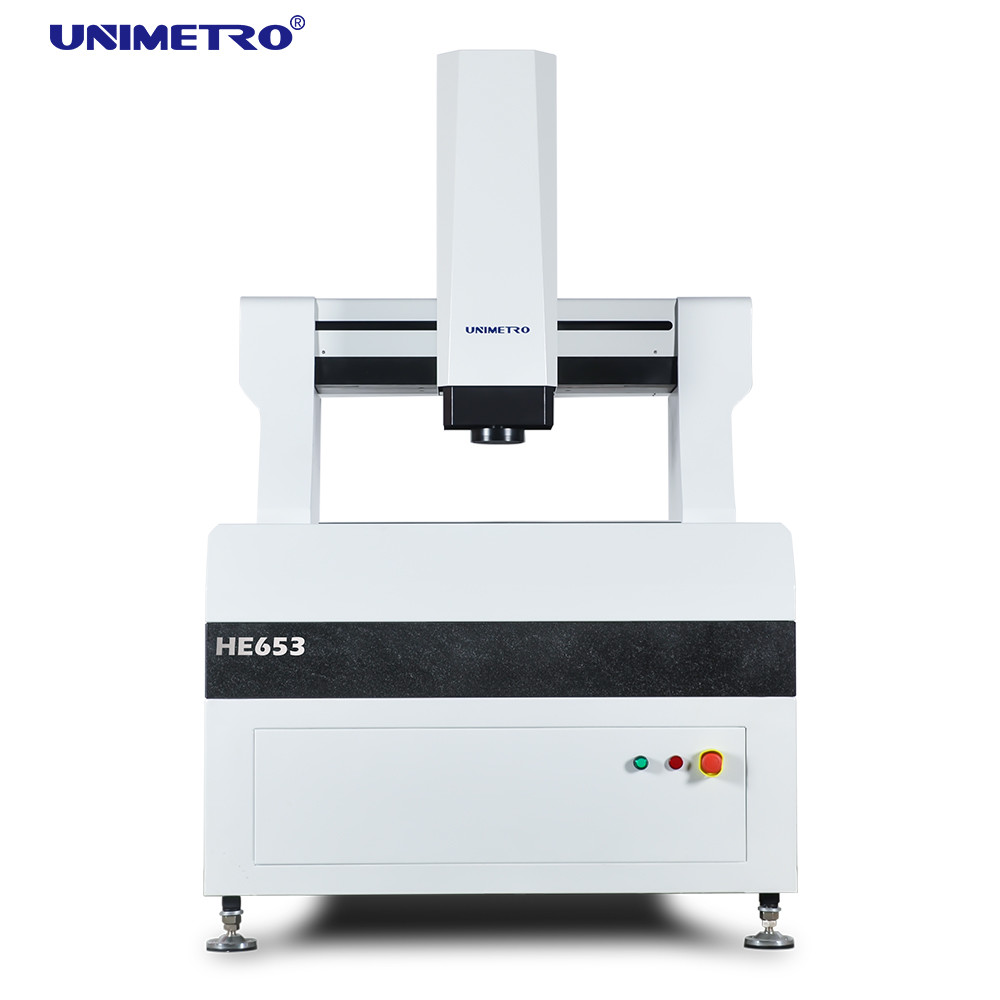

HEシリーズの高精度ゲンター型視覚測定システムは,高精度と高効率を組み合わせ,さまざまな種類の部品の幾何学的要素の高速測定を提供しています.HEシリーズは,PCBとして様々な産業や製品に広く使用されています.銅製ラミネート,パッドガラス,LCDモジュール,隔熱材料など
HEシリーズの設計プロセスに有限要素分析が導入され,高い硬さと正確な機械構造を保証します.機械ベースは,閉ざされたフレーム移動ブリッジタイプ構造を使用していますシンプルで高い負荷能力と 最高の動き性能を 提供しています
特徴
>> 移動型ゲンター構造と測定時に固定された作業部品
>> 四軸のCNC完全自動閉ループ制御,完全自動測定
安定して信頼性のある,000級の花岩のベースと梁
解像度0.1um,高精度,良好な安定性を持つオープングリートリーナー
>> 精密な線形ガイドレール,磨きグレードのボールスクリューとパナソニックACサーボモーターは,機械運動システムの位置位置精度の安定性を保証します.
>> 高解像度のカラーカメラで,明確な観測と安定した測定の要件を満たします.
>>6.5x連続自動ズームレンズ,正確な自動ズーム,ピクセル修正が十分
>> プログラム可能な5リング8ゾーンLED表面光源とトランスミッション並行LEDコンート光源システムは,256レベルの明るさ調整を知的に実現できます.
>> 輸入された接触探査機は3D測定を実現するように設定されています.
>> Immeasuring4.2 独立所有権を持つ自動画像測定ソフトウェアが標準で提供されており,強力で使いやすい.
ソフトウェアの機能
▶外部配列のRationalVue複合材料測定ソフトウェアにより,ULTRAシリーズは強力な2D/3d複合材料測定機能を提供することができます.
▶操作インターフェイスがシンプルで分かりやすいので,測定がよりシンプルで効率的です.
▶自動測定プログラムは,効率的かつ迅速にバッチ測定を完了するように設定できます.
パラメータ
| モデル |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y 旅行 ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z軸 移動 (mm) |
200 (顧客の要求に応じて上昇することができます) |
|||||
|
負荷容量 |
約35kg |
|||||
| 尺寸 (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| 体重 (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
決議 |
0.5μm (オプションとして0.1um) |
|||||
|
カメラ |
2M HD GIGA デジタルカメラ |
|||||
|
ズームレンズ |
プロのオートズームレンズ ズームレンズの拡大: 1~10X |
|||||
|
ビデオ 増幅 |
18~195X (選択されたカメラの異なるモデルに応じて,その拡大が変化します.実際の拡大は測定データに依存します) |
|||||
|
FOV |
8.1~1.3mm (カメラとレンズの異なるマッチングスキームに応じて,視野は相応に変化し,実際の視野は測定データに依存します) |
|||||
|
精度* |
≤ (3+L/200) μm |
|||||
|
照明 |
プログラム可能な5リング8セクションLED表面照明 (40セクションリングライト,共軸光,可動多色リングライトオプション) |
|||||
会社情報
私たちのクライアント&エージェント
| よくある質問 |
|---|
| Q1: 工場か貿易会社ですか? |
| A1: 私たちは工場で,24時間以内に最も迅速な返事をします. |
| Q2: あなたの会社は主に何をするのですか? |
| A2: 私たちは主にビジョン計測機,調整計測機,CMM&VMM装置などを製造しています. |
| Q3:適切な仕様をどのように選ぶか? |
| A3: あなたが私たちに種類とサイズを教えて,測定される製品の限り,私たちの専門チームは適切な仕様の測定器のアドバイスします. |
| Q4:カスタマイズされたサービスを受け入れるのですか? |
| A4: 保証してください!私たちは典型的な機械だけでなく,顧客のニーズに合わせた機械も提供できます. |
| Q5:保証期間は何ですか? |
| A5: 私たちの製品の保証期間は1年です. 私たちの製品の品質は非常に安定しています. 壊れやすい部品を 改善しました |
