| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | ISO, CE |
| モデル番号: | Ranger600 |
| 最小注文数量: | 1set |
| 価格: | 交渉可能 |
| パッケージの詳細: | 木case+の真空パック |
| 受渡し時間: | 15日 |
| 支払条件: | T/T、L/C、D/A、D/P、ウェスタンユニオン、マネーグラム、マネーグラム |
| 供給の能力: | 1ヶ月あたりの50Sets |
| 製品名: | OEM ODMサービスを備えた高精度工具検査機 | モデル: | レンジャー600 |
|---|---|---|---|
| アプリケーション: | タテ型、テーパー型、カッターヘッド、異形ナイフ | ワレンティ: | 12ヶ月 |
| リニアスケール解像度: | 0.1um | モード: | 手動または自動 |
| 作動距離: | 90mm | サービス: | OEM、ODM |
| ハイライト: | OEM用具の検査システム,高精度な用具の検査システム,ODM用具の検査システム |
||
説明

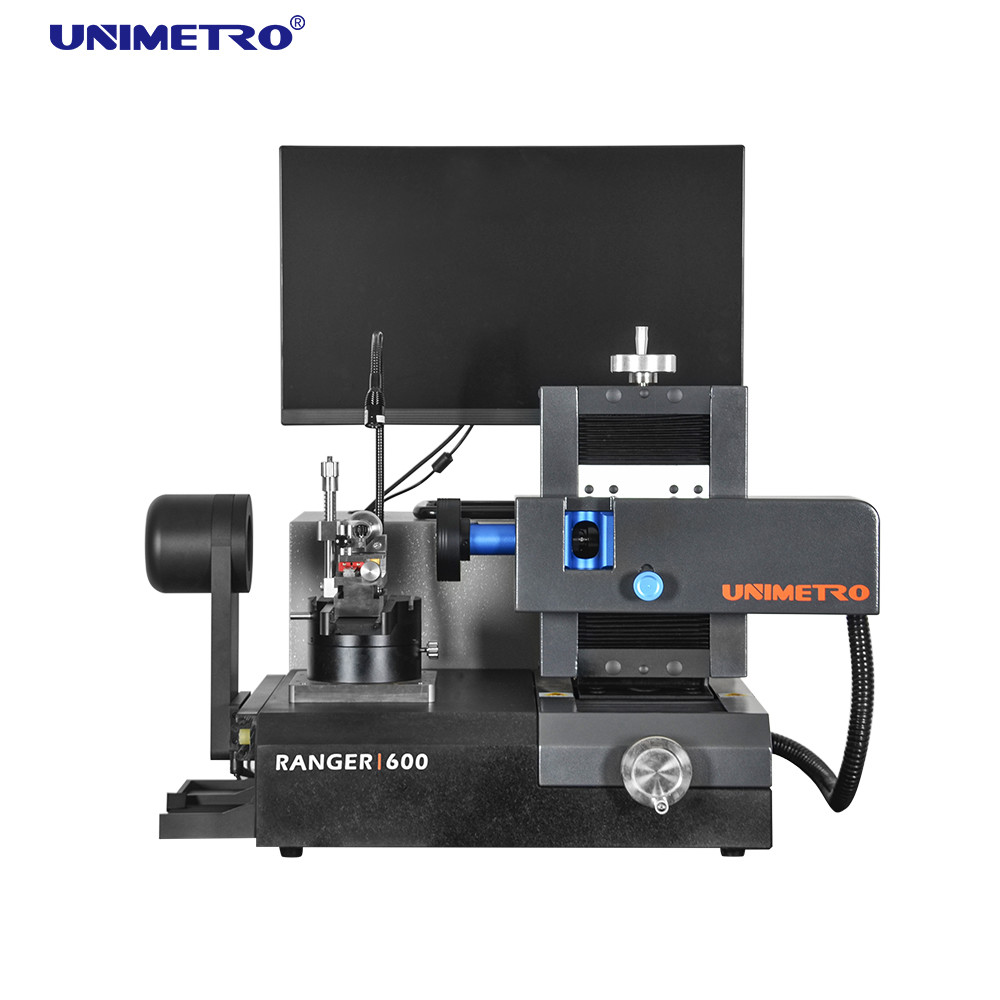

UNIMETRO RANGER600 工具検査システムは、柔軟な照明システムを備えたドリル、フライス、カウンターおよび皿穴用の万能測定機です。コンパクトな設計と優れた安定性のおかげで、RANGER600 は計測室で使用したり、検査を受けたり、直接生産に使用したりできます。
パラメータ
| 製品名 |
さまざまな形状の切削工具用の多機能工具検査機 |
|||||
| モデル |
レンジャー600 |
|||||
| X軸移動量 |
80mm |
|||||
| Y軸移動量 |
60mm |
|||||
| Z軸測定範囲 |
60mm |
|||||
| 最大工具径 |
20mm (オプションで30mm) |
|||||
| 最大工具長さ |
200mm (オプションで350mm) |
|||||
| 作動距離 |
90mm |
|||||
|
レンズ |
0.7X-4.5X凹型ズームレンズ |
|||||
|
カメラ |
5MP HD カメラ |
|||||
|
リニアスケール分解能 |
0.1um |
|||||
|
倍率 |
12.6X-79.2X/25.2X-158.4X(オプション) |
|||||
|
視野 |
27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (オプション) |
|||||
|
正確さ |
X ~ Y、(2.5 + L / 100)μm、L は測定された長さ |
|||||
|
パソコン |
Windows 10 OS、24 インチ LCD モニター付き |
|||||
|
照明システム |
8セクションのLEDリングライト、コンターライト、柔軟な補助ライト、すべてソフトウェア制御でプログラム可能。 |
|||||
|
入力フォーマット |
DXFファイル |
|||||
|
出力フォーマット |
エクセル、DXF |
|||||
付属品
フリーアングル補助光 コンターライトモジュール
| フレキシブルアームでは調光可能な追加ライトが利用可能です。これは、ユーザーがローカルの強化された画像を取得するのに役立ちます。 |
これは X 軸方向に沿って移動可能であり、ツールの輪郭を測定するときにユーザーに最適な画像とオブジェクトのシャープなエッジビューを提供します。 |

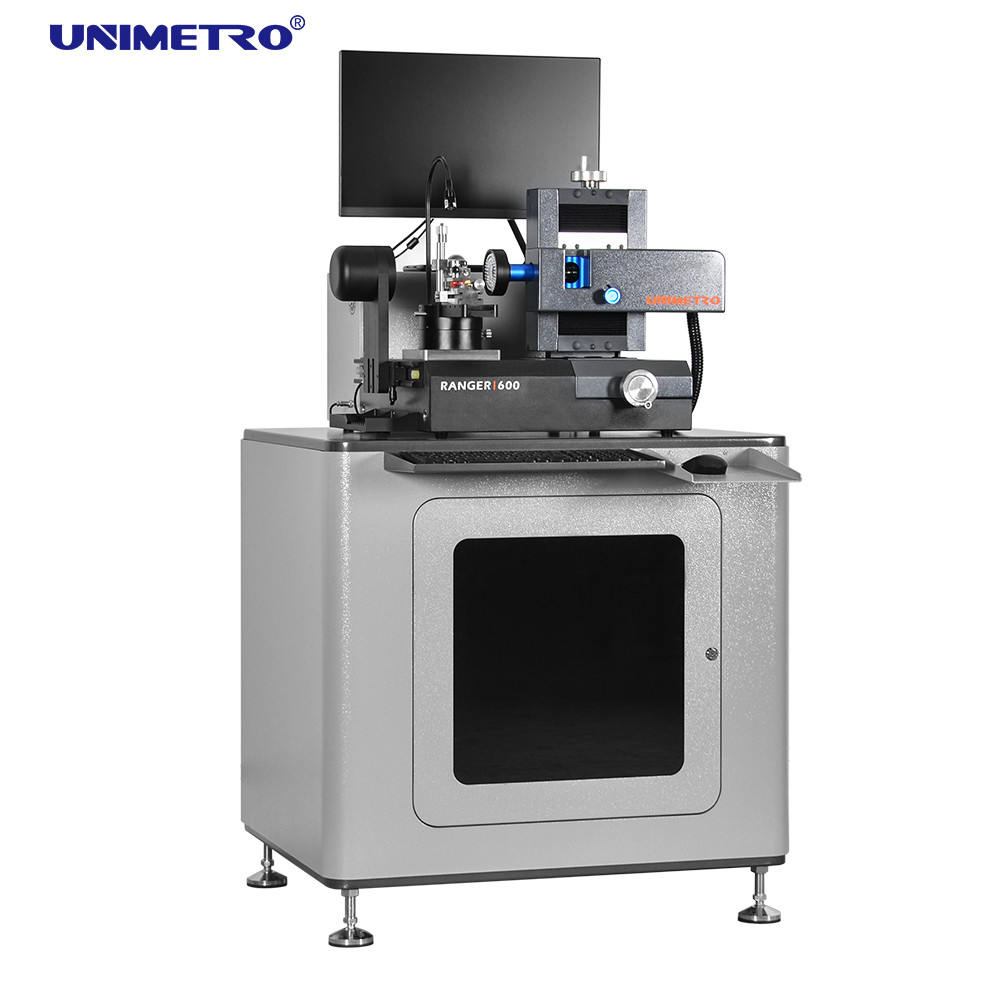

ベーステーブル ツールホルダー
| 材料やツールを保管するための実用的でオープンビューの保管スペースを備えた頑丈なスタンディングワークステーション。 |
|
特徴
1.先進的なデザイン
﹥人間工学に基づいたデザインと頑丈な構造。
﹥HD画像キャプチャと表示の組み合わせ、顕微鏡倍率レベルもオプションです。
﹥安定した正確な V ブロックにより、工具の保持と位置合わせが容易になります。
﹥回転ステージでは0度および90度の機械的固定測定角度が利用可能です。
﹥高精度エンコーダが回転テーブルに埋め込まれており、ユーザーに正確な角度位置を提供します。
﹥表面照明用の複数セクションのプログラム可能な LED リング ライト。標準機能として輪郭照明とフリー アングル補助光も含まれます。
﹥SMARTOOL 測定ソフトウェアは、切削工具に特化した測定機能を提供します。
﹥自動エッジ検出、レチクルによる高速角度測定、CAD要素比較機能が利用可能です。
2. 多角度測定
測定プロセス中に工具の角度をより迅速かつ正確に位置決めできるように、RANGER600 の回転テーブルには 2 つの機械的固定角度 (0 度および 90 度) が用意されています。 0 度の位置では、ツールエンド、ツールエンド - センターシャフト、ツールエンド - フロント角度などを測定できます。90 度のポジションでは、ねじれ角、アキシャルフロント角度、第 1 リア角度、第 2 リア角度、ティルティングエッジ角度などを測定できます。
0度 45度 90度
会社情報
私たちのクライアント&エージェント
| よくある質問 |
|---|
| Q1: あなたは工場ですか、それとも商社ですか? |
| A1: 私たちは工場であり、24 時間以内に最速の返信を提供します。 |
| Q2: あなたの会社は主にどのような事業を行っていますか? |
| A2: 私たちは主に画像測定機、三次元測定機、CMM&VMM治具などを生産しています。 |
| Q3: 適切な仕様を選択するにはどうすればよいですか? |
| A3: 測定する製品の種類とサイズをお知らせいただければ、当社の専門チームが適切な仕様の測定器をアドバイスします。 |
| Q4: カスタマイズされたサービスを受け入れますか? |
| A4: 必ず！一般的な機械だけでなく、お客様のニーズに合わせたカスタマイズも可能です。 |
| Q5: 保証期間は何ですか? |
| A5: 製品の保証期間は1年間です。当社の製品の品質は非常に安定しており、 いくつかの壊れやすい部分が大幅に改善されました。当社の製品の品質はご安心ください。 |
