| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Unimetro |
| 証明: | CE ISO |
| モデル番号: | HE652 |
| 最小注文数量: | 1set |
| 価格: | usd32500-usd37500/set |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 15days |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの30セット |
| dimension: | 1700*1180*1750mm | net weight: | 1500kg |
|---|---|---|---|
| X/Y travel: | 500x600 | accuracy: | ≤3+L/200um |
| Repeatability: | 3um | ||
| ハイライト: | PCBの視野の測定機械,フル オートマチックの視野の測定機械,接触調査の視野の測定機械 |
||

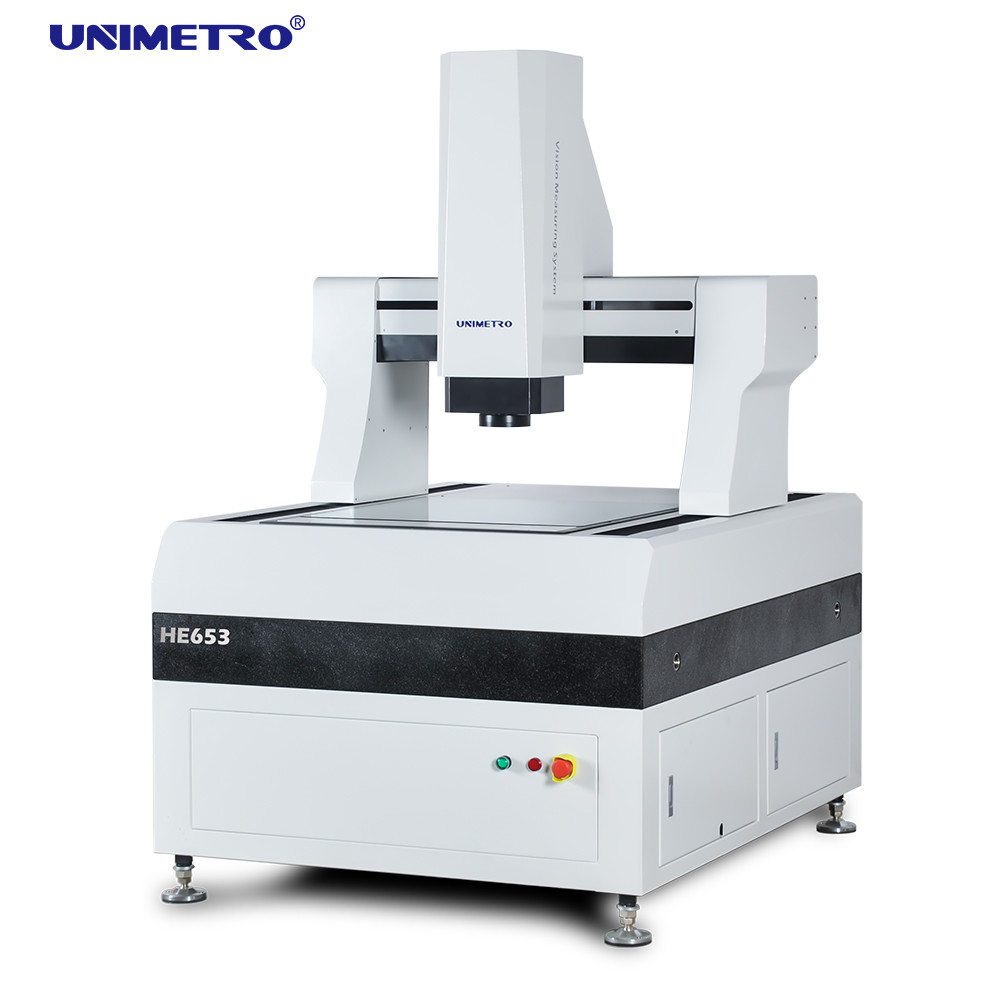

HEシリーズの高精度ガントリー型ビジュアル測定システムは、高精度と高効率を兼ね備え、さまざまな種類の部品の幾何学的要素を高速で測定します。HEシリーズは、PCB、銅張積層板、パッドガラス、LCDモジュール、絶縁材料など、さまざまな業界や製品で広く使用されています。
HEシリーズの設計プロセスでは、有限要素解析が導入され、高い剛性と正確な機械構造が保証されています。機械ベースは、シンプルで高い積載能力と最高のモーション性能を提供するクローズドフレーム可動ブリッジ型構造を使用しています。
PCBビジョン測定機の特長:
>> 可動ガントリー構造で、測定中はワークが固定されています。
>> 4軸CNC全自動クローズドループ制御、全自動測定。
>> 000グレードの花崗岩ベースとビーム、安定性と信頼性。
>> 分解能0.1umのオープン格子定規、高精度で優れた安定性。
>> 精密リニアガイドレール、研削グレードボールねじ、パナソニックACサーボモーターにより、機械モーションシステムの位置決め精度の安定性を確保。
>> 高解像度カラーカメラにより、鮮明な観察と安定した測定の要件を満たします。
>> 6.5倍連続自動ズームレンズ、正確な自動ズーム、1ピクセル補正で十分です。
>> プログラム可能な5リング8ゾーンLED表面光源と透過平行LED輪郭光源システムは、256レベルの明るさ調整をインテリジェントに実現できます。
>> 輸入された接触プローブを構成して、3D測定を実現します。
>> 独自の知的財産権を持つImmeasuring4.2自動画像測定ソフトウェアを標準装備しており、強力で使いやすいです。
当社のPCBビジョン測定機は、強力なソフトウェアをサポートしています。
▶External-Array RationalVue複合測定ソフトウェアにより、ULTRAシリーズは強力な2D/3D複合測定機能を提供できます。
▶シンプルでわかりやすい操作インターフェースにより、測定がより簡単かつ効率的になります。
▶自動測定プログラムを設定して、バッチ測定を効率的かつ迅速に完了できます。
当社のPCBビジョン測定機 の詳細は以下の表をご覧ください:
| 製品名 | 全自動ビジュアル測定システム | |||||
| モデル | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| X、Yトラベル(mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Z軸トラベル(mm) | 200(お客様のご要望に応じて上げることができます) | |||||
| 積載量 | 約35 kg | |||||
| 寸法(mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| 重量(kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| 分解能 | 0.5μm(オプションで0.1μm) | |||||
| カメラ | 2M HD GIGAデジタルカメラ | |||||
| ズームレンズ | プロフェッショナルオートズームレンズ ズームレンズ倍率: 1~10X | |||||
| ビデオ倍率 | 18~195X | |||||
| (選択したカメラのモデルによって異なり、倍率は変化します。実際の倍率は測定データに準じます) | ||||||
| FOV | 8.1~1.3mm | |||||
| (カメラとレンズの組み合わせによって異なり、視野はそれに応じて変化し、実際の視野は測定データに準じます) | ||||||
| 精度* | ≤ (3+L/200)μm | |||||
| 照明 | プログラム可能な5リング8セクションLED表面照明 | |||||
| (オプションで40セクションリングライト、同軸光、可動マルチカラーリングライト) | ||||||
会社情報
当社のクライアント&エージェント
| FAQ |
|---|
| Q1: あなたは工場ですか、それとも商社ですか? |
| A1: 私たちは工場であり、24時間以内に最も迅速な返信をいたします。 |
| Q2: あなたの会社は主に何をしているのですか? |
| A2: 主にビジョン測定機、座標測定機、CMM&VMM固定具などを製造しています。 |
| Q3: 適切な仕様を選択するにはどうすればよいですか? |
| A3: 測定する製品の種類とサイズをお知らせいただければ、当社の専門チームが適切な仕様の測定器についてアドバイスいたします。 |
| Q4: カスタマイズされたサービスを受け入れますか? |
| A4: もちろんです！典型的な機械だけでなく、お客様のニーズに合わせてカスタマイズされた機械も提供できます。 |
| Q5: 保証期間はどのくらいですか? |
| A5: 当社の製品保証期間は1年です。当社の製品品質は非常に安定しており、いくつかの壊れやすい部品について大幅に改善しました。製品品質についてはご安心ください。 |
