3D座標測定機 精度向上のためのセラミックビーム構造
高精度3D座標測定機
製品概要
ネオンシリーズの座標測定機は,超高精度のスキャンと検出能力を達成するために革新的な陶器設計を採用しています.電子機器における高精度製品のアプリケーションニーズに特に適していますこのユニークな三座標測定装置は,複数の三座標探査器を装備することができます.
テクニカルパラメータ
| 製品名 |
移動距離 (mm) |
精度 (um) |
| ガントリータイプ 座標計測機 CMM 自動車検査用 |
X軸: 600〜1000
Y軸: 600
Z軸: 600 |
MPEe: 0.9+L/350um
MPEp: 0.9um |
X軸: 800〜1500
Y軸: 800
Z軸: 700 |
- |
X軸: 1000~3000
Y軸: 1000
Z軸: 800 |
- |
X軸: 1500~4000
Y軸:1200
Z軸: 1000 |
- |
ソフトウェアシステム
SWを測定する:Rational-DMIS アドバンスト バージョン (CAD)
手動:マニュアル+ディスク
制御システムと探査システム
制御システム:ジョイスティック,RENISHAW制御システム,MCUジョイスティックを含む
探査機セット:レニショー MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
探査器のスタイラスレニショー M2 M3 スタイラス
典型的な用途
- 自動車エンジンとギアボックスの部品
- 航空用刃物,エンジン,航空機部品
- 一般精密エンジニアリング
- 医薬品製造
主要 な 特徴
作業プラットフォーム
高品質のグラニートプラットフォーム,精密なドブテイルガイドレール
グラニート製の作業台が機械の基盤となり,その品質が全体的な性能に直接影響します.プラットフォームは,精密なドブテイルガイドレールと組み合わせた花岩材料から構築されています機械の振動を効果的に減らし,全体的な性能を向上させる.
3 軸のガイドウェイ
完全に閉ざされたセラミックビーム,スピンドル
X軸とZ軸の両方が陶器構造を備えており,耐腐蝕性,優れた硬さ,より小さい熱膨張係数,より高い精度を提供します.
ベース・ブラケット
2重の消極性ダムリングメカニズム
座標計測機は,近くにある機械や輸送車両からの振動が精度に重大な影響を与える生産工場で一般的に使用されます.基本的解決策は 地震防止の基盤を 作り出すことですが低周波振動の効果を防ぐため 二重消極性ダムリング構造を組み込みます測定の精度を確保し,大規模な防震基盤の必要性を軽減する.
ソフトウェア
Rational-DMISは,新しく開発された大規模統合3D測定ソフトウェアパッケージです.ソフトウェア開発は,学習と使用の容易さの両方の初心者のニーズを考慮します.先進的なユーザの機能要求もさらに重要なことは,CMM測定ソフトウェアの標準化モデルを表しています.
合理的なDMISプログラムは,DMISのバージョン5.0まで完全かつネイティブなDMISカーネルで設計されており,いわゆる"サポートDMIS" (カーネルがDMISでない場合) と根本的に異なります.広く認められているように,DMISはISO標準 (ISO 22093:2003) になりました.

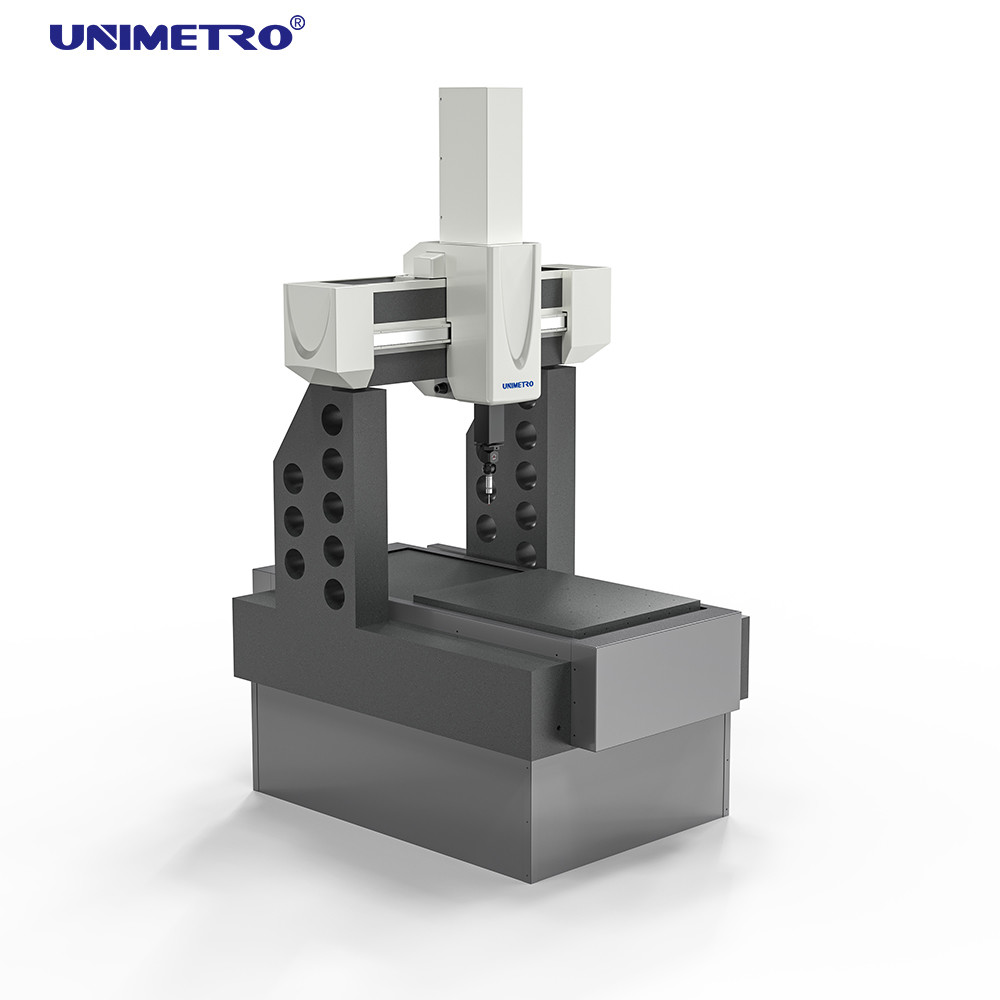

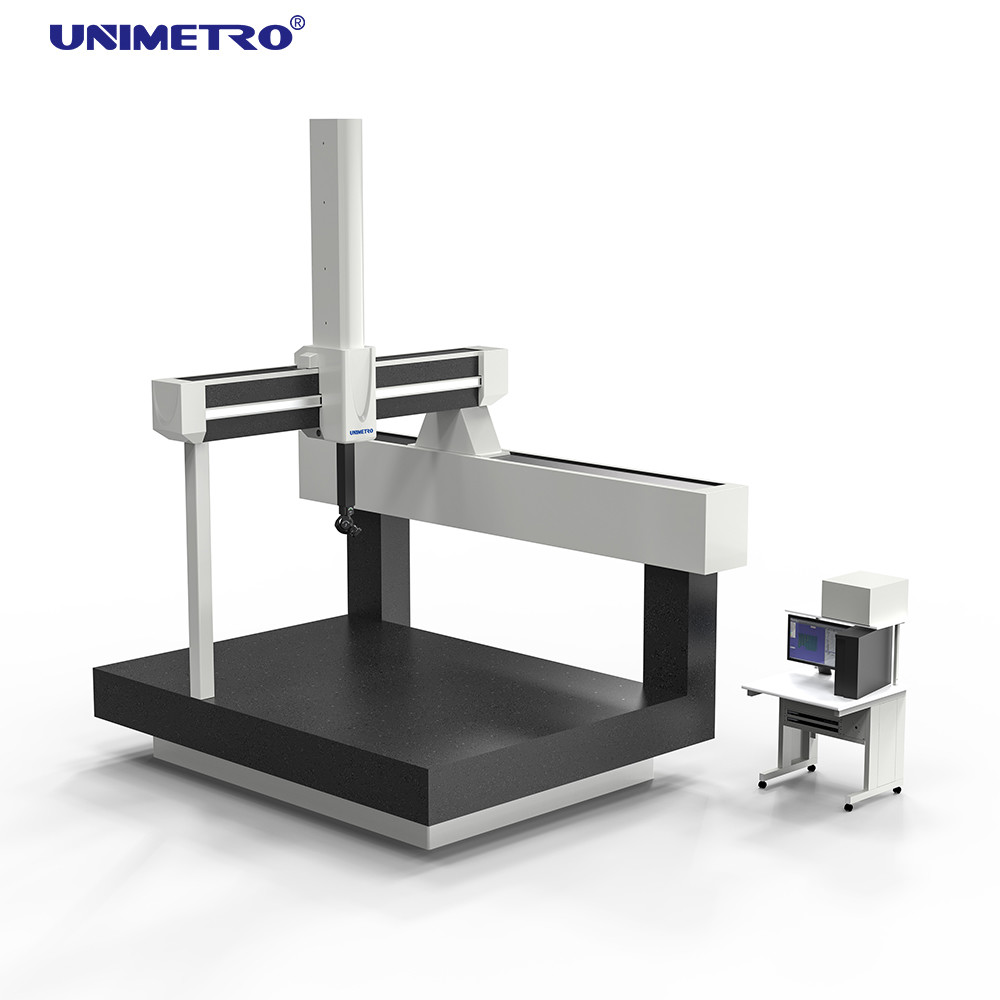

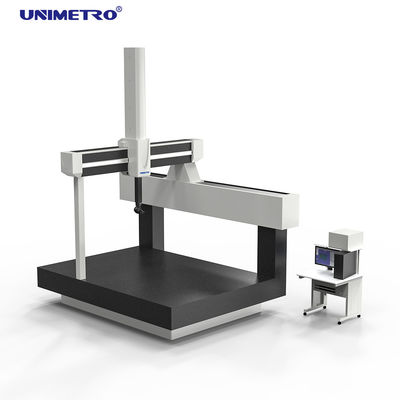

製品画像
顧客と代理人
よく 聞かれる 質問
Q1: 工場か貿易会社ですか?
A1: 私たちは工場で24時間以内に返事をします.
Q2:あなたの会社は主に何を生産しますか?
A2: 私たちは主にビジョン測定機械,調整測定機械,CMM&VMM固定装置,および関連機器を製造しています.
Q3:適切な仕様をどのように選ぶか?
A3: 測定する製品の種類とサイズを教えてください. そして,私たちの専門チームは適切な仕様を持つ測定器を推奨します.
Q4:カスタマイズされたサービスを受け入れるのですか?
A4: はい!私たちは標準機器と顧客の要求に合わせたカスタマイズされたソリューションの両方を提供します.
Q5:保証期間は何ですか?
A5: 当社の製品の保証期間は1年です. 当社の製品の品質は非常に安定しており,壊れやすい部品に著しい改善を行いました. 当社の製品の品質に自信があります.
