| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Unimetro |
| 証明: | CE ISO |
| モデル番号: | HE652 |
| 最小注文数量: | 1SET |
| 価格: | usd32500-usd37500/set |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 15日間 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの30セット |
| 寸法: | 1700*1180*1750mm | 正味重量: | 1500KG |
|---|---|---|---|
| x/y旅行: | 500x600 | 正確さ: | ≤3+l/200um |
| 再現性: | 3um | ||
| ハイライト: | 測定のための高リゾリューションの視野システム,測定のための移動可能なガントリー視野システム,ResolutionDigital高い測定システム |
||

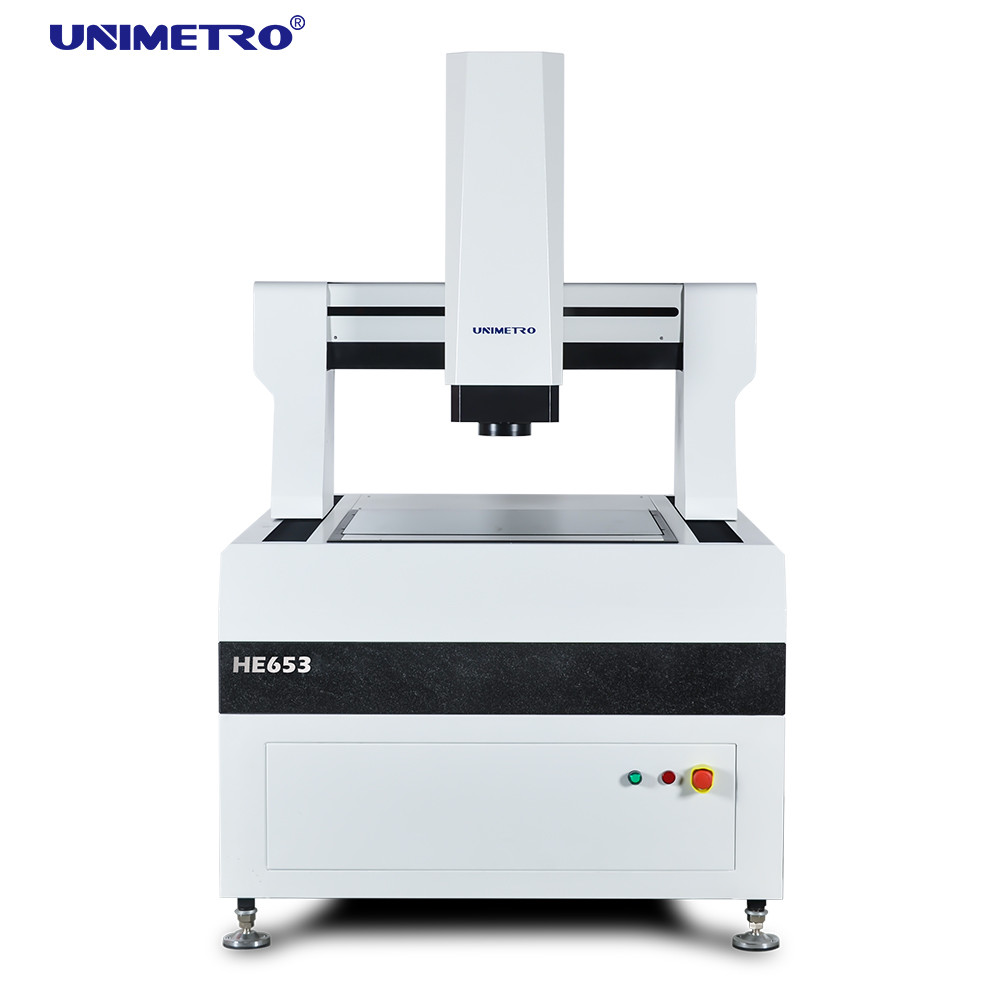

HEシリーズの高精度ゲントリ型視覚測定システムは,精度と効率を組み合わせ,様々な部品の幾何学的要素の高速測定を提供しています.これらのシステムは,PCBを含む複数の産業で広く使用されています銅製ラミネート,ガラスパネル,LCDモジュール,隔熱材料
HEシリーズ設計プロセスに有限元素分析が組み込まれ,高硬さと正確な機械構造が確保されました.機械ベースは,閉ざされたフレーム移動橋型の構造を使用, シンプルさ,高い負荷容量,最適な運動性能を提供します.
強力なソフトウェア機能がサポートされています
| モデル | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
|---|---|---|---|---|---|---|
| X,Y 移動 (mm) | 500×600 | 600×800 | 800×1000 | 1000×1200 | 1200×1500 | 1200×1800 |
| Z軸 移動 (mm) | 200 (顧客の要求に応じて引き上げられる) | |||||
| 負荷容量 | 約35kg | |||||
| 尺寸 (mm) | 1700×1180×1750 | 1700×1280×1750 | 1900×1480×1750 | 2100×1680×1750 | 2500×1880×1750 | 2700×1880×1750 |
| 体重 (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| 決議 | 0.5μm (0.1μmオプション) | |||||
| カメラ | 2M HD GIGA デジタルカメラ | |||||
| ズームレンズ | プロのオートズームレンズ (1~10X拡大) | |||||
| ビデオ 増幅 | 18~195X (カメラモデルによって異なります.実際の拡大は測定データによって異なります) | |||||
| FOV | 8.1~1.3mm (カメラ/レンズ組み合わせによって異なります.実際の視野は測定データによって異なります) | |||||
| 精度* | ≤ (3+L/200) μm | |||||
| 照明 | プログラム可能な5環8段のLED表面照明 (40段の環照明,同軸照明,可動多色環照明オプション) | |||||
