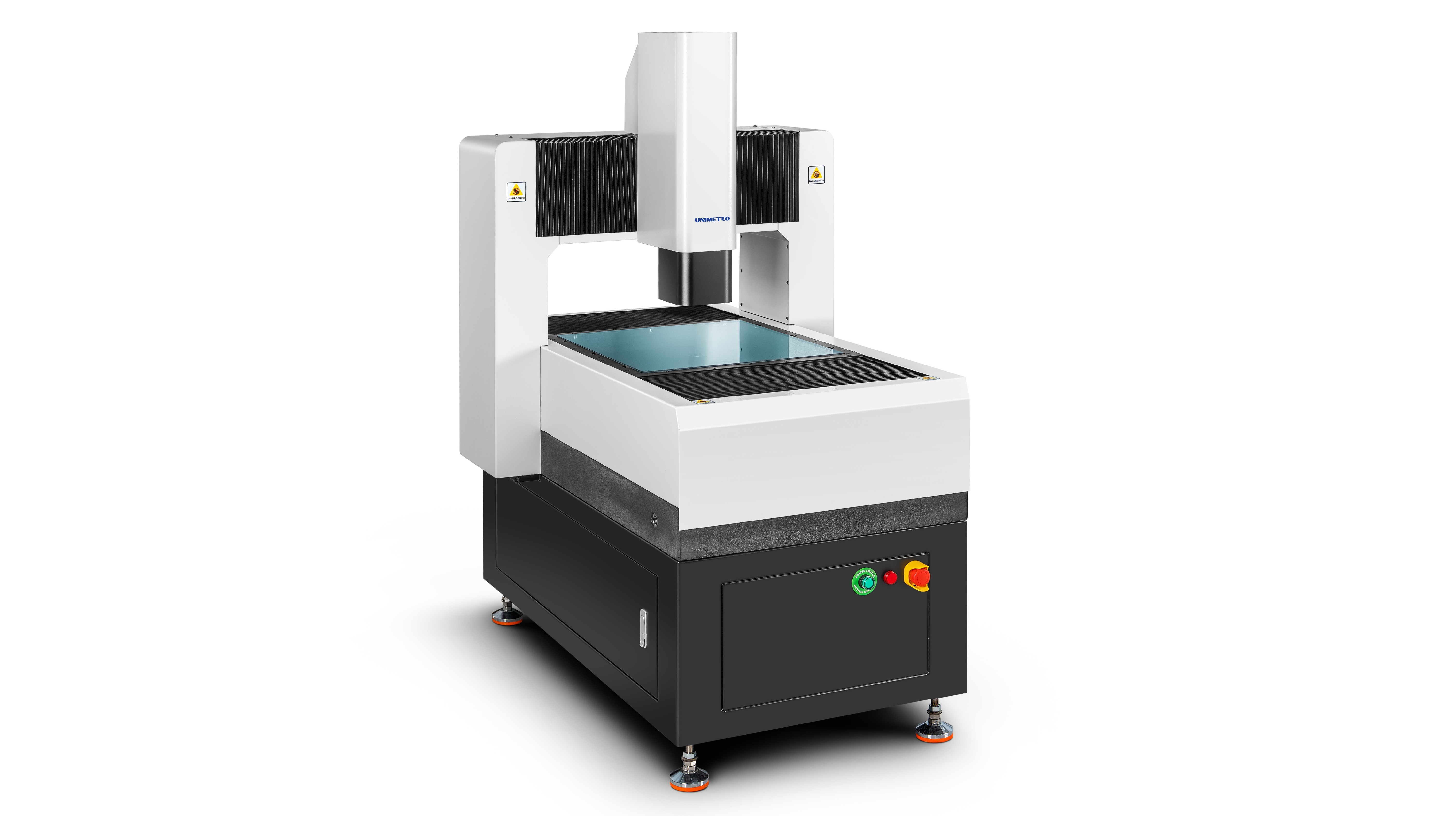

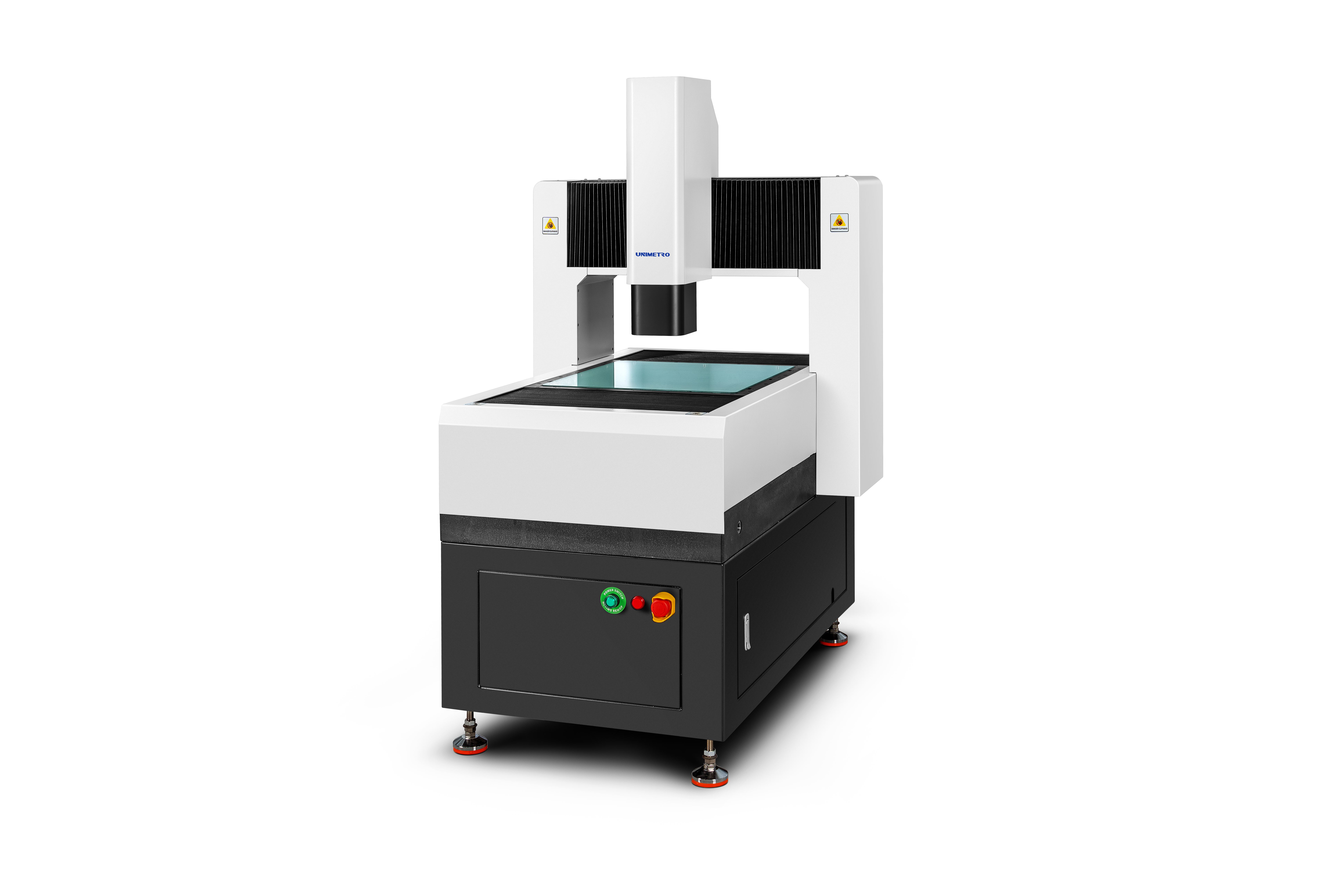

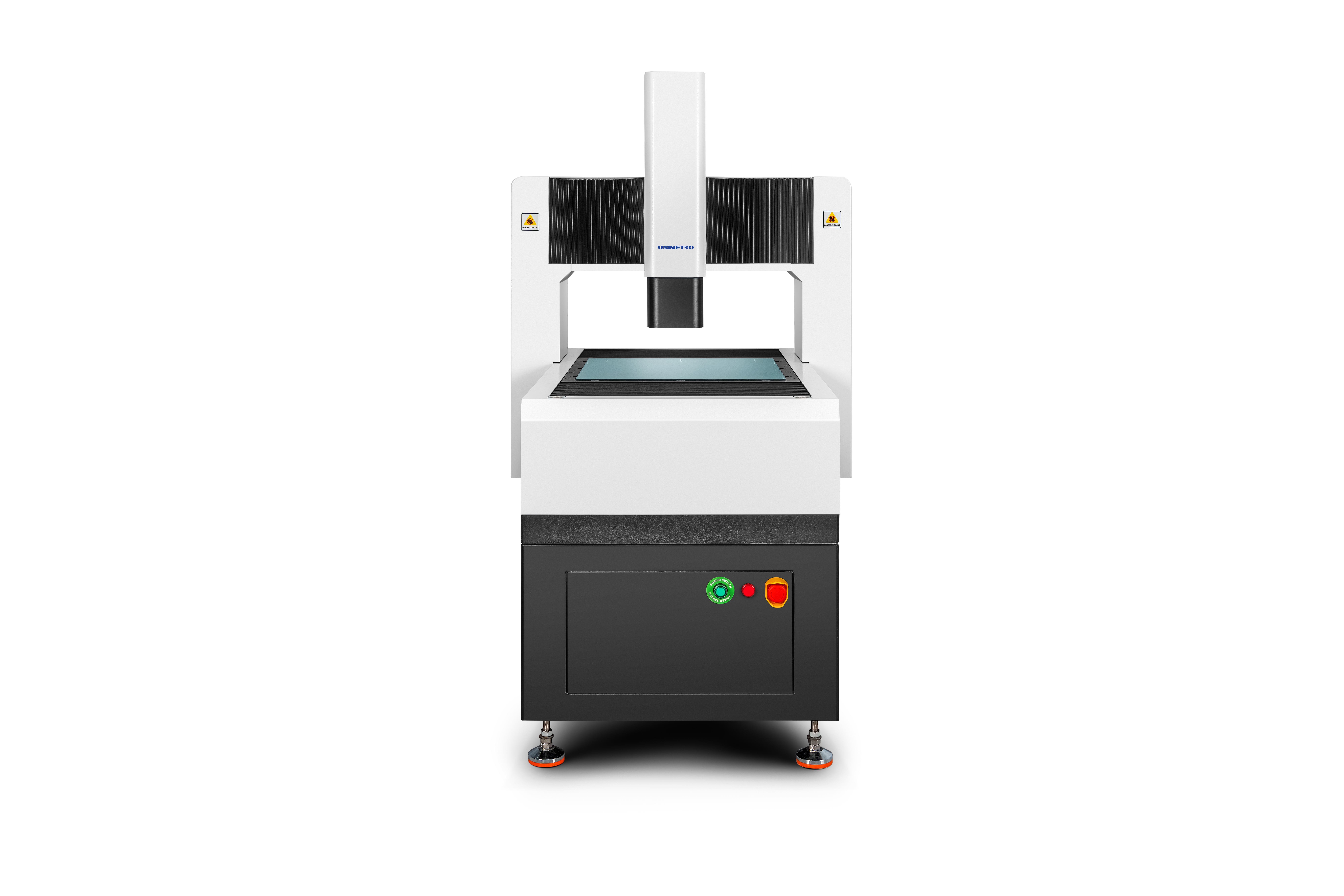

自動車部品の工業用非接触検査用レーザー式画像測定機 HPシリーズ

HP：ハイプレシジョン（高精度）
固定ガントリーマシンの主な特徴は、高精度と完全自動化です。ここでの「HP」とは、ガントリー装置を「ミクロンレベルの非接触自動光学精密検査装置」として指します。これは、お客様の全体的な生産精度と生産性の向上に役立ちます。

• 全体のクローズドフレーム移動ブリッジ構造が採用されており、測定ワークピースが固定されており、支持力が大きく、運動性能が優れています。
• 機械設計に有限要素解析技術を導入し、高剛性・高精度な機械構造を実現します。
• グレード 000 花崗岩ベース、高強度、耐食性、優れた安定性。
• 酸化アルミニウム表面処理ワークテーブル、高速かつ柔軟なアクション制御、耐久性と美しい。

• レニショーのオープン格子定規、分解能 0.5um、高精度、優れた安定性。

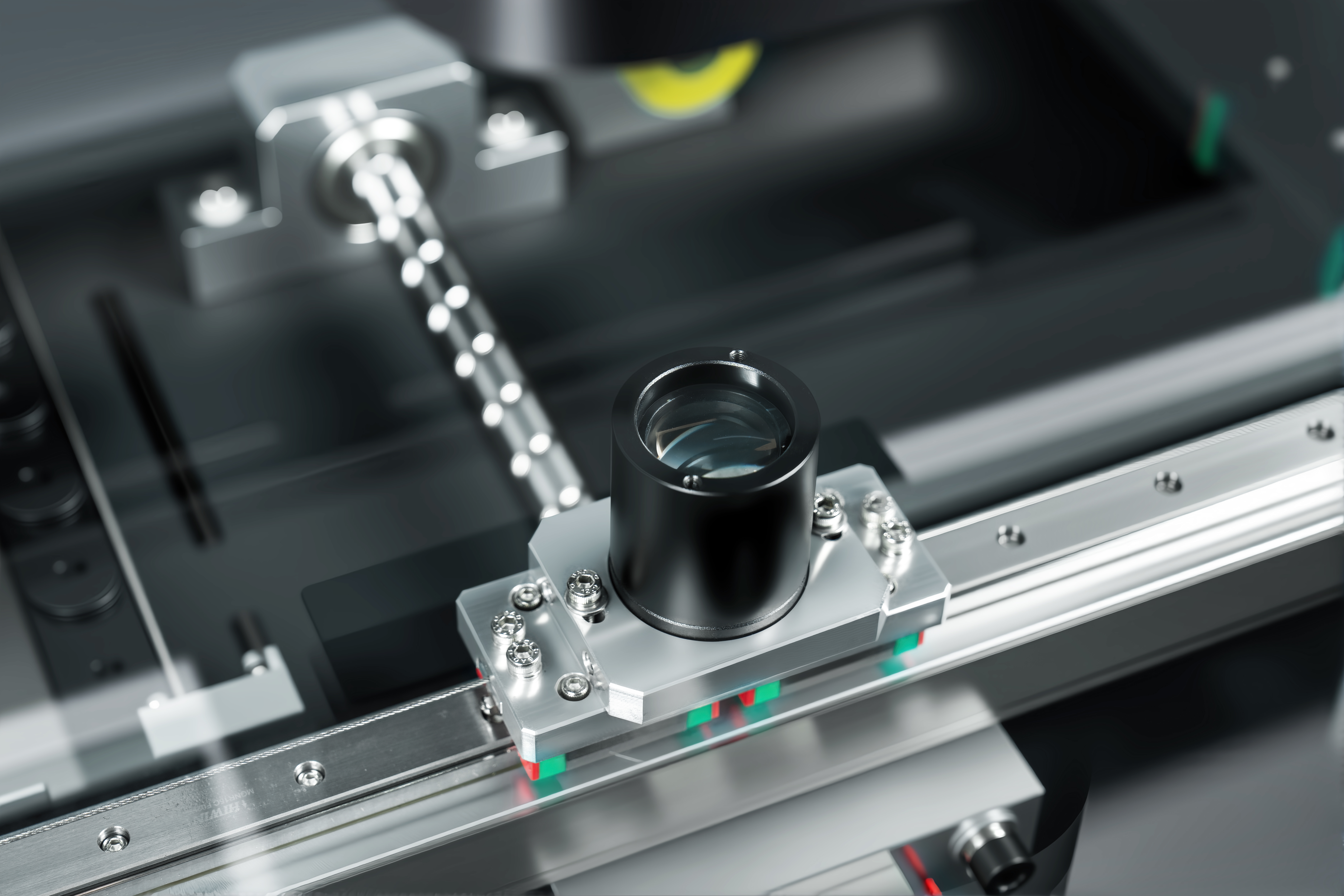

• 精密リニアガイドレール、グラインダのボールネジ、ACサーボモータにより、機械システムの位置決め精度の安定性を確保します。
• 200万画素の高精細カラーGigaデジタルカメラで鮮明な観察と安定した測定を実現します。
• 6.5倍の高精細光学レンズ、正確な自動ズーム、高速ピクセルキャリブレーション。
• プログラム可能な5リング8ゾーンLED面光源、透過平行LED輪郭光源システム、インテリジェントな256レベルの明るさ調整。
• 全軸CNC制御、ACフルクローズドループサーボモータードライブ。

HEシリーズ大型ガントリー型画像測定器は、各種3Dセンサーを搭載し、2D/3D複合計測を総合的に行えます。プローブやレーザーなどの非接触センサーも搭載可能です。また、RENSHAW フルシリーズのプローブブラケットもサポートしているため、ユーザーは 1 台のデバイスでフルスケール測定の自動変換を完了でき、生産性が大幅に向上します。
