| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | 余分 |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木製のケース |
| 受渡し時間: | 15の仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの50 |
| 製品名: | ビジョン測定機 | Z軸の動き: | 電動式 |
|---|---|---|---|
| Z軸の動き制御: | キーボード、ソフトウェア | 集中: | 自動 |
| X、Yムーブメント: | マニュアル | CCDカメラ: | HD CCDカメラ |
| 測定精度: | （2.5+L/100） um | 再現性: | 2.5um |
| 照明: | 表面ライト、輪郭ライトのための平行LEDの照明のためのLEDリング | リニアスケール解像度: | 0.5um（オプションの場合は0.1um） |
| 倍率: | 18 - 195X | ||
| ハイライト: | 視野の測定機械,視野の測定システム,自動焦点の視野の測定機械 |
||

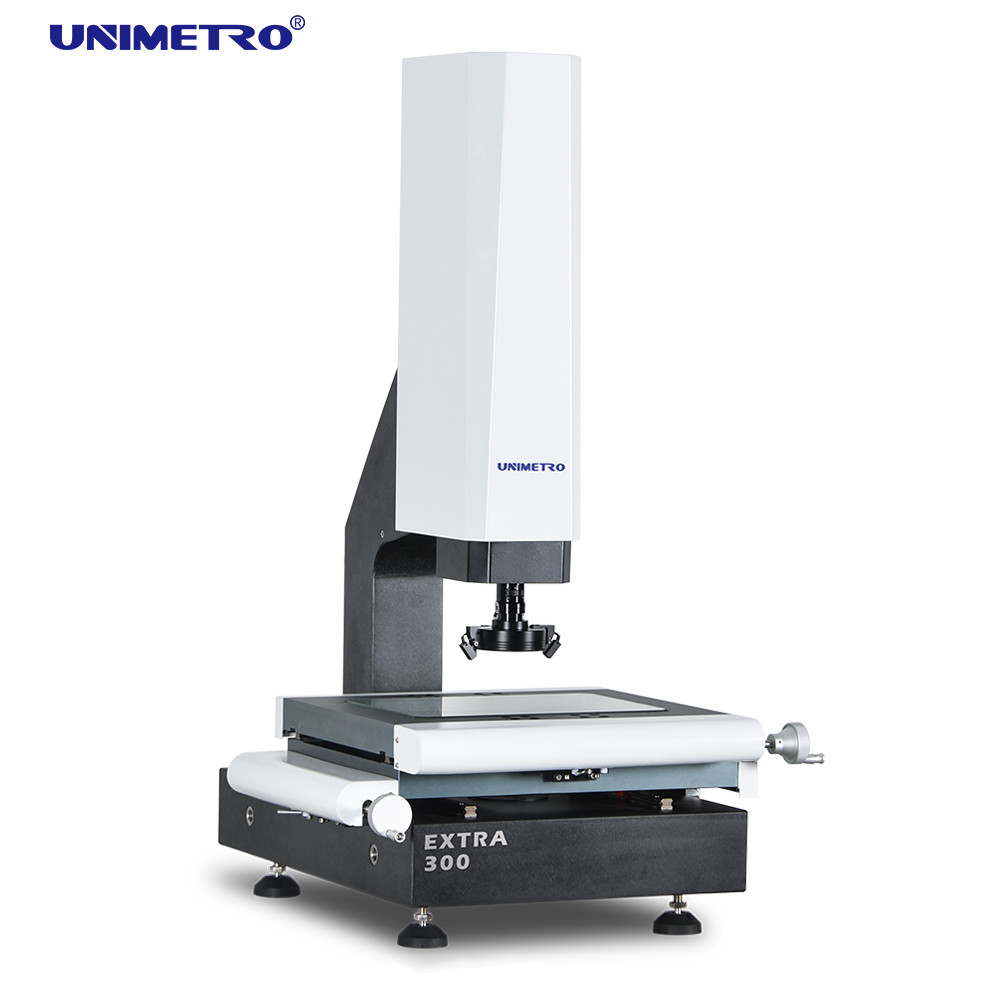

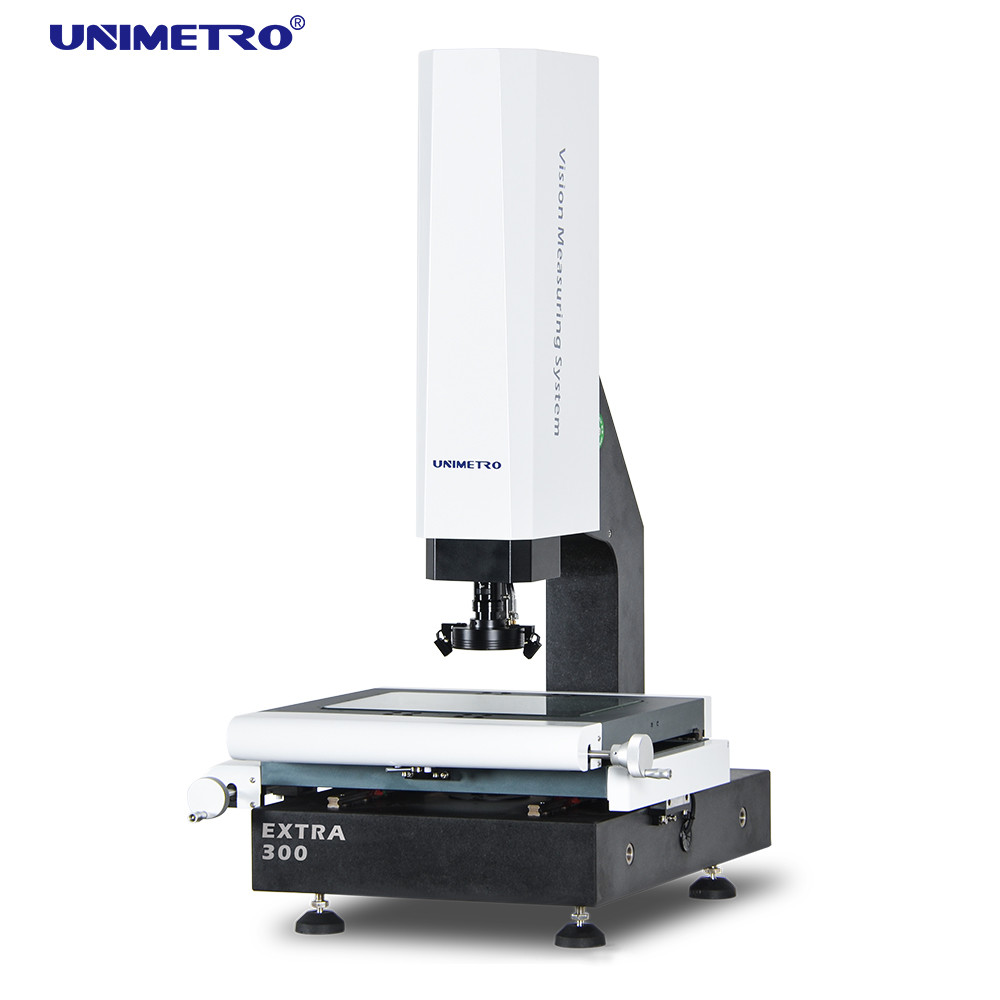

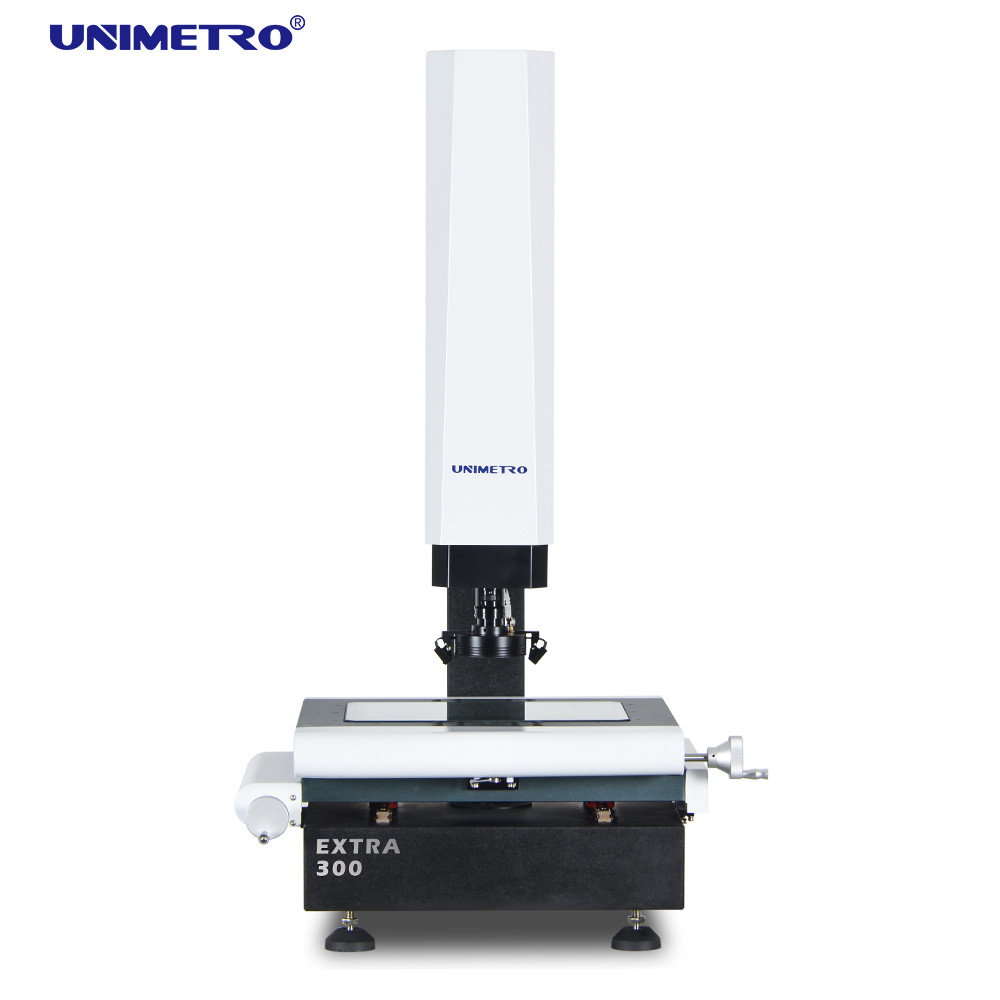

● 画像測定機 カメラを使用してワークの画像をキャプチャし、画像のピクセルを分析し、測定ソフトウェアで 2D 寸法を計算する光学式測定器です。 EXTRAシリーズ光学式測定機は、製品の品質管理に使用される重要な機器です。これにより、製品の寸法精度が保証され、製品の競争力が高まります。
● EXTRA シリーズ画像測定機は UNIMETRO によって設計、開発されており、金型、エレクトロニクス、半導体、プラスチック射出成形、3C 製品、医療、航空など、ほとんどの正確な 2D 寸法測定アプリケーションおよびさまざまな業界のエンドユーザーに適した人気のモデルです。
● EXTRA シリーズ画像測定機の Z 軸は閉ループサーボモーターシステムで構成されており、高精度の移動制御とオートフォーカス機能を実現します。ユーザーはソフトウェアまたはキーボードで Z 軸の移動と画像のフォーカスを制御でき、測定効率が大幅に向上します。
● EXTRA シリーズ画像測定機は、Z 軸位置の微調整のための手動パルス発生器を革新的に構成しており、ユーザーは Z 軸の微調整と焦点合わせを簡単に実現できます。キーボードやジョイスティックのモーション コントロールと比較して、MPG はより正確で感度が高く、ユーザーはミクロン単位で軸を動かすこともできます。ユーザーに最高の使用体験を提供します。
ハードウェア構成
◉ 3軸0.5um分解能リニアスケール
◉ 高性能オートフォーカス機能
◉ レニショーのタッチプローブと互換性あり
◉ アルミ製ワークステージと硬質アルマイト処理
◉ 3 リング 8 セクション LED リングライト ソフトウェア制御およびプログラム可能
◉ 平行光路 LED 輪郭光ソフトウェア制御およびプログラム可能
◉ 120万画素HDデジタルカメラ
◉ 統合されたコアコントロールボックス
◉ Z軸電動制御
◉ HIWIN リニアガイドウェイ
◉ Z軸移動制御用手動パルス発生器
◉ 補助的な位置決めと焦点合わせのためのレーザーインジケーター付き
◉ 倍率信号フィードバックセンサー付き0.7-4.5X手動凹みズームレンズ
パラメータ
| モデル | エクストラ200 | エクストラ300 | エクストラ400 | エクストラ500 | |
| 寸法(mm)(長さ*幅*高さ) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| 測定範囲(mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| 測定精度(μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
| 繰返し精度(μm) | 2.5 | 2.5 | 2.5 | 3 | |
| 重量(kg) | 140kg | 190kg | 240kg | 290kg | |
| 画像と測定 | CCD | 200mm (顧客の要求に応じて高くすることができます) | |||
| レンズ | マニュアル凹みズームレンズ 0.7～4.5X/オートズームレンズ 1～10X | ||||
| 倍率 | 18-195X (参考値です。カメラとレンズが異なると倍率は異なります。) | ||||
| 視野 | 8.1～1.3mm | ||||
| 作動距離 | 108mm | ||||
| リニアスケール分解能 | 0.5μm(オプションは0.1μm) | ||||
| 駆動方式 | X、Y軸手動制御、Z軸クローズループCNC制御およびAUTU FOCUS機能が利用可能 | ||||
| 照明 | プログラマブル 4 セクション LED リング表面ライト、平行 LED 輪郭ライト、8 セクション LED リング ライト、同軸、オプション用 | ||||
ソフトウェアの機能
◉ CADファイルを入力して測定
◉ 部品配列とマクロ測定
◉ オートフォーカスと高さ測定
◉ ナビゲーション機能により、素早く場所を特定できます。
◉ 強力な幾何測定機能
◉ 複数のデータレポートとグラフデータ出力機能
◉ 柔軟なユーザープログラム
◉ 参照要素の作成
◉ 強力なエッジ検出機能
◉ 複数の外部アクセサリをサポート
◉ 要素の幾何公差の自動計算
◉ 複雑な生産を迅速かつ便利に測定
<>>
