| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | 超 |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 15~20の仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの50 |
| 製品名: | 光学測定機 | 寸法: | 1750*920*1700mm |
|---|---|---|---|
| 測定範囲: | 400*300*200mm | 測定精度: | 2.5+l/200um |
| 再現性: | 2.5 | リニアスケール解像度: | 0.1um |
| 駆動方式: | CNCコントロール、クローズループACサーボ駆動システム、ジョイスティック、マウス、またはキーボード制御 | 照明: | プログラム可能な8セクションLEDリングライト平行LEDコンターライト |
| ハイライト: | 線形デジタル スケール,光学線形エンコーダー,0.1um光学測定機械 |
||

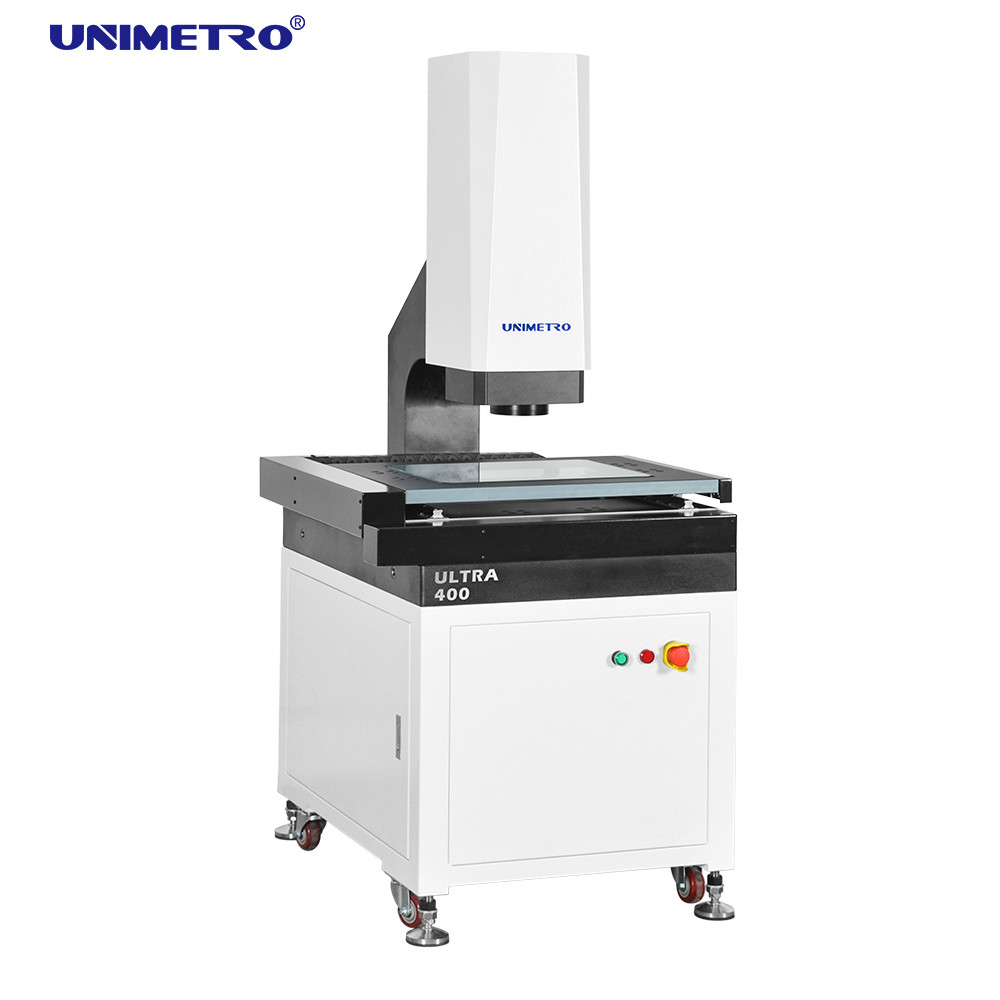

ULTRAシリーズの光学測定機は,GD&T測定のために開発された3軸自動モーター化制御を持つ高精度完全自動視力測定機である.オートマティック フォーカス線形と幾何学的次元を迅速かつ正確に測定するために,ハードウェアとソフトウェアの構成の自動移動.
特徴
◆ 品質 の 詳細 を 管理 する
Ø グラニットベースと柱,優れた安定性
■ アルミ製の作業台で,動き制御が迅速で柔軟に動作します.
Ø 硬い酸化表面処理の防傷用作業ステージ
精密な線形ガイド,磨きボールスクリュー,ACサーボモーター等を備えた規格で,運動システムの精度と安定性を保証します.
Ø 動作制御と組み込まれた統合制御システム,照明と線形スケール表示などのすべての信号制御は,機械の性能が非常に安定することを保証します.
◆ 高性能 の 配置
XYZ 3軸 CNC自動制御と正確な位置付け
Ø システムの位置付け精度と測定精度を確保するために,高精度の0.1umのグラス線形スケール;
Ø GIGA 高解像度カラーカメラにより,明確な観測と正確な測定の必要性を満たす.
Ø 6.5x 高解像度のクリックズームレンズ,正確な倍数と1倍ピクセル修正のみが必要
Ø プログラム可能な表面5リング8区画LED冷光照明とコンートLED平行照明と内蔵されたインテリジェントライト調整自動で 8 区画の明るさを制御し,知的に 256 レベルの明るさ調整を実現することができます.
◆ 柔軟 な 拡張 性
Ø複数の種類の非接触センサーと高速固定システムがオプションで,異なる顧客の異なる測定要件を満たすことができます.
ØULTRAシリーズには可変色のLEDリングライトが用意されており,このLEDシリーズは様々な材料や形状の部品に柔軟性や性能を高めます.より強力な測定アプリケーションを提供します.
ØULTRAシリーズの柔軟な拡張性により,タッチ探査機,非接触測定センサー,ロボットアームと互換性があり,測定効率が大幅に向上します.
ソフトウェアの機能
◆ 人 の 行動 優れたオブジェクト指向ソフトウェアアーキテクチャ設計は安定した信頼性の高いソフトウェアを保証します
◆ 人 の 行動 プロのSPC統計分析ソフトウェアは,テストと宣伝ソフトウェアとシームレスに接続されています.データを自動でSPCソフトウェアデータベースに転送します.
◆ 人 の 行動 超エッジ検索アルゴリズムは,測定精度を確保するために,影と画像期間のエッジを正確に把握するために採用されています.
◆ 人 の 行動 エレメントタイプによって,トランスレーション,回転,抽出,組み合わせ,平行,垂直,鏡像,対称性,交差,触角など.
◆ 人 の 行動 測定データは,第三者のソフトウェア変換や人間の介入なしで,TXT.WORD.EXCELおよびプロのSPCソフトウェアデータベースに自動的にエクスポートできます.
◆ 人 の 行動 ソフトウェアは"配分"と"回収"の測定モードを導入し,操作を簡単かつ迅速にします.
◆ 人 の 行動 言語パックをインストールし,ソフトウェアを変更する必要がないので,ローカル化が簡単です.
◆ 人 の 行動 同様のソフトウェアは,お客様の懸念を解決するために,無料でアップグレードされます.
パラメータ
| モデル |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
|
X/Y軸 移動 (mm) |
300×200 |
400×300 |
500×400 |
600×500 |
|
|
Z軸 移動 |
200mm (顧客の要求に応じて上げることができます) |
||||
|
X/Y/Z-3軸 線形スケール |
ガラス線形スケール解像度: 0.1um |
||||
|
誘導モード |
精密な線形ガイド,ダブルトラックダブルスライダーガイド |
||||
|
動作モード |
ジョイスティック コントロール マウス操作 自動検出プログラム |
||||
|
精度 |
XYZ軸:≤2.5+L/200um |
||||
|
繰り返し可能性 |
±2.5um |
||||
|
ビデオシステム |
CCD |
高解像度1/3インチカラーCCDカメラ |
|||
|
レンズ |
6.5X 継続クリック ズームレンズ 光学拡大: 0.7X-4.5X ビデオ拡大: 26X~172X (モニター) |
||||
|
照明システム |
輪郭 |
LED並列コンートライト |
|||
|
表面 |
0~255 ステップレス調節可能な5リング8分割LED表面照明 |
||||
|
拡大 |
0.7X~4.5X |
||||
|
測定ソフトウェア |
UNIMETRO 2D 全自動測定ソフトウェア |
||||
|
負荷容量 |
±2.5um |
||||
|
労働環境 |
25kg |
||||
|
電源 |
温度20°C±2°C,湿度範囲<2°C/h,湿度30~80%,振動<0.002g,<15Hz |
||||
|
D次元 (W*D*H) (mm) |
220V/50Hz/10A |
||||
|
D次元 (W*D*H) (mm) |
1600*780*1700 |
1750*920*1700 |
1900×1080×1700 |
1050*1280*1700 |
|
|
純重量 (kg) |
380 |
450 |
600 |
800 |
|
L は長さ (mm) で,Z 軸の機械的精度と焦点精度は,作業部品の表面に関連しています.
* 拡大は推定値で,モニターの寸法と解像度に関係しています.
*視野 (mm) = (斜面*水平*垂直)
*0.5Xまたは2Xオブジェクトはオプションで利用可能で,画像拡大:13X~86Xまたは52X~344Xを実現します.
