| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UNIMETRO |
| 証明: | CE,ISO |
| モデル番号: | 超 |
| 最小注文数量: | 1 |
| 価格: | Discussible |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 15~20work幾日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1 ヶ月あたりの 30 |
| 製品名: | 画像測定機器 | 寸法: | 1750*920*1700mm |
|---|---|---|---|
| 測定範囲: | 400*300*200mm | 測定精度: | 2.5+l/200um |
| 再現性: | 2.5um | リニアスケール解像度: | 0.1um |
| 駆動方式: | CNCコントロール、クローズループACサーボ駆動システム、ジョイスティック、マウス、またはキーボード制御 | 照明: | プログラム可能な8セクションLEDリングライト平行LEDコンターライト |
| ハイライト: | 数値表示装置の表示,droの読み出し装置,OEMのイメージの計器 |
||

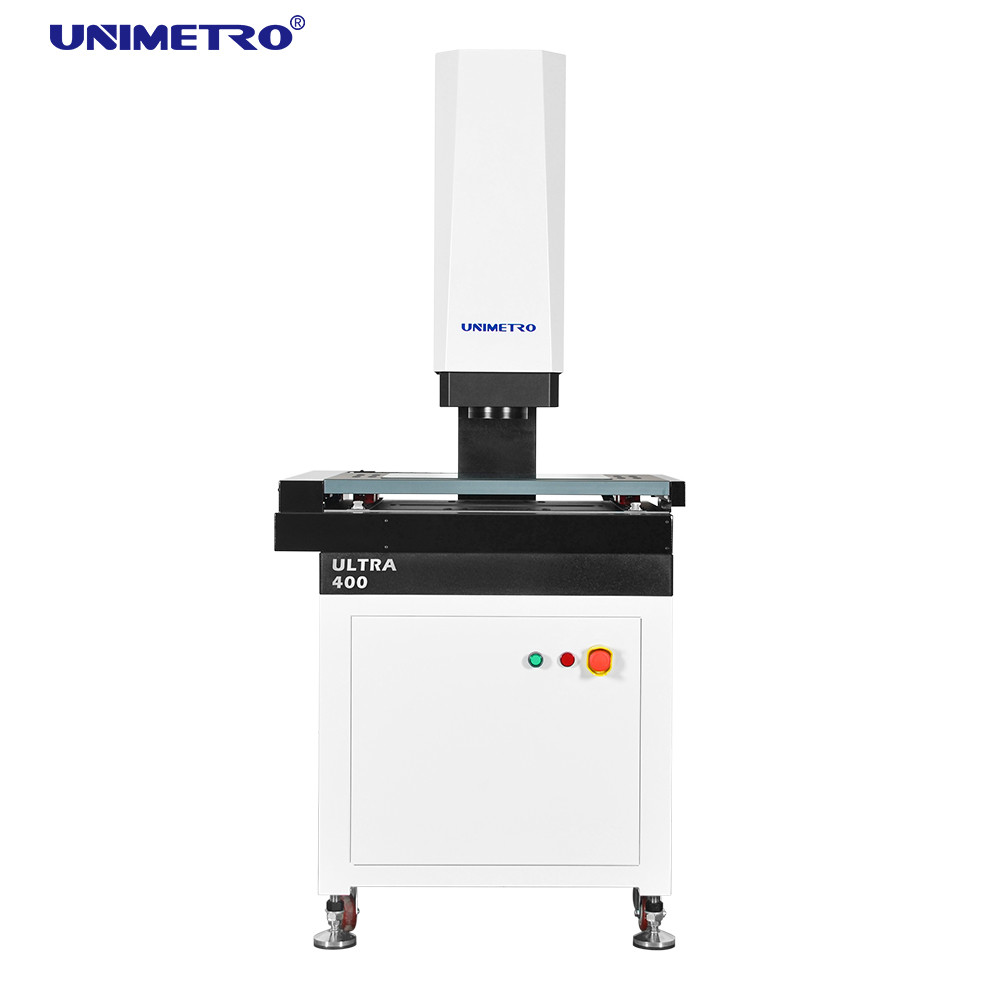

画像測定器ULTRAシリーズは、GD&T測定用に開発された3軸自動電動制御のカンチレバー式高精度全自動画像測定機です。自動焦点、自動照明制御、ハードウェアおよびソフトウェア構成の自動移動を備えており、直線および幾何学的寸法の測定を迅速かつ正確に行うことができます。
特徴
◆ 品質の詳細管理
Ø 花崗岩のベースと柱、優れた安定性。
Ø アルミニウム製ワークステージにより、モーションコントロールの反応が速く、柔軟になります。
Ø 傷防止の硬質酸化表面処理を施したワークステージ。
Ø 精密リニアガイド、研削ボールネジ、ACサーボモーターなどを標準装備し、モーションシステムの精度と安定性を確保します。
Ø モーションコントロールと、照明やリニアスケール読み取りなどのすべての信号制御を組み込んだ統合制御システムにより、機械のパフォーマンスが非常に安定しています。
◆ 高性能構成
Ø XYZ 3 軸 CNC 自動制御と正確な位置決め。
システムの位置決め精度と測定精度を保証するØ 0.1 um高精度ガラスリニアスケール。
Ø GIGA高解像度カラーカメラで鮮明な観察と正確な測定のニーズを満たします。
Ø 6.5 倍の高解像度クリック ズーム レンズ、正確な 2 倍と 1 回のピクセル補正のみが必要です。
Ø プログラム可能な表面5リング8分割LEDコールドイルミネーションと輪郭LED平行照明および内蔵インテリジェント調光機能を備え、8分割で明るさを自動制御し、インテリジェントに256レベルの明るさ調整を実現します。
◆柔軟な拡張性
Ø複数種類の非接触センサーと高速固定システムはオプションであり、さまざまな顧客のさまざまな測定要件を満たすことができます
ØMavableカラーLEDリングライトがULTRAシリーズで利用可能であり、これによりシリーズはより柔軟で強力になり、さまざまな種類の材料や形状のさまざまな部品に対応し、より強力な測定アプリケーションを提供します。
ØULTRAシリーズの柔軟な拡張性により、タッチプローブ、非接触測定センサー、ロボットアームと互換性があり、測定効率が大幅に向上します。
機能紹介
- ソフトウェアは、線、円などの要素を自動的に識別し、自動的に測定できます。
- ソフトウェアは、許容範囲外の赤警告、許容範囲外の一時停止、測定失敗の一時停止、手動測定、スキップ実行、強制実行などのインテリジェントな処理機能を提供します。
- ソフトウェアはブレークポイント設定機能を提供し、手動測定と自動測定の間のインテリジェントな切り替えを実現できます。
・強力なレーザー測定機能により、高速平面度測定、微小凹凸、凹点、V角、高精度曲面スキャンなどの問題を簡単に実現します。
- ソフトウェアは、光の強さによって引き起こされるエラーを回避し、テスターの精度と効率を向上させる補助調光表示機能を提供します。
パラメータ
| モデル |
ウルトラ300 |
ウルトラ400 |
ウルトラ500 |
ウルトラ600 |
|
|
X/Y軸移動量(mm) |
300×200 |
400×300 |
500×400 |
600×500 |
|
|
Z軸移動量 |
200mm (顧客の要求に応じて高くすることができます) |
||||
|
X/Y/Z-3軸リニアスケール |
ガラスリニアスケール解像度: 0.1um |
||||
|
ガイダンスモード |
精密リニアガイド、複線ダブルスライダガイド。 |
||||
|
動作モード |
ジョイスティックコントローラー、マウス操作、自動検出プログラム。 |
||||
|
正確さ |
XYZ軸:≤2.5+L/200um |
||||
|
再現性 |
±2.5um |
||||
|
ビデオシステム |
CCD |
高精細1/3インチカラーCCDカメラ |
|||
|
レンズ |
6.5X コンティニュークリックズームレンズ。光学倍率: 0.7X-4.5X;ビデオ倍率: 26X~172X(21.5インチモニター) |
||||
|
照明システム |
輪郭 |
LED平行輪郭照明 |
|||
|
表面 |
0～255 無段階調整可能 5リング8分割LED面照射 |
||||
|
倍率 |
0.7X～4.5X |
||||
|
測定ソフトウェア |
UNIMETRO 2D 全自動測定ソフトウェア |
||||
|
耐荷重 |
±2.5um |
||||
|
作業環境 |
25kg |
||||
|
電源 |
温度20℃±2℃、湿度範囲<2℃/hr、湿度30~80%、振動<0.002g、<15Hz |
||||
|
D寸法(W*D*H)(mm) |
220V/50Hz/10A |
||||
|
D寸法(W*D*H)(mm) |
1600*780*1700 |
1750*920*1700 |
1900×1080×1700 |
1050*1280*1700 |
|
|
正味重量(kg) |
380 |
450 |
600 |
800 |
|
会社情報
私たちのクライアント&エージェント
| よくある質問 |
|---|
| Q1: あなたは工場ですか、それとも商社ですか? |
| A1: 私たちは工場であり、24 時間以内に最速の返信を提供します。 |
| Q2: あなたの会社は主にどのような事業を行っていますか? |
| A2: 私たちは主に画像測定機、三次元測定機、CMM&VMM治具などを生産しています。 |
| Q3: 適切な仕様を選択するにはどうすればよいですか? |
| A3: 測定する製品の種類とサイズをお知らせいただければ、当社の専門チームが適切な仕様の測定器をアドバイスします。 |
| Q4: カスタマイズされたサービスを受け入れますか? |
| A4: 必ず！一般的な機械だけでなく、お客様のニーズに合わせたカスタマイズも可能です。 |
| Q5: 保証期間は何ですか? |
| A5: 製品の保証期間は1年間です。当社の製品の品質は非常に安定しており、 いくつかの壊れやすい部分が大幅に改善されました。当社の製品の品質はご安心ください。 |
