レーザー スキャナの逆行分析のための等位の測定機械およびシステム3D

レーザー スキャナの逆行分析のための等位の測定機械およびシステム3D

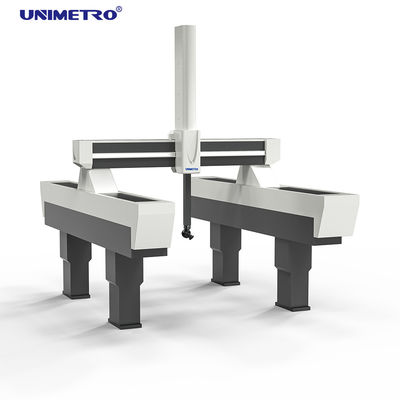

Coordinate Measuring Machines And Systems 3D For Laser Scanner Reverse Engineering

商品の詳細:

起源の場所: 中国
ブランド名: UNIMETRO
証明: CE
モデル番号: HISCANNER

お支払配送条件:

最小注文数量: 1
パッケージの詳細: 木製のケース
受渡し時間: 10 日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 3
今すぐお問い合わせ
詳細製品概要
被写界深度: 50 mm 最少レーザーの幅: 40 mm
最高。 レーザーの幅: 50 mm 標準的な作動距離: 115mm
Sanning の単一行密度: 768points/line スキャンの測定の速度: 10752points/sec
スキャンの測定の正確さ: 25 um スキャンの測定の最少ポイント間隔: 0.06 mm



3D座標の測定機械レーザー スキャナの逆行分析



3Dイメージの測定



測定する従来の第2イメージと比較して3Dイメージの測定は3D端の輪郭を測定でき、3D特徴、それは輪郭測定区域の革命的な開発です。



主義



LSP50レーザーHiscannerは目的で写し出す第2イメージの輪郭およびレーザー ラインの交差によって目的の端ポイントを計算します。



次示されているサンプルとしてソフトウェアは画像処理によって円のイメージの端を検出し、レーザー ライン中心LはP 2ポイントの作成する円、Q.交差させています。



レーザー スキャナの逆行分析のための等位の測定機械およびシステム3D   レーザー スキャナの逆行分析のための等位の測定機械およびシステム3D



変数



被写界深度:50mm

最低レーザーの幅:40mm

最高レーザーの幅:50mm

標準的な作動距離:115mm



モデル LP550
重量 390g スキャンの測定の速度 10752points/sec
次元 145*110*45mm 3Dイメージの測定の速度 1つの回/秒
アダプター M8、PAA1 スキャンの測定の正確さ 25 um
被写界深度 50mm 3Dイメージの測定の正確さ 20 um (明確な端の輪郭)
最少レーザーの幅 40mm スキャンの測定の最少ポイント間隔 0.06mm
最高。レーザーの幅 50mm レーザーのレベル レベル2 (目に見える赤灯)
標準的な作動距離 115mm レーザーの波長 650nm
Sanningの単一行密度 768points/line 働く温度 10-40°C



通知:3Dイメージの測定に測定対象の表面の高い条件があります、薄い色およびマットの終わりの目的は直接測定することができます例えば詐欺か木は、他の目的表面プロセスを要求します。



リバース エンジニア



ユーザーは逆行分析の処理の信頼できるデータを提供する3Dイメージの測定機能によって目的の明確で、正確な端データに得られます。3Dイメージの測定機能およびレーザーのスキャンの測定機能を結合することは得られます完了します目的のカーブ情報、端データおよび穴の特徴データを。



レーザー スキャナの逆行分析のための等位の測定機械およびシステム3D

スキャンして目的のカーブを捕獲してPro/Eとして3Dソフトウェアと3Dデッサンを作成した後ポイント グループの結果、UG
